U-Line IGNITION 2.0 Manual page 5

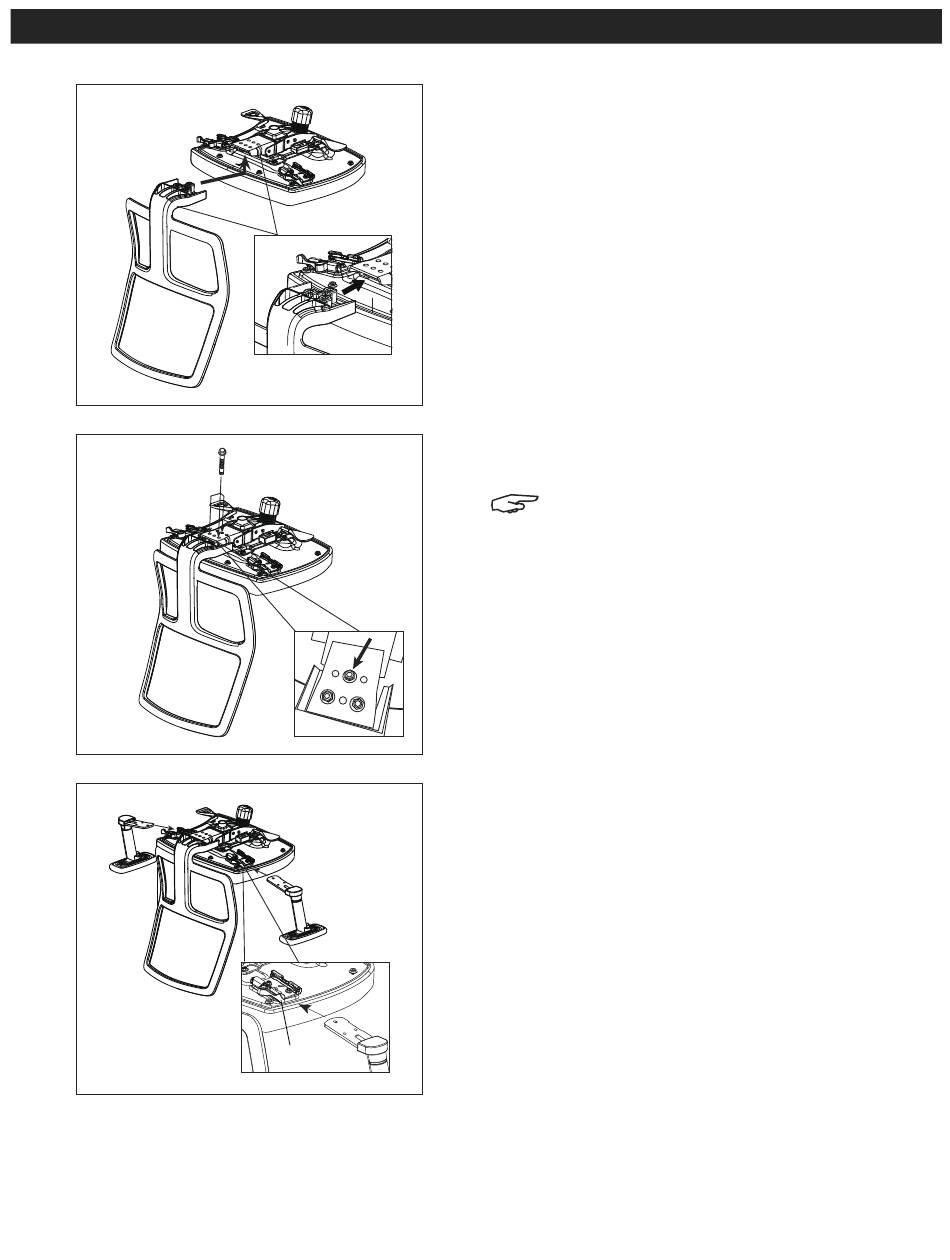

CONTINUACIÓN DE LAS INSTRUCCIONES DE ENSAMBLE
Diagrama 2
Diagrama 3
Diagrama 4
PAGE 5 OF 9
Palanca
2. Posicione el respaldo en la ranura que está entre la
parte inferior del asiento y el mecanismo.
(Vea Diagrama 2)
3. Alinee los orificios y utilice tres tornillos para fijar el
respaldo al mecanismo. (Vea Diagrama 3)
NOTA: Use una llave de 9/16" para apretar los
tornillos.
4. Desbloquee el soporte para instalar los
descansabrazos – la palanca debe
estar perpendicular al soporte. Deslice el
descansabrazos dentro del soporte y empuje la
palanca hacia adentro y hacia el descansabrazos
para bloquearlo. Repita la operación con el lado
opuesto. (Vea Diagrama 4)
0521 IH-7057
