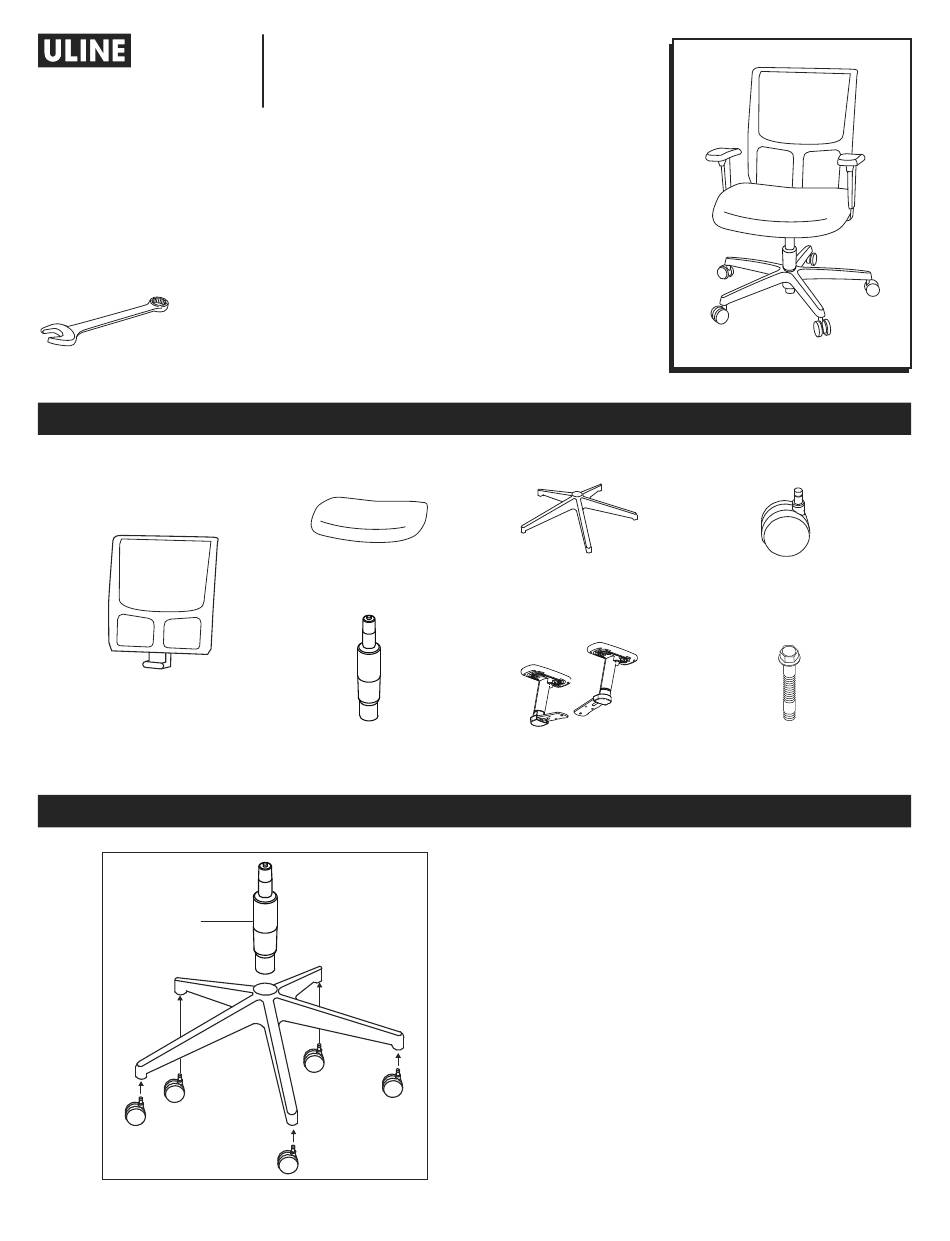

H-7057
IGNITION 2.0
MESH CHAIR
TOOL NEEDED
9/16" Wrench
Back Support x 1
Figure 1
Gas Lift
PAGE 1 OF 9
1-800-295-5510
uline.com
PARTS
Seat Cushion x 1
Gas Lift x 1
ASSEMBLY INSTRUCTIONS
5-Star Base x 1
Armrest x 2
1.
Insert casters into legs of five-star base. Turn base
right side up. Insert gas lift into center of base and
remove red cap. (See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Caster x 5
Screw x 3
0521 IH-7057

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IGNITION 2.0 and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line IGNITION 2.0

Summary of Contents for U-Line IGNITION 2.0

  • Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-7057 1-800-295-5510 uline.com IGNITION 2.0 MESH CHAIR TOOL NEEDED 9/16" Wrench PARTS Caster x 5 Seat Cushion x 1 5-Star Base x 1 Back Support x 1 Gas Lift x 1...
  • Page 2 ASSEMBLY INSTRUCTIONS CONTINUED 2. Position back support in slot between bottom of seat Figure 2 cushion and mechanism. (See Figure 2) 3. Align holes and use three screws to attach back Figure 3 support to mechanism. (See Figure 3) NOTE: Use a 9/16" wrench to tighten screws. 4.

  • Page 3: Chair Adjustments

    ASSEMBLY INSTRUCTIONS CONTINUED 5. Slowly lower assembled chair and insert center Figure 5 of mechanism into gas lift. Press down on seat to secure in place. (See Figure 5) CHAIR ADJUSTMENTS 1. Seat Height Adjustment – To raise seat height, lift lever up with little to no weight on the seat.

  • Page 4: Herramienta Necesaria

    H-7057 800-295-5510 uline.mx SILLA DE MALLA IGNITION 2.0 HERRAMIENTA NECESARIA Llave de 9/16" PARTES 5 Ruedas 1 Base Estrella 1 Asiento 1 Respaldo 1 Pistón de Gas 2 Descansabrazos 3 Tornillos INSTRUCCIONES DE ENSAMBLE Inserte las ruedas en las patas de la base estrella.
  • Page 5 CONTINUACIÓN DE LAS INSTRUCCIONES DE ENSAMBLE 2. Posicione el respaldo en la ranura que está entre la Diagrama 2 parte inferior del asiento y el mecanismo. (Vea Diagrama 2) 3. Alinee los orificios y utilice tres tornillos para fijar el Diagrama 3 respaldo al mecanismo.
  • Page 6 CONTINUACIÓN DE LAS INSTRUCCIONES DE ENSAMBLE 5. Baje lentamente el ensamble de la silla e inserte el Diagrama 5 centro del mecanismo en el pistón de gas. Presione el asiento para asegurarlo en su lugar. (Vea Diagrama 5) AJUSTES DE LA SILLA 1.

  • Page 7: Instructions D'assemblage

    H-7057 1-800-295-5510 uline.ca IGNITION 2.0 – CHAISE EN MAILLE OUTIL REQUIS Clé de 9/16 po PIÈCES Coussin de siège x 1 Étoile à 5 branches x 1 Roulette x 5 Dossier x 1 Accoudoir x 2 Vérin pneumatique x 1...
  • Page 8 INSTRUCTIONS D'ASSEMBLAGE SUITE 2. Insérez le dossier dans la fente située entre le Figure 2 dessous du siège et le mécanisme. (Voir Figure 2) 3. Alignez les trous et utilisez trois vis pour fixer le dossier Figure 3 au mécanisme. (Voir Figure 3) REMARQUE : Utilisez une clé...
  • Page 9 INSTRUCTIONS D'ASSEMBLAGE SUITE 5. Abaissez délicatement la chaise assemblée et Figure 5 insérez le centre du mécanisme dans le vérin pneumatique. Appuyez sur le siège pour le fixer en place. (Voir Figure 5) RÉGLAGES DE LA CHAISE 1. Réglage de la hauteur du siège – Pour élever la hauteur du siège, soulevez le levier avec peu ou sans poids sur le siège.
