π
H-4381

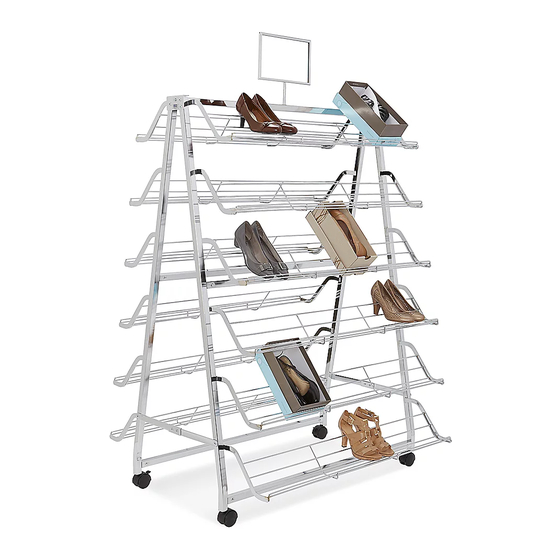

SHOE RACK
TOOLS NEEDED
Phillips Screwdriver
A-Frame x 2
Large Screw x 2
Figure 1
PAGE 1 OF 6
1-800-295-5510
uline.com
Needle Nose Pliers
Shoe Racks x 12
Small Screw x 16
PARTS
Sign Holder x 1
ASSEMBLY
1. Connect the top crossbar to one A-frame using a
large screw, ensuring the center hole of the top
crossbar is facing upward. (See Figure 1)
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Crossbar x 4
Top Crossbar x 1
Caster x 2
Caster w/ Brake x 2
0714 IH-4381
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-4381
Summary of Contents for U-Line H-4381
- Page 1 Para Español, vea páginas 3-4. Pour le français, consulter les pages 5-6. π H-4381 1-800-295-5510 uline.com SHOE RACK TOOLS NEEDED Phillips Screwdriver Needle Nose Pliers PARTS Crossbar x 4 Top Crossbar x 1 Shoe Racks x 12 Caster x 2...
- Page 2 ASSEMBLY CONTINUED 2. Connect remaining crossbars to the same A-frame Figure 2 by sliding ends over the knobs on the A-frame, making sure the holes match up. (See Figure 2) 3. Secure each crossbar with a small screw on both sides.
- Page 3 π H-4381 800-295-5510 uline.mx RACK PARA ZAPATOS HERRAMIENTAS NECESARIAS Desarmador Phillips Pinzas de Punta Fina PARTES 4 Travesaños 1 Travesaño Superior 12 Racks para Zapatos 2 Ruedas 2 Ruedas c/ Freno 2 Paneles en A 2 Tornillos Grandes 16 Tornillos Pequeños...
- Page 4 CONTINUACIÓN DE ENSAMBLE 2. Conecte los travesaños restantes al mismo panel Diagrama 2 en A deslizando los extremos sobre las perillas en el panel en A, asegurándose de que coincidan los orificios. (Vea Diagrama 2) 3. Asegure cada travesaño con un tornillo pequeño en cada lado.
- Page 5 π H-4381 1-800-295-5510 uline.ca SUPPORT POUR SOULIERS OUTILS REQUIS Tournevis Phillips Pince à bec effilé PIÈCES Barre transversale x 4 Barre transversale supérieure x 1 Support pour souliers x 12 Roulette x 2 Roulette avec frein x 2 Cadre en A x 2 Longue vis x 2 Courte vis x 16 Porte-affiche x 1 MONTAGE Raccordez la barre transversale supérieure à un Figure 1 cadre en A à...
- Page 6 MONTAGE SUITE 2. Raccordez les barres transversales restantes au Figure 2 même cadre en A en glissant les extrémités sur les languettes du cadre en A et en veillant à ce que les trous soient bien alignés. (Voir Figure 2) 3. Fixez chaque barre transversale avec une courte vis de chaque côté.
