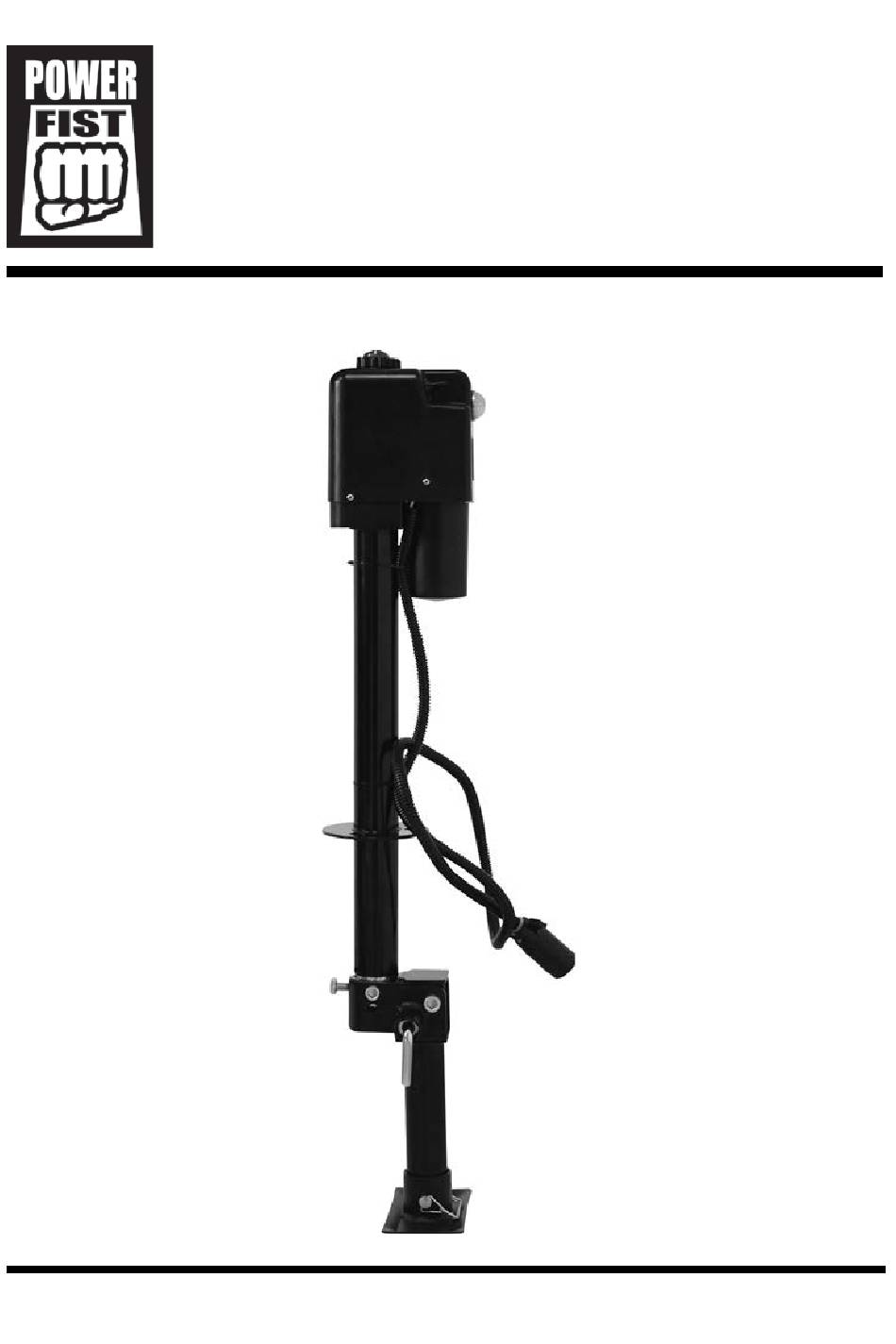

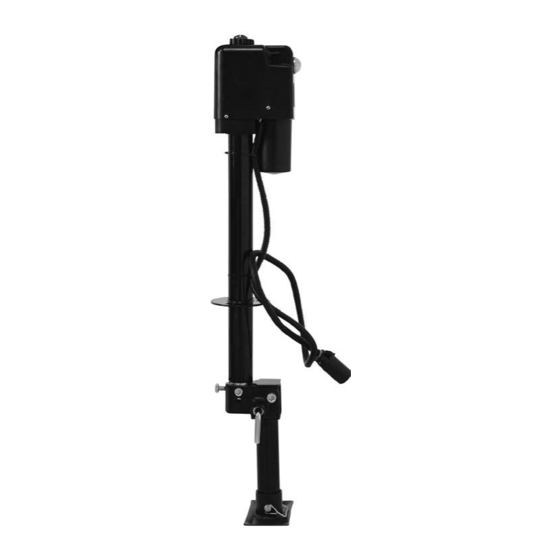

- Page 1 V 4.0 8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension V 4.0 6,500 lb Retractable Trailer Jack Quick-Stand Extension SPECIFICATIONS Type Quick-Stand Max. Load Capacity 6,500 lb Extension Height 8-1/2 in. Extension Length 11-3/4 in. Handle 2-1/2 x 1/2 in. Mount 2 to 2-1/4 in. dia. Trailer Jack 7-3/8 x 4 in. -
Page 3: Work Area
V 4.0 6,500 lb Retractable Trailer Jack Quick-Stand Extension 8655730 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. -
Page 4: Specific Safety Precautions
8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension V 4.0 Do not operate any device when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a device. Keep long hair covered or bound. -
Page 5: Assembly And Installation
V 4.0 6,500 lb Retractable Trailer Jack Quick-Stand Extension 8655730 Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the parts list are included. Contents: • Trailer Jack Extension • Quick-stand Head and Leg •... - Page 6 8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension V 4.0 Check the bolt hole diameter in the jack’s extension tube (Fig. 2-1) by inserting one of the bolts. Drill the hole with a 13/32 in. drill bit to widen it if the bolt does not fit.
-
Page 7: Setup Options
V 4.0 6,500 lb Retractable Trailer Jack Quick-Stand Extension 8655730 Secure the quick-stand head to the extension tube with a bolt, washer and locking nut (#7, 2 and 3). Fully tighten the nut using a 9/16 in. wrench, while using another 9/16 in. wrench to hold the bolt head steady. - Page 8 8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension V 4.0 DRILLING HOLES FOR THE QUICK-STAND Adding Holes If the tongue jack has no holes in its extension tube, you must drill two holes (one on each side): Insert the jack extension tube into the quick-stand head so that the bottom of the jack extension tube lines up with the bottom of the jack head (Fig.
-
Page 9: Operation
V 4.0 6,500 lb Retractable Trailer Jack Quick-Stand Extension 8655730 OPERATION WARNING! Do not place blocks under the jack’s foot pad. The jack may slide off the blocks and create a hazard that can seriously injury yourself or a bystander. -
Page 10: Parts Breakdown
8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension V 4.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION 2 in. Reducing Sleeve Quick-stand Head and Leg 2 in. Reducing Sleeve Washer M10 x 80 Bolt Lock Nut M12 x 30 Bolt Base Plate 3/8 in. - Page 11 V 4.0 6,500 lb Retractable Trailer Jack Quick-Stand Extension 8655730 Visit www.princessauto.com for more information...
- Page 12 8655730 6,500 lb Retractable Trailer Jack Quick-Stand Extension V 4.0 For technical questions call 1-800-665-8685...
- Page 13 V4,0 8655730 Rallonge de support rapide escamotable pour cric de remorque, 6 500 lb Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8655730 Rallonge de support rapide escamotable V4,0 pour cric de remorque, 6 500 lb Rallonge de support rapide escamotable pour cric de remorque, 6 500 lb SPÉCIFICATIONS Type Support rapide Capacité de charge max. 6 500 lb Hauteur d'extension 8 1/2 po Longueur d’extension... -
Page 15: Aire De Travail
V4,0 Rallonge de support rapide escamotable 8655730 pour cric de remorque, 6 500 lb DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions. -
Page 16: Équipement De Protection Personnelle
8655730 Rallonge de support rapide escamotable V4,0 pour cric de remorque, 6 500 lb ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué. -
Page 17: Assemblage Et Installation
V4,0 Rallonge de support rapide escamotable 8655730 pour cric de remorque, 6 500 lb Assurez-vous que le sol est suffisamment solide pour soutenir le poids de la remorque à l’endroit où le cric est déployé. Gardez les membres et le corps à l’écart de tout point de pincement ou de cisaillement lorsque vous utilisez le cric. -
Page 18: Instructions D'installation
8655730 Rallonge de support rapide escamotable V4,0 pour cric de remorque, 6 500 lb INSTRUCTIONS D’INSTALLATION La rallonge de support rapide s’installe à l’extrémité de votre cric actuel. Vous pouvez devoir percer des trous dans le tube de rallonge du cric si celui-ci est trop petit ou s’il ne comporte aucun trou permettant de retenir le support... - Page 19 V4,0 Rallonge de support rapide escamotable 8655730 pour cric de remorque, 6 500 lb Utilisez toujours la série de trous la plus basse sur la tête du support rapide (fig. 3-2) avec un cric manuel. Un cric électrique peut faire appel aux trous supérieurs ou inférieurs, tout...
-
Page 20: Options De Montage
8655730 Rallonge de support rapide escamotable V4,0 pour cric de remorque, 6 500 lb support rapide. Remplacez le boulon, la rondelle et l’écrou par une goupille de sécurité carrée de 2 3/4 po (non comprise). La rallonge de support rapide peut être enlevée avant les déplacements pour être ensuite réinstallée avant toute utilisation. - Page 21 V4,0 Rallonge de support rapide escamotable 8655730 pour cric de remorque, 6 500 lb Remplacement de la plaque de base par une roue Il est possible d’installer une roue de cric de remorque à la place de la plaque de base, mais le poids que peut soutenir le cric de remorque est limité...
- Page 22 8655730 Rallonge de support rapide escamotable V4,0 pour cric de remorque, 6 500 lb Marquez l’emplacement des trous de chaque côté de la patte de rallonge au moyen d’un stylo, d’un crayon ou d’un marqueur (fig. 7-2). Effectuez une marque de pointeau pour les deux trous.
-
Page 23: Soin Et Entretien
V4,0 Rallonge de support rapide escamotable 8655730 pour cric de remorque, 6 500 lb SOIN ET ENTRETIEN Entretenez l'appareil avec soin. Un appareil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'appareil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 24: Liste Des Pièces
8655730 Rallonge de support rapide escamotable V4,0 pour cric de remorque, 6 500 lb RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Manchon de réduction de 2 po Boulon M10 x 80 Tête et patte de support rapide Boulon M12 x 30 Rondelle Goupille de sécurité...
