INSTRUKCJA MONTAŻU

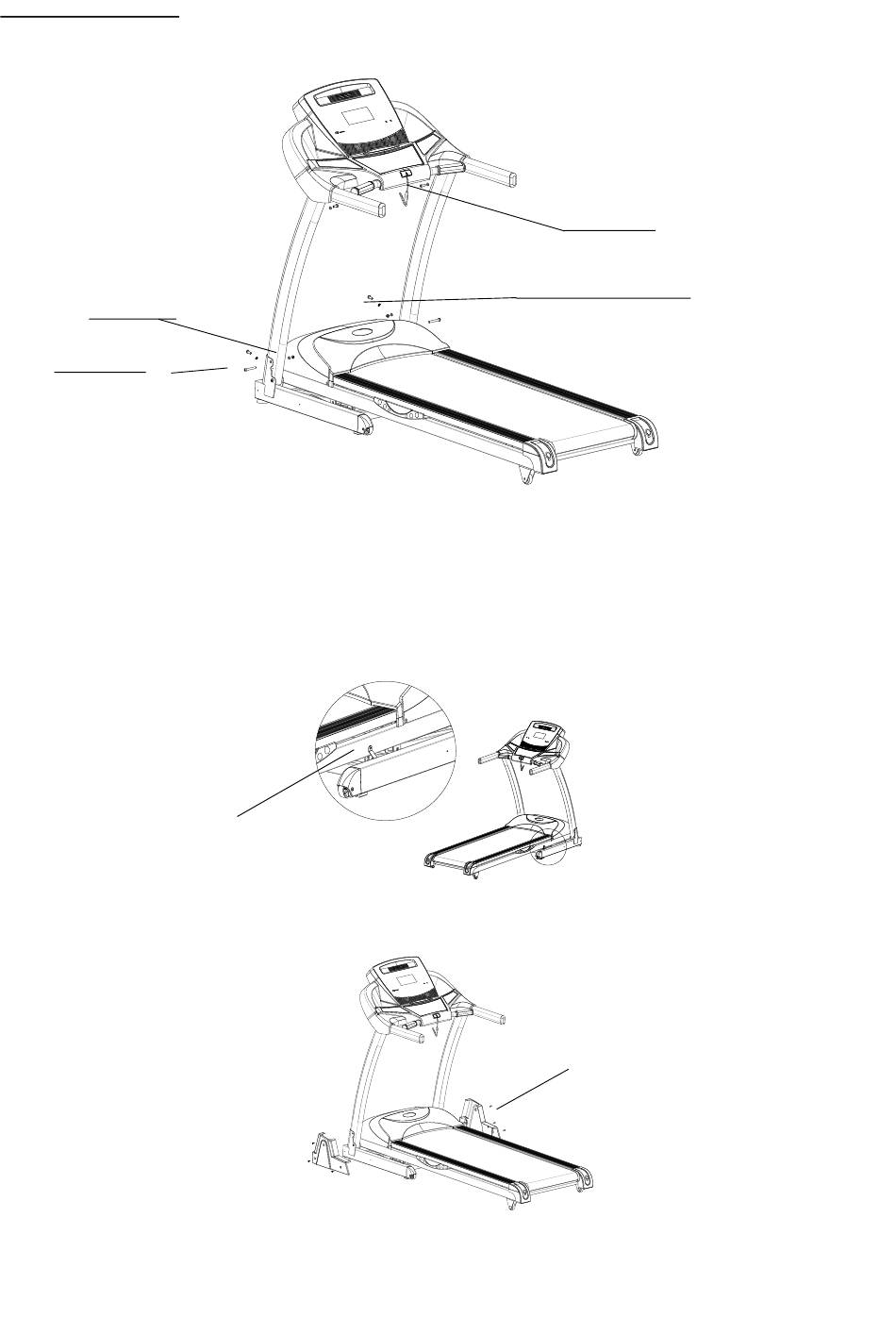

KROK 1
Umieść konsolę na słupie konsoli.
Nakrętka M8
Śruba M8x60
Użyj dwóch śrub M8*20 i dwóch podkładek aby przymocować słup konsoli (na tym etapie nie dokręcaj śrub zbyt mocno).
a)
Użyj dwóch śrub M8*60, dwóch podkładek i dwóch nakrętek aby przymocować słup konsoli (na tym etapie nie dokręcaj śrub
b)
zbyt mocno).
Użyj dwóch śrub M8*20 i dwóch podkładek aby przymocować słup konsoli (na tym etapie nie dokręcaj śrub zbyt mocno).
c)
Po podłączeniu urządzenia do prądu, naciśnij przycisk „START". Jeśli wszystko działa poprawnie, dokręć wspomniane
d)
wcześniej śruby aby zabezpieczyć mocowania.
KROK 2
Rozkręć śrubę jak pokazano na rysunku poniżej.
Rozkręć tę śrubę
KROK 3
Zamontuj ozdobną osłonę podstawy korzystając z sześciu śrub ST4.2*15.
Upewnij się czy wszystkie śruby są mocno dokręcone i czy bieżnia jest poprawnie złożona.
Śruba M8x20
Podkładka￠8x￠16xT1.5
Śruba ST4.2*15
