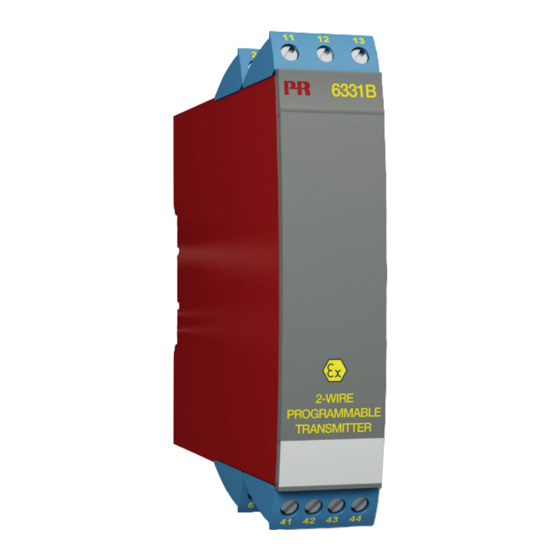

PR electronics 6331 Series Manual

Hide thumbs Also See for 6331 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Produkthandbuch
6331
2-Draht Universalmessumformer
TEMPERATUR
|
EX-SCHNITTSTELLEN
Nr. 6331V10 6 - DE
A b S eriennr. : 15974 0 0 01
|
KOMMUNIKATIONSSCHNITTSTELLEN
PERFORMANCE
|
MULTIFUNKTIONAL
|
TRENNER
MADE
SMARTER
|
ANZEIGEN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 6331 Series and is the answer not in the manual?

Questions and answers

Related Manuals for PR electronics 6331 Series

Summary of Contents for PR electronics 6331 Series

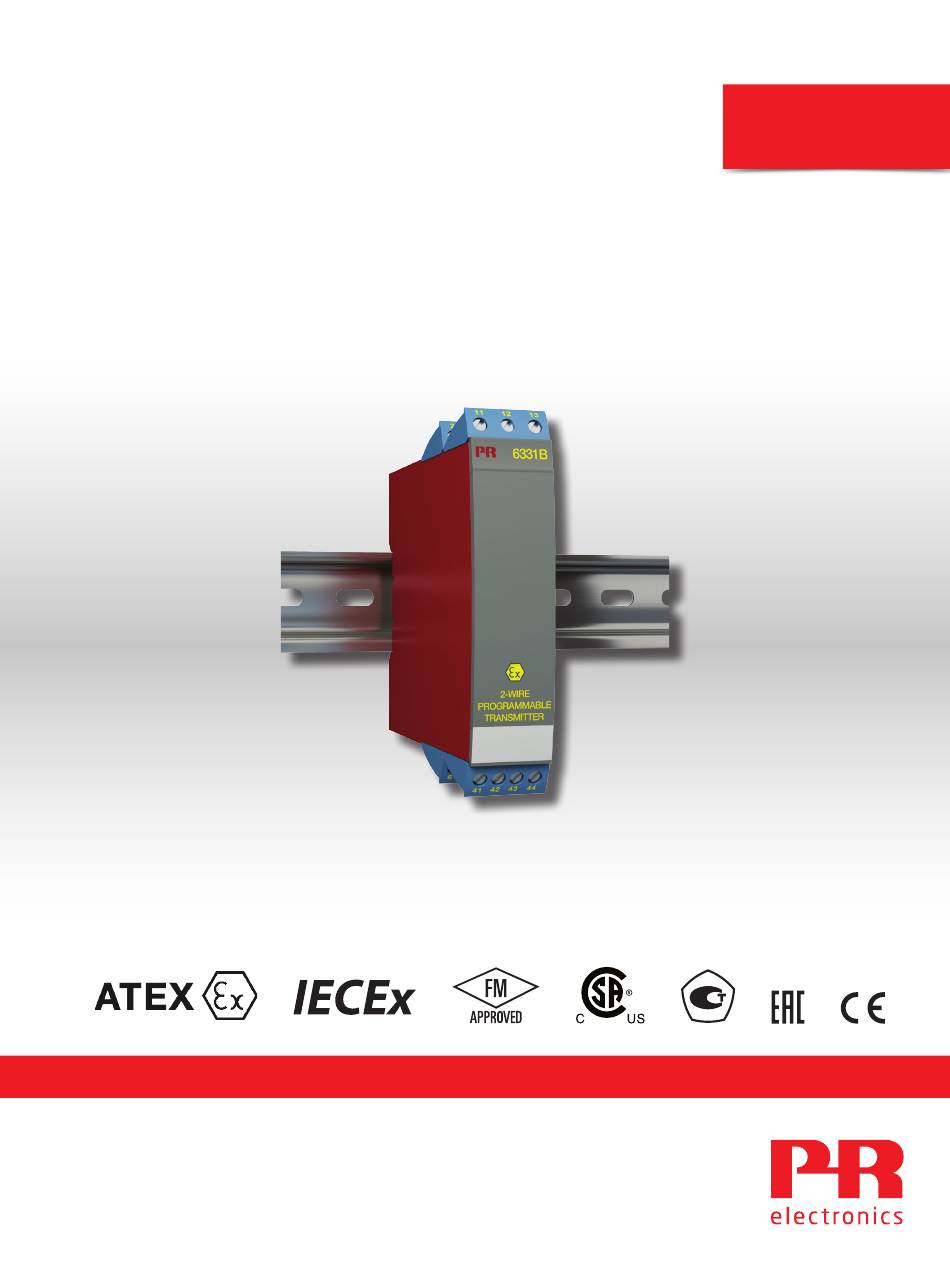

  • Page 1 PERFORMANCE MADE SMARTER Produkthandbuch 6331 2-Draht Universalmessumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 6331V10 6 - DE A b S eriennr. : 15974 0 0 01...
  • Page 2 Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Isolatoren möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Dis- plays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung.

  • Page 3: Table Of Contents

    2-Draht Universalmessumformer 6331 Inhaltsverzeichnis Verwendung ................... . Technische Merkmale.

  • Page 4: Verwendung

    2-Draht Universalmessumformer 6331 • Eingang für WTH, TE, Ω oder mV • Extreme Messgenauigkeit • Galvanische Trennung • Programmierbare Sensorfehlanzeige • 1- oder 2-kanalige Ausführung Anwendungen Verwendung • Linearisierte Temperaturmessung mit Pt100...Pt1000, Ni100...Ni1000 oder Thermoelementsensor. 2-Draht-Installation • Umwandlung von linearer Widerstandsänderung in ein im Kontrollraum WTH in 4...20 mA analoges Standard-Stromsignal, z.B.

  • Page 5: Bestellangaben

    Bestellangaben Galvanische Version Kanäle Trennung 6331 Standard 1500 VAC : 2 Einfach ATEX, CSA, FM & IECEx Zweifach *Zu beachten! Für TE-Eingänge mit interner Vergleichsstellenkompensation (CJC) sind die CJC-Anschlussklemmen Typ 5910 / 5910Ex (Kanal 1) und 5913 / 5913Ex (Kanal 2) zu bestellen. Elektrische Daten Umgebungsbedingungen: Spezifikationsbereich .
  • Page 6 Genauigkeit, höherer Wert von allgemeinen und Grundwerten: Allgemeine Werte Eingangsart Absolute Genauigkeit Temperaturkoeffizent Alle ≤ ±0,05% der Messspanne ≤ ±0,01% der Messspanne / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizent ≤ ±0,2°C ≤ ±0,01°C/°C Lin. R ≤ ±0,1 Ω ≤ ±10 mΩ / °C Volt ≤...
  • Page 7 Fühlerfehlerstrom: Bei Erkennung ........Nom. 33 mA Sonst.

  • Page 8: Anschlüsse

    Anschlüsse Eingänge: WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, Interne CJC 41 42 41 42 41 42 WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, Interne CJC 51 52 51 52 51 52 TE, Externe CJC Widerst., 2-Leiter Widerst., 3-Leiter Widerst., 4-Leiter 41 42 41 42 41 42...

  • Page 9: Blockdiagramm

    Blockdiagramm Interne CJC-Klemme muss separat bestellt werden. CH 1 Versorgung + WTH, lin. R - Leiter 4 m A C PU Komm. A / D M UX D / A 0...16 E E PRO M Versorgung - 6331 4...20 mA 6331 CH 2 Programmierung...

  • Page 10: Atex Installationszeichnung - 6331A

    6331QA02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 6331A oder 6334A ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
  • Page 11 6331QA02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Allgemeine Installationsvorschriften Um die Gefahr einer Zündung bei Installation und Wartungsarbeiten zu vermeiden, sind die entsprechenden Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu beachten. Die galvanische Trennung zwischen dem Sensorkreis und dem Versorgungs-Ausgangskreis ist nicht unfehlbar.

  • Page 12: Atex Installationszeichnung - 6331B

    6331QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 6331Bxx oder 6334Bxx ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
  • Page 13 6331QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Allgemeine Installationsvorschriften Um die Gefahr einer Zündung bei Installation und Wartungsarbeiten zu vermeiden, sind die entsprechenden Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu beachten. Die galvanische Trennung zwischen dem Sensorkreis und dem Versorgungs-Ausgangskreis ist nicht unfehlbar.

  • Page 14: Iecex Installation Drawing - 6331A

    6331QI02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM IECEx Installation drawing For safe installation of 6331A or the 6334A the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 15 6331QI02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM General installation instructions To avoid risk of ignition during installation and maintenance appropriate safety measures against electrostatic discharge (ESD) are to be considered. The sensor circuit is not infallibly galvanic isolated from the supply output circuit. However, the galvanic isolation between the circuits is capable of withstanding a test voltage of 500Vac during 1 minute.

  • Page 16: Iecex Installation Drawing - 6331B

    6331QI01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM IECEx Installation drawing For safe installation of 6331Bxx or 6334Bxx the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 17 6331QI01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM General installation instructions To avoid risk of ignition during installation and maintenance appropriate safety measures against electrostatic discharge (ESD) are to be considered. The sensor circuit is not infallibly galvanic isolated from the supply output circuit. However, the galvanic isolation between the circuits is capable of withstanding a test voltage of 500Vac during 1 minute.

  • Page 18: Csa Installation Drawing - 6331B

    CSA Installation drawing 6331QC01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Non Hazardous Location IS,Class I, Division 1, Group A,B,C,D T4..T6 Ex ia IIC T4..T6 Ga Class I, Zone 0, AEx ia IIC T4..T6 Ga T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤...
  • Page 19 CSA Installation drawing 6331QC01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Non Hazardous Location IS,Class I, Division 1, Group A,B,C,D T4..T6 Ex ia IIC T4..T6 Ga Class I, Zone 0, AEx ia IIC T4..T6 Ga T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤...

  • Page 20: Fm Installation Drawing - 6331B

    FM Installation Drawing 6331QF01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Class I, Division 1, Group A,B,C,D T4..T6 Non Hazardous Location Class I, Zone 0, AEx ia IIC T4..T6 T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤ Ta ≤ 85ºC Terminal: Barrier 11,12,13 and...
  • Page 21 FM Installation Drawing 6331QF01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Non Hazardous Location Class I, Division 2, Group A,B,C,D T4..T6 Class I, Zone 2, IIC T4..T6 T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤ Ta ≤ 85ºC Associated apparatus Terminal:...

  • Page 22: Dokumentgeschichte

    Dokumentgeschichte Diese Liste enthält wesentliche Änderungen an dem Dokument seit der letzten Veröffentlichung. Rev. ID Datum Bemerkungen 15/48 CSA, FM & IECEx Zulassungen erhalten 6331V106-DE...
  • Page 23 Zufriedenheit und bieten weltweit INTELLIGENTE Garantiezeitraums. sowie eine einfach zugängliche PERFORMANCE. Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm oder PR electronics hat seinen Unternehmenshauptsitz in Informationen zu einem Vertriebspartner in Ihrer Nähe finden Dänemark sowie Niederlassungen und autorisierte Partner Sie unter prelectronics.com.
  • Page 24 Ihre Vorteile der INTELLIGENTEN PERFORMANCE PR electronics ist eines der führenden Technologieunternehmen, das sich auf die Entwick- lung und Herstellung von Produkten spezialisiert hat, die zu einer sicheren, zuverlässigen und effizienten industriellen Fertigungsprozesssteuerung beitragen. Seit der Gründung im Jahr 1974 widmet sich das Unternehmen der Weiterentwicklung seiner Kernkompetenzen, der innovativen Entwicklung von Präzisionstechnologie mit geringem Energieverbrauch.
