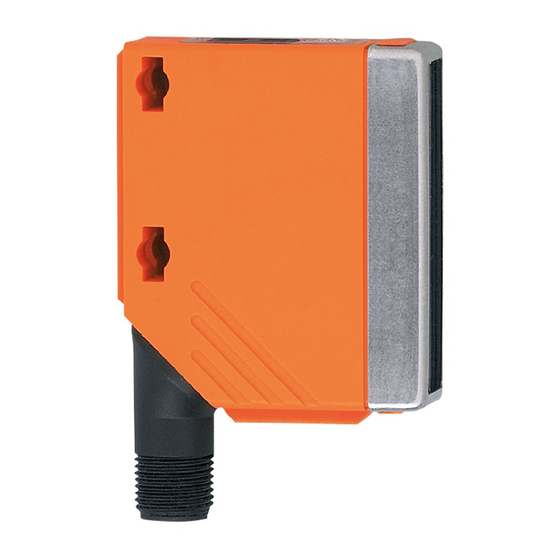

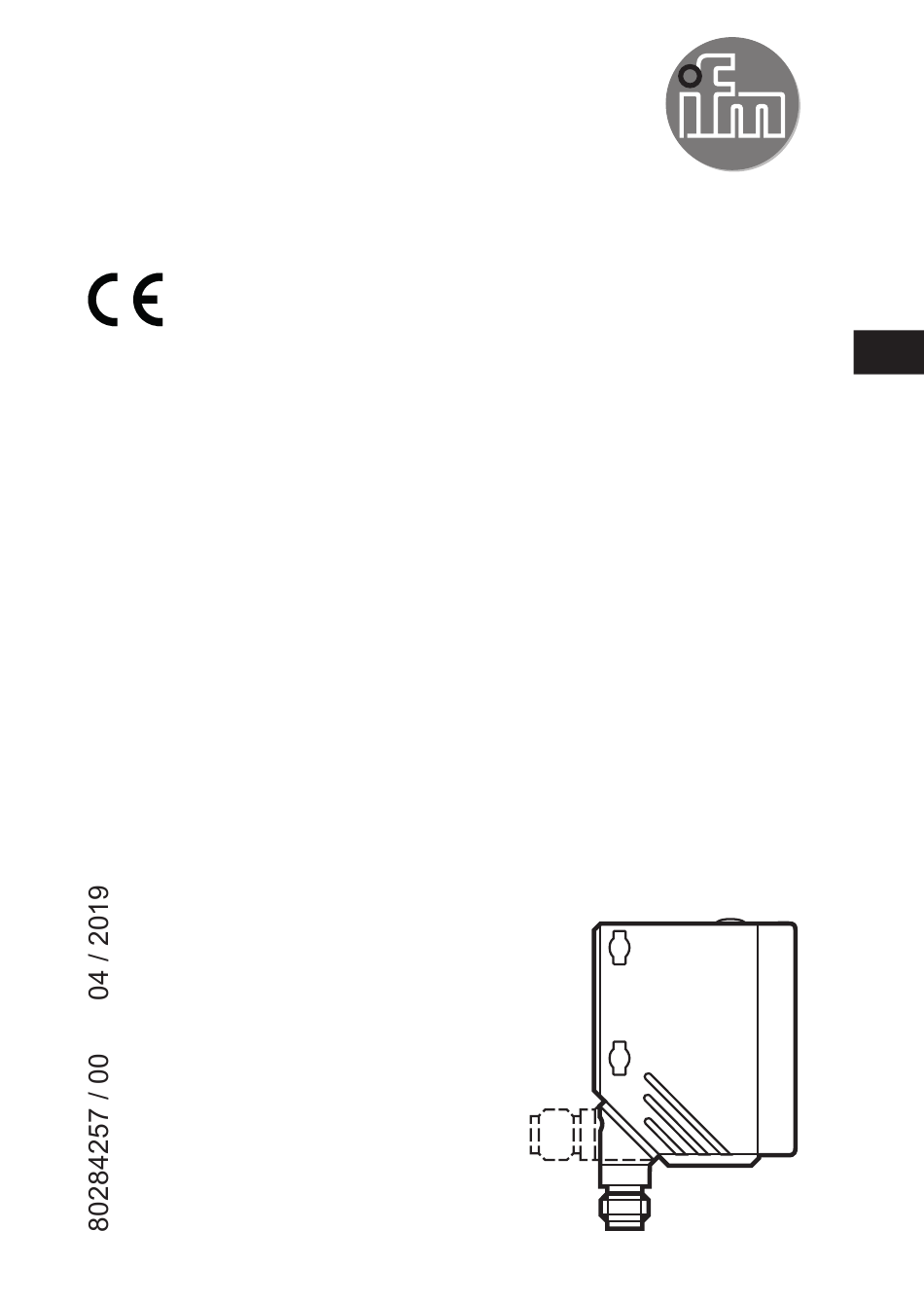

- Page 1 Operating instructions Optical distance sensor O5D15x...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������3 3 Functions and features ����������������������������������������������������������������������������������������4 3�1 Applications ���������������������������������������������������������������������������������������������������4 4 Installation������������������������������������������������������������������������������������������������������������5 4�1 Installation conditions ������������������������������������������������������������������������������������5 5 Operating and display elements ��������������������������������������������������������������������������5 6 Electrical connection ��������������������������������������������������������������������������������������������6 7 Settings ����������������������������������������������������������������������������������������������������������������7 7�1 The sensor is to switch when the object is detected��������������������������������������7 8 IO-Link �����������������������������������������������������������������������������������������������������������������7 8�1 General information ���������������������������������������������������������������������������������������7... -
Page 3: Preliminary Note
1 Preliminary note 1.1 Symbols used ► Instructions > Reaction, result […] Designation of keys, buttons or indications → Cross-reference Important note Non-compliance may result in malfunction or interference� 2 Safety instructions • The device described is a subcomponent for integration into a system� - The manufacturer of the system is responsible for the safety of the system�... -
Page 4: Functions And Features
According to cULus Caution - Use of controls or adjustments or procedures other than those specified herein may result in hazardous radiation exposure� Visible laser light; CLASS 1 LASER PRODUCT� EN/IEC 60825-1 : 2007 and EN/IEC 60825-1 : 2014 complies with 21 CFR 1040 except for deviations pursuant to Laser Notice No�... -
Page 5: Installation
4 Installation 4.1 Installation conditions ► Install the unit so that the object to be detected is within a measuring range of 0�03���2 m� Any object between the set switch point and a distance of 20 m from the sensor is suppressed�... -
Page 6: Electrical Connection
4: OUT1 DC NPN 4: OUT1 = normally open / IO-Link 2: OUT2 = normally closed 2: OUT2 4: OUT1 Core colours of ifm sockets: 1 = BN (brown), 2 = WH (white), 3 = BU (blue), 4 = BK (black) -
Page 7: Settings
In addition communication is possible via a point-to-point connection with a USB adapter cable� You will find more detailed information about IO-Link at www�ifm�com� 8.2 Device-specific information You will find the IODDs necessary for the configuration of the IO-Link device and detailed information about sensor values, diagnostic information and parameters in the overview table at www�ifm�com�... -
Page 8: Operation
9 Operation ► Check whether the unit operates correctly� > The LED lights when the switching output is switched� > The detected distance value is shown in the display� 9.1 Electronic lock The unit can be locked electronically to prevent unauthorised setting� On delivery the unit is not locked�... -
Page 9: 10 Maintenance, Repair And Disposal
► Keep the front pane of the sensor free from soiling. ► For cleaning do not use any solvents or cleaning agents which could damage the plastic material� ► Do not open the module housing� There are no user-serviceable components inside� Technical data and further information at www�ifm�com...
