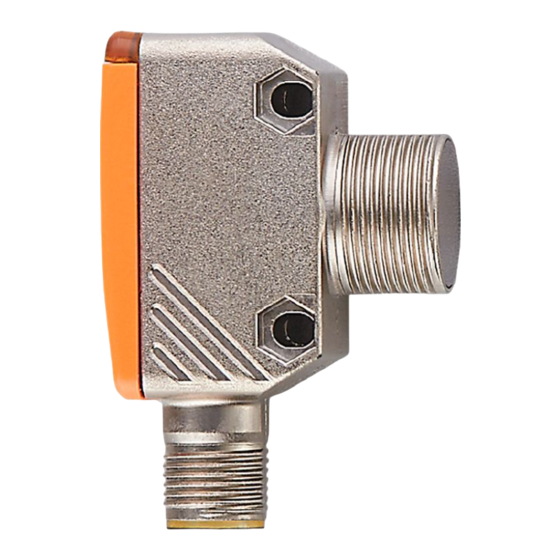

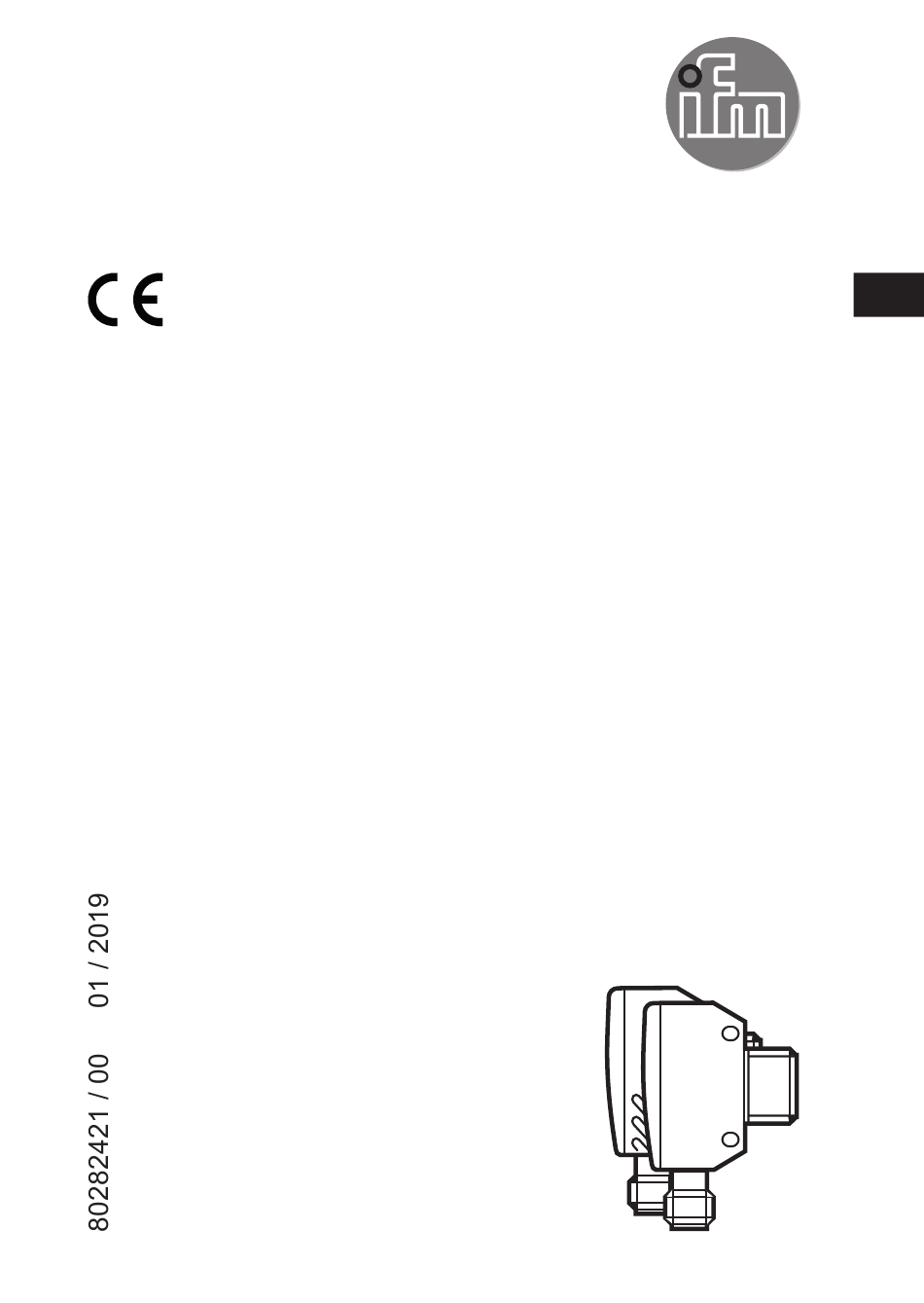

- Page 1 Operating instructions Diffuse reflection sensor with background suppression and IO-Link...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������3 3 Functions and features ����������������������������������������������������������������������������������������3 4 Installation������������������������������������������������������������������������������������������������������������4 5 Electrical connection ��������������������������������������������������������������������������������������������4 5�1 PNP ���������������������������������������������������������������������������������������������������������������4 5�2 NPN ���������������������������������������������������������������������������������������������������������������5 6 Settings ����������������������������������������������������������������������������������������������������������������5 6�1 Set via the sensor ������������������������������������������������������������������������������������������5 6�1�1 Sensor is to switch when the object is detected �����������������������������������5 6�1�2 Sensor is not to switch when the object is detected �����������������������������6 6�1�3 Set maximum sensitivity �����������������������������������������������������������������������6 6�1�4 Programming unsuccessful ������������������������������������������������������������������6... -
Page 3: Preliminary Note
1 Preliminary note 1.1 Symbols used ► Instructions > Reaction, result […] Designation of keys, buttons or indications → Cross-reference Information Supplementary note� Important note Non-compliance may result in malfunction or interference� 2 Safety instructions • Read this document before setting up the product and keep it during the entire service life�... -
Page 4: Installation
4 Installation ► Align the diffuse reflection sensor to the object to be detected and secure it to a bracket� The objects to be detected should move transversely to the lens of the sensor� In case of other directions of movement it should be tested before whether the switching function is guaranteed�... -
Page 5: 5�2 Npn
5.2 NPN Pin 1 = L+ (10...30 V DC) Pin 3 = L- Pin 4 = load (NPN, 200 mA) / IO-Link (Pin 2 = not connected) 6 Settings 6.1 Set via the sensor 6.1.1 Sensor is to switch when the object is detected ►... -
Page 6: 6�1�2 Sensor Is Not To Switch When The Object Is Detected
The IODDs necessary for the configuration of the unit, detailed information about process data structure, diagnostic information, parameter addresses and the necessary information about the required IO-Link hardware and software can be found at www�ifm�com�... -
Page 7: 6�2�1 Set Range By Means Of Background And Object
6.2.1 Set range by means of background and object ► Start the LR DEVICE software� ► Align the diffuse reflection sensor to the object (fig. 1). ► Select [Teach SP1 TP1] in the LR DEVICE software� ► Align the diffuse reflection sensor to the background (fig. 2). ►... -
Page 8: 6�2�2 Set Range By Means Of Background
6.2.2 Set range by means of background If the object is not available, the range can be set using only the background� The switching characteristics of the diffuse reflection sensor are most reliable if the range is set using the background and the object (→ 6.6.1)� ►... -
Page 9: Operation
► For cleaning do not use any solvents or cleaning agents which could damage the plastic parts� ► After use dispose of the unit in an environmentally friendly way in accordance with the applicable national regulations� Faulty sensors must only be repaired by the manufacturer� Technical data and further information at www�ifm�com...
