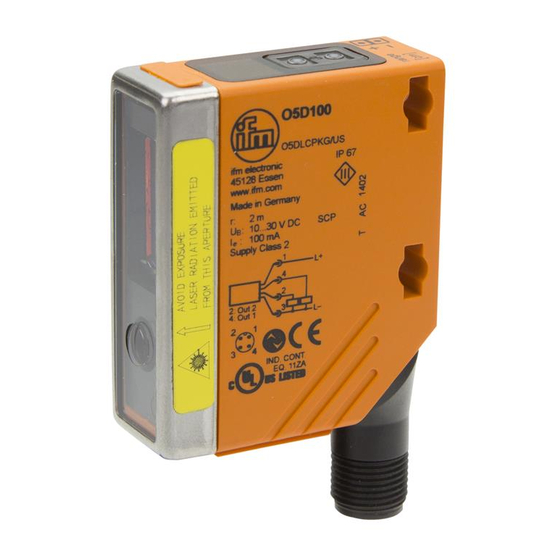

- Page 1 Operating instructions Optical distance sensor O5D10x...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 1�2 Warning signs used ���������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������3 3 Functions and features ����������������������������������������������������������������������������������������5 3�1 Applications ���������������������������������������������������������������������������������������������������5 4 Installation������������������������������������������������������������������������������������������������������������5 4�1 Installation conditions ������������������������������������������������������������������������������������5 5 Operating and display elements ��������������������������������������������������������������������������5 6 Electrical connection ��������������������������������������������������������������������������������������������6 7 Settings ����������������������������������������������������������������������������������������������������������������7 7�1 The sensor is to switch when the object is detected��������������������������������������7 8 IO-Link �����������������������������������������������������������������������������������������������������������������7... -
Page 3: Preliminary Note
1 Preliminary note 1.1 Symbols used ► Instruction > Reaction, result […] Designation of pushbuttons, buttons or indications → Cross-reference Important note Non-compliance can result in malfunctions or interference� 1.2 Warning signs used WARNING Warning of serious personal injury� Death or serious irreversible injuries may result� 2 Safety instructions •... - Page 4 • Installation, electrical connection, set-up, operation and maintenance of the unit must be carried out by qualified personnel authorised by the machine operator� Protect units and cables against damage� WARNING Visible laser light; laser protection class 2� Use of controls or adjustments other than those specified herein may result in hazardous radiation exposure�...
-
Page 5: Functions And Features
3 Functions and features The unit is used as an optical distance sensor� 3.1 Applications • The optical distance sensor measures distances between 0�03 and 2 m� • It has a background suppression of up to 20 m� • The switching outputs are complimentary� The distance between the sensor and the background must be limited to max�... -
Page 6: Electrical Connection
4: OUT1 DC NPN 4: OUT1 = normally open / IO-Link 2: OUT2 = normally closed 2: OUT2 4: OUT1 Core colours of ifm sockets: 1 = BN (brown), 2 = WH (white), 3 = BU (blue), 4 = BK (black) -
Page 7: Settings
In addition communication is possible via a point-to-point connection with a USB adapter cable� You will find more detailed information about IO-Link at www�ifm�com� 8.2 Device-specific information You will find the IODDs necessary for the configuration of the IO-Link unit and detailed information about sensor values, diagnostic information and parameters in the overview table at www�ifm�com�... -
Page 8: 8�3 Parameter Setting Tools
8.3 Parameter setting tools You will find all necessary information about the required IO-Link hardware and software at www�ifm�com� 9 Operation ► Check whether the unit operates correctly� > The LED lights when the switching output is switched� > The detected distance value is shown in the display�... -
Page 9: 9�2 Fault Indication
► Keep the front pane of the sensor free from soiling. ► For cleaning do not use any solvents or cleaning agents which could damage the plastic material� ► Do not try to open the module enclosure� There are no user-serviceable components inside� Technical data and further information at www�ifm�com...
