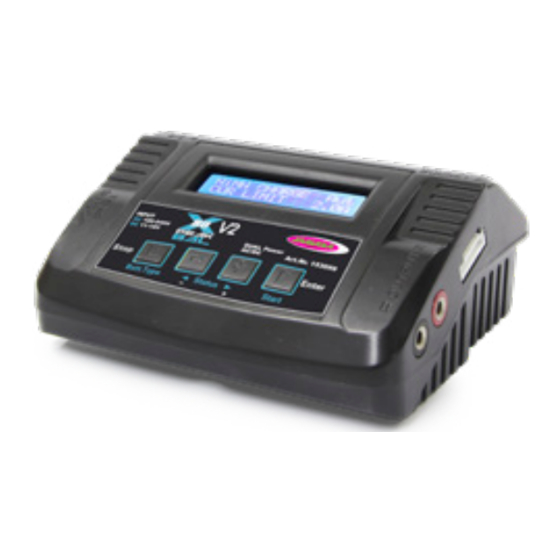

Jamara X-Peak 80 BAL V2 Instruction

No. 153059
IT - Istruzioni per l'uso
GB - Instruction
IT - Informazioni generali
JAMARA e. K. non e´responsabile per danni, sostenute al prodotto stesso o attraverso questo,
dovuti ad una gestione non corretta del articolo. Solo il cliente si assume la piena responsabilità per
la manutenzione e l´utilizzo corretto dello stesso; questo include il montaggio, la ricarica, l´utilizzo,
fino alla scelta della aerea di applicazione. Si prega di notare e rispettare le istruzioni d´uso, questi
contengono informazioni e avvertimenti molto importanti.
Dichiarazione di conformità
Con la presente JAMARA e.K. dichiara che il prodotto „Ladegerät X-Peak 80 BAL V2, No.
153059" è conforme alla Direttiva 2014/30/UE, 2014/35/UE e 2011/65/UE.
Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo
Internet: www.jamara-shop.com/Conformity
Prima di avviare il modello, leggere attentamente tutte le istruzioni per l'uso.
Attenzione! Leggere completamente le avvertenze / istruzioni di sicurezza, questi
sono per la vostra sicurezza può prevenire incidenti / infortuni.
Dati tecnici:
Input AC 100 - 240 V; 50 Hz; 0,84 - 0,35 A; 84 W
DC 11 - 18,0 V; 5 - 7,2 - 4,55 A; 80 W
Output LiIon/LiPo/LiFePo: 1 - 6
NiCd/NiMH: 1 - 15
Pb 2V ~ 20 V
Corrente di carica max. 80 W, 0,1 ~ 6,0 A
Corrente di scarica max. 10 W, 0,1 ~ 2,0 A
Corrente bilanciatore 300 mAh/Celle
Dimensioni 135 x 111 x 60 mm
Peso 402 g (netto)
Highlights
• Adattatore Dual Power AC/DC 230 V e 11 - 18 V
• Balancer al Litio incorporato
• Bilanciamento individuale
• Modus di programmazione per vari tipi di pacco batterie
• Sicurezza di carica
• Funzionalità Overload
• Controllo Input
• Limite di capacità
• Limite tempo di carica
• Monitoraggio della ricarica
• Supporta vari tipi di pacco batterie al Litio, NiMh, NiCD e PB
• 5 posizioni di memoria
Contenuto del kit:
• Caricatore
• Cavo di carica: BEC, Tamiya, Spina per alta tensione LiPo, Pinze al coccodrillo, Scheda
bilanciatore, Cavo di alimentazione per alimentazione 12 V, Cavi di alimentazione
• Istruzioni
Particolarità
Indipendente bilanciatore al litio all'interno
L'caricatore ha un bilanciatore integrato per max. 6 Litio - celle. Il processo di carica diventa in
questo modo molto più sicuro e confortevole. Non è necessario collegare un bilanciatore sepa-
rato durante il processo di carica.
Scarico di batteria singolarmente equilibrata
Durante il processo di scarico il caricatore controlla ogni cella singolarmente. Errori sono visualizzati
sul display e il processo termina automaticamente se la tensione di una cella non è regolare.
Vari tipi di batterie al litio
Con questo caricatore possano essere caricato varie batterie al litio. Per esempio: batterie agli ioni
di litio, LiPo e le nuove celle LiFe.
Memoria rapida
Tutti i dati possono essere memorizzati e visualizzati. Il comportamento delle celle po' in questo
modo essere monitorato su più cicli di carica / scarica e analizzato.
Massima sicurezza
Delta-Peak-Sensibilità: Il caricabatterie controlla la tensione della batteria durante la carica. Appena
raggiunto o superato la tensione di carica della batteria, il dispositivo si spegne automaticamente.
Protezione automatica contro le sovratensioni
È possibile impostare il limite superiore della corrente di carica durante la ricarica del tuo NiCd o
NiMH. Questo è utile per batterie NiMH con bassa capacità in modalità di caricamento automatico
Limite di capacità
Per sicurezza è monitorata la capacità di carica. Inoltre è costantemente monitorato anche il tempo
di ricarica. Se la capacità di carica supera il valore massimo, il processo sarà terminato automati-
camente.
Caricatore | Charger
X-Peak 80 BAL V2
GB - General information
JAMARA e.K. is not liable for any damage caused to the product itself or through this, provided this
is due to improper operation or handling errors. The Customer alone bears the full responsibility for
the proper use and handling, including without limitation, the assembly, the charging process, the
use and choice of the operation area. Please refer to the operating and user instructions, it contains
important information and warnings.
GB - Certificate of Conformity
Hereby JAMARA e.K. declares that the product „Ladegerät X-Peak 80 BAL V2, No.
153059" complies with Directive 2014/30/EU, 2014/35/EU and 2011/65/EU.
The full text of the EU Declaration of Conformity is available at the following Internet
address:
www.jamara-shop.com/Conformity
Read the complete instructions and security instructions carefully before using the
model.
Caution! Please fully and carefully read warnings/ safety instructions. These are
for our own security and can avoid accidents/injuries.
Technical data:
Input AC 100 - 240 V; 50 Hz; 0,84 - 0,35 A; 84 W
DC 11 - 18,0 V; 5 - 7,2 - 4,55 A; 80 W
Output LiIon/LiPo/LiFePo: 1 - 6
NiCd/NiMH: 1 - 15
Pb 2V ~ 20 V
Charging current max. 80 W, 0,1 ~ 6,0 A
Discharge current max. 10 W, 0,1 ~ 2,0 A
Balance current 300 mAh/cell
Dimensions 135 x 111 x 60 mm
Weight 402 g (Net Weight)
Highlights
• Dual Power Built-in AC Adapter 230 V and 11 - 18 V
• Internal independent lithium battery balancer
• Balancing individual cells battery discharging
• Fast and storage model for various type of battery
• Maximum safety
• Automatic charging current limit
• Input power monitoring
• Capacity limit
• Proscessing time limit
• Date store/load
• Supports various type of lithium battery, NiMh, NiCd and Lead battery packs
• 5 memory locations
Box content:
• Charger
• Charging lead: BEC, Tamiya, LiPo high-current plug, Crocodile clips,
Balancer board 12 V for power supply, Supply cable, Power cable
• Instructions
Special features
Internal independent lithium battery balancer
The Charger has an integrated balancer connection for the included Balander board (up to 6-cell
lithium). It isn't necessary to connect an external balancer for balance charging.
Balancing individual cells battery charging/discharging
During the process of discharging, the charger can monitor and balance each cell of the battery in-
dividually. Error message will be indicated and the process will be ended automatically if the voltage
of any single one cell is abnormal.
Adaptable to various type of lithium battery
Charger is adaptable to various types of Lithium batteries, such as Li-ion, LiPo and LiFe series of
batteries.
Fast and storage mode of lithium battery
Purposes to charge different battery types, „fast" charge reduce the duration of charging, whereas
„store" state can control the final voltage of your battery, so as to store fo a long time and protect
useful time of the battery.
Maximum safety
Delta-peak sensitivity: the automatic charge termination program based on the principle of the Delta-
peak voltage detection. When the battery's voltage exceeds the threshold, the process will be ter-
minated automatically.
Automatic charging current limit
You can set up the upper limit of the charging current when charging your NiCd or NiMh battery. It is
useful for the NiMh battery of low impendance and capacity in the „Auto" charging mode.
Capacity limit
The charging capacity is always calculated as the charging current multiplied by time. If the charging
capacity exceeds the limit, the process will be terminated automatically when you set the maximum
value.
