Jamara X-Peak 100 Touch Dual USB Instruction

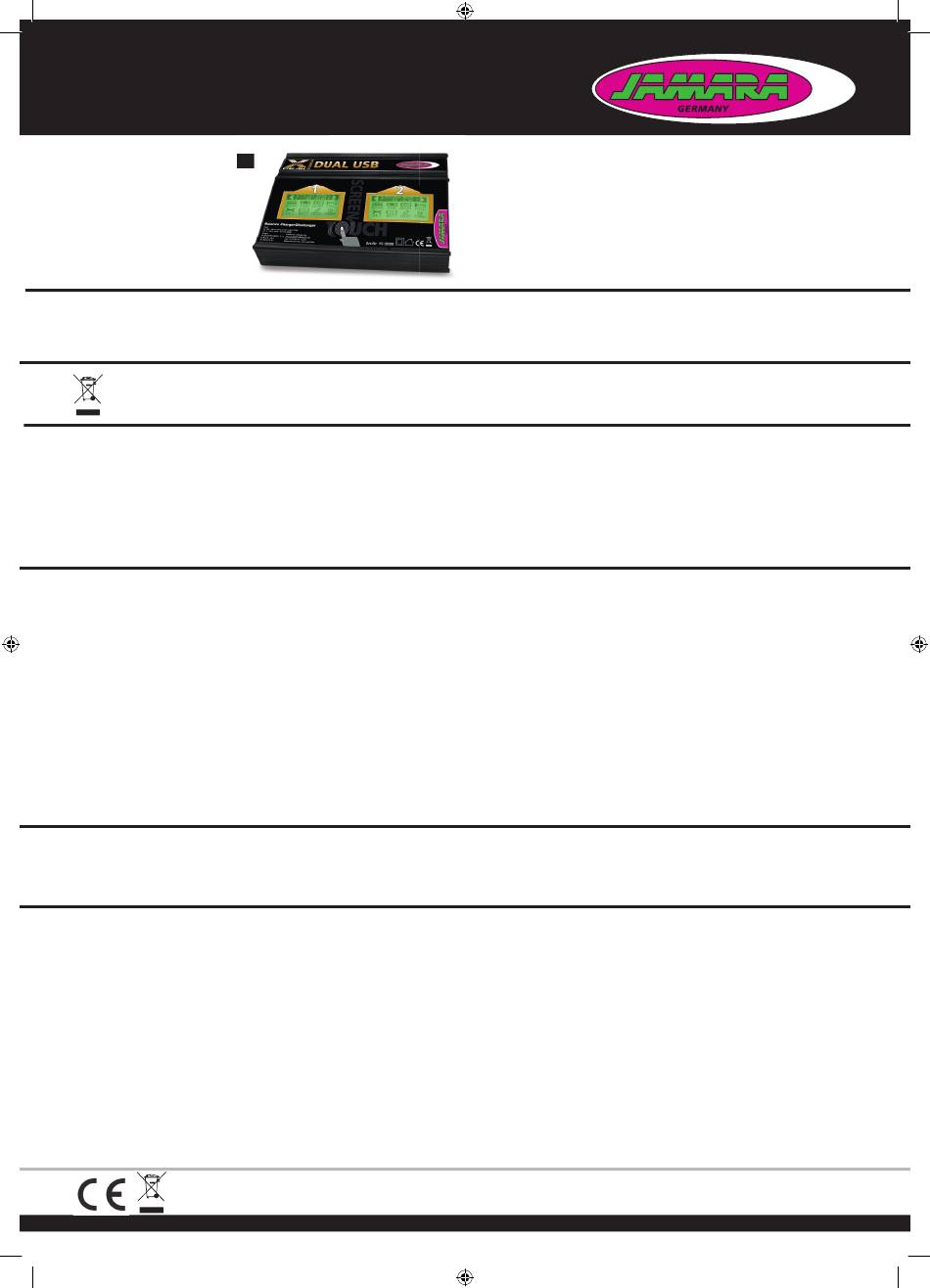

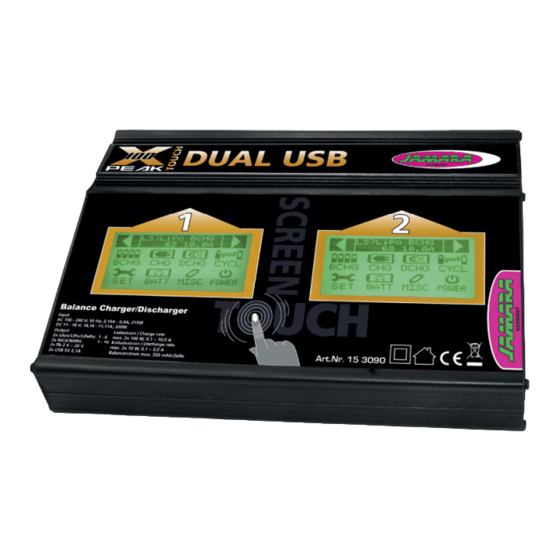

X-Peak 100 Touch Dual USB
No. 15 3090
DE - Gebrauchsanleitung DE - Gebrauchsanleitung
GB - Instruction
DE - Konformitätserklärung
Hiermit erklärt JAMARA e.K., dass sich das Modell‚ "Ladegerät X-Peak 100 Touch Dual USB, No.
153090" in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinien 2014/30/EU, 2011/65/EU und 2014/35/EU befi ndet.
Weitere Informationen fi nden Sie auch unter: www.jamara-shop.com/Konformitaet
DE - Entsorgungshinweise
Bitte sorgen Sie für fachgerechte, den gesetzliche Vorschriften entsprechende Ent-
sorgung der Elektrobauteile (Fernsteuerung, Ladegerät und Modell usw.). Bitte werfen Sie
diese nur in die dafür vorgesehenen Sammelboxen bei den Kommunen.
DE - Technische Daten:
Input AC 100 - 240 V; 50 Hz; 2,15 A - 0,9 A; 215 W
DC 11 - 18 V; 18,18 – 11,11 A; 200 W
Output 2x LiIon/LiPo/LiFePo: 1 - 6
2x NiCd/NiMH:
2x Pb 2 V ~ 20 V
2x USB 5V 2,1A
Ladestrom max. 2x100 W, 0,1 ~ 10,0 A
Entladestrom max. 2x10 W, 0,1 ~ 2,0 A
Balancerstrom max. 350 mAh/Zelle
Abmessungen 225 x 170 x 66 mm
Gewicht 1570 g
DE - Highlights
• Leichte Bedienung über beleuchteten Touch-Screen
• Eingebauter Dual Power AC/DC Adapter 230 V und 12 V
• Interner unabhängiger Lithium Akku Balancer
• Individuell balancierte Akku-Ladung/-Entladung
• Verwendbar für verschiedene Lithium Akku Typen
• Maximale Sicherheit
• Automat. Überspannungsschutz
• Eingangsstrom Überwachung
• Kapazitäts-Limit
• Temperaturüberwachung mit programmierbarer Abschaltung
• Prozesszeit Limit
• Ladekapazität Anzeige
• Unterstützt Lithium, NiMh, NiCD und Bleiakkus
Neue Sonderfunktionen:
• Grafi sche Füllstandsanzeige jeder einzelnen Zelle
• Innenwiderstandsmessung jeder einzelnen Zelle bei Lithiumakkus
• 2 x Servotester
• 2 x 18 individuell konfi gurierbare Speicherplätze.
• 2 x Monitorisierter USB Ladeanschluss. Z.B. zum Laden von Kameras, Smartphones, usw.
• Gleichzeitiges Laden am USB und Hauptladeanschluss
• 2x Netzteilfunktion Ausgang 1 - 28 V einstellbar
DE - Lieferumfang:
• Ladegerät
• Anschlusskabel: Stromkabel 230 V, Stromkabel 12 V (Netzteil Autobatterie)
• 2 x Ladekabel: LiPo Deluxe
• 2 x Balancerkabel
• Anleitung
DE - Empfohlenes Zubehör:
Balancer Adapterboard Universal
Balancer Adapterkabel für Universal-Board
Temperatursensor
153090_Ladegerät X-Peak_100_Touch_Dual_USB_DE_GB.indd 1
Ladegerät / Charger
1 - 16
No. 15 3043
No. 15 3044
No. 15 3056
DE - Allgemeine Hinweise
JAMARA e.K. übernimmt keine Haftung für
Schäden, die an dem Produkt selbst oder
durch dieses entstehen, sofern diese auf fal-
sche Bedienung oder Handhabungsfehler zu-
rückzuführen sind. Der Kunde allein trägt die
volle Verantwortung für die richtige Bedienung
und Handhabung; dies umfasst insbesondere
die Montage, den Ladevorgang, die Verwen-
dung bis hin zur Wahl des Einsatzbereiches.
Bitte beachten Sie hierzu die Bedienungs- und
Gebrauchsanleitung, diese enthält wichtige In-
formationen und Warnhinweise.
GB - Certifi cate of Conformity
JAMARA e.K. hereby declares that "Charger X-Peak 100 Touch Dual USB, No. 153090" follow the
regulations and requirements as well as any ther relivant directives of the EEC directive 2014/30/EU,
2011/65/EU and 2014/35/EU.
Further information can also be found at: www.jamara-shop.com/Conformity
GB - Disposal Instructions
All parts of this model should be disposed of correctly, in particular electronic components may be
subject to local restrictions. Your dealer will advise you.
GB - Technical data:
Input AC 100 - 240 V; 50 Hz; 2,15 A - 0,9 A; 215 W
DC 11 - 18 V; 18,18 – 11,11 A; 200 W
Output 2x LiIon/LiPo/LiFePo: 1 - 6
2x NiCd/NiMH:
2x Pb 2 V ~ 20 V
2x USB 5V 2,1A
Charging current max. 2x100 W, 0,1 ~ 10,0 A
Discharge current max. 2x10 W, 0,1 ~ 2,0 A
Balance current max. 350 mAh/Zelle
Dimensions 225 x 170 x 66 mm
Weight 1570 g
GB - Highlights
• Touch Screen
• Dual Power Built-in AC Adapter 230 V and 12 V
• Internal independent lithium battery balancer
• Individually balanced battery charge/discharge
• Adaptable for various type of lithium battery
• Maximum safety
• Automatic charging current limit
• Input power monitoring
• Capacity limit
• Temperature monitoring with programmable switch-off
• Proscessing time limit
• Date store/load
• Supports Lithium, NiMh, NiCd and Lead battery packs
New special functions:
• Graphical display of each individual cell level
• Internal resistance measurement of each individual Lithium Battery cell
• 2 x Servo Tester
• 2 x 18 individual confi gurable presets
• 2 x Monitored USB charging port. For example, for charging cameras, smart phones, toys, etc
• Simultaneous charging on USB charging port and main
• 2 x Adjustable power supply function output 1 - 28 V
GB - Box content:
• Charger
• Extension lead: Electric cable 230 V and 12 V (for car battery)
• 2 x Charging lead: LiPo Deluxe
• 2 x Balancer cable
• Instructions
GB - Accessories:
Balancer Adapterboard Universal
Adapter cable Balancer Universal
Temperature sensor
GB - General information
JAMARA e.K. is not liable for any damage
caused to the product itself or by it, if this is
due to improper operation or handling errors.
The customer alone bears the full responsibility
for the proper use and handling, including in
particular, assembling, charging and using the
model, and selecting the area in which to use
it. Please refer to the operating and user ins-
tructions, which contain important information
and warnings.
1 - 16
No. 15 3043
No. 15 3044
No. 15 3056
