Jamara X-Peak 100 Touch Dual USB Instruction

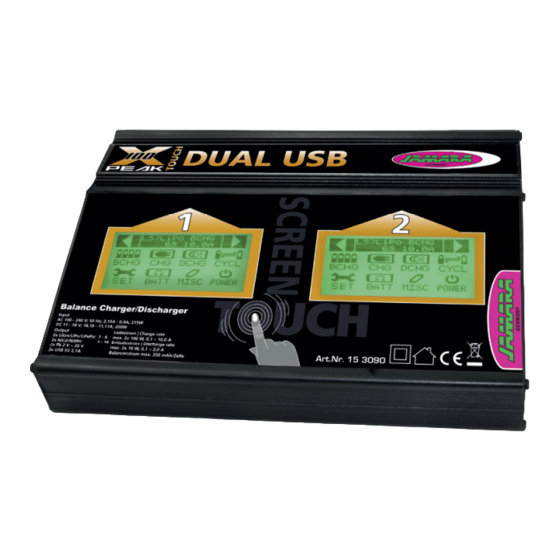

X-Peak 100 Touch Dual USB
No. 15 3090
ES - Instrucciones de montaje ES - Instrucciones de montaje
GB - Instruction
ES - Declaración de conformidad
Por medio de la presente, la empresa Jamara e. K. declara que el modelo‚ "Cargador X-Peak 100
Touch Dual USB, No. 153090" de conformidad con los requisitos esenciales y otras disposiciones
pertinentes de la Directiva 2014/30/EU, 2011/65/EU y 2014/35/EU se encuentra.
Encontrará más información en: www.jamara-shop.com/Conformity
Nota sobre reciclado
Por favor, respete la normativa sobre reciclado de materiales eléctricos/electrónicos cu-
ando se deshaga de dispositivos de este tipo (Emisoras, cargadores, modelos, etc.) Por
favor, lleve a reciclar estos componentes.
Datos tecnicos:
Input AC 100 - 240 V; 50 Hz; 2,15 A - 0,9 A; 215 W
DC 11 - 18 V; 18,18 – 11,11 A; 200 W
Output 2x LiIon/LiPo/LiFePo: 1 - 6
2x NiCd/NiMH:
2x Pb 2 V ~ 20 V
2x USB 5V 2,1A
Corriente de carga max. 2x100 W, 0,1 ~ 10,0 A
Corriente de descarga max. 2x10 W, 0,1 ~ 2,0 A
Corriente de balancador max. 350 mAh/Célula
Dimension 225 x 170 x 66 mm
Peso 1570 g
Highlights
• Fácil manejo a través el Touch-Screen
• Adaptador Dual Power AC/DC 230 V y 12 V
• Balancador encorporado en Lithium
• Equilibrador individual para la descarga de las baterías
• Utilizable para varios tipos de bateías de litio
• Máxima seguridad
• Automática protección de sobretensiones
• Corriente de entrada de supervisión
• Capacidad de Limite
• Control de la temperatura con programación de corte
• Proceso de límite de tiempo
• Visulización de carga de la capacidad
• Compatible con litio, NiMh, NiCD y baterías de plombo
Nuevas funciones especiales:
• Visualización gráfi ca de cada nivel de células individuales
• Control de la resistencia interna de cada célula de litio
• 2 x Servo-tester
• 2 x 18 Memorias, individualmente confi gurable
• 2 x Slot de carga para enchufes de USB. Por ejemplo, para las cámeras, celulares, etc.
• Carga simultánea, para USB y carga y principal
• 2 x Output alimentacion ajustable 1 - 28 V
Contenido de el kit:
• Cargador
• Cables de conexión: Cable de alimentación 230 V y 12 V (para batería del coche)
• 2 x Cable de carga: LiPo Deluxe
• 2 x cable equilibrador
• Instrucciones
Accesorios:
Placa adaptadora para equilibrado Universal
Cable adaptador Balancer Universal
Sensor de temperatura
Cargador/ Charger
1 - 16
No. 15 3043
No. 15 3044
No. 15 3056
ES - Información general ES - Información general
Jamara K. no se hace responsable de los da- Jamara K. no se hace responsable de los da-
ños causados al producto en sí o por medio de ños causados al producto en sí o por medio de
esto, a menos que esto se debe al mal funcio- esto, a menos que esto se debe al mal funcio-
namiento o errores de manejo. El cliente solo namiento o errores de manejo. El cliente solo
tiene la responsabilidad completa para el uso tiene la responsabilidad completa para el uso
y manejo adecuado, incluyendo, sin limitacio- y manejo adecuado, incluyendo, sin limitacio-
nes, el montaje, el proceso de carga, el uso nes, el montaje, el proceso de carga, el uso
de hasta la elección de la zona de aplicación. de hasta la elección de la zona de aplicación.
Por favor, consulte las instrucciones de uso y Por favor, consulte las instrucciones de uso y
funcionamiento, contiene información y avisos funcionamiento, contiene información y avisos
importantes. importantes.
GB - Certifi cate of Conformity
JAMARA e.K. hereby declares that "Charger X-Peak 100 Touch Dual USB, No. 153090" follow the
regulations and requirements as well as any ther relivant directives of the EEC directive 2014/30/EU,
2011/65/EU and 2014/35/EU.
Further information can also be found at: www.jamara-shop.com/Conformity
Disposal Instructions
All parts of this model should be disposed of correctly, in particular electronic components may be
subject to local restrictions. Your dealer will advise you.
Technical data:
Input AC 100 - 240 V; 50 Hz; 2,15 A - 0,9 A; 215 W
DC 11 - 18 V; 18,18 – 11,11 A; 200 W
Output 2x LiIon/LiPo/LiFePo: 1 - 6
2x NiCd/NiMH:
2x Pb 2 V ~ 20 V
2x USB 5V 2,1A
Charging current max. 2x100 W, 0,1 ~ 10,0 A
Discharge current max. 2x10 W, 0,1 ~ 2,0 A
Balance current max. 350 mAh/Zelle
Dimensions 225 x 170 x 66 mm
Weight 1570 g
Highlights
• Touch Screen
• Dual Power Built-in AC Adapter 230 V and 12 V
• Internal independent lithium battery balancer
• Individually balanced battery charge/discharge
• Adaptable for various type of lithium battery
• Maximum safety
• Automatic charging current limit
• Input power monitoring
• Capacity limit
• Temperature monitoring with programmable switch-off
• Proscessing time limit
• Date store/load
• Supports Lithium, NiMh, NiCd and Lead battery packs
New special functions:
• Graphical display of each individual cell level
• Internal resistance measurement of each individual Lithium Battery cell
• 2 x Servo Tester
• 2 x 18 individual confi gurable presets
• 2 x Monitored USB charging port. For example, for charging cameras, smart phones, toys, etc
• Simultaneous charging on USB charging port and main
• 2 x Adjustable power supply function output 1 - 28 V
Box content:
• Charger
• Extension lead: Electric cable 230 V and 12 V (for car battery)
• 2 x Charging lead: LiPo Deluxe
• 2 x Balancer cable
• Instructions
Accessories:
Balancer Adapterboard Universal
Adapter cable Balancer Universal
Temperature sensor
GB - General information
Jamara e.K. is not liable for any damage
caused to the product itself or by it, if this is
due to improper operation or handling errors.
The customer alone bears the full responsibility
for the proper use and handling, including in
particular, assembling, charging and using the
model, and selecting the area in which to use
it. Please refer to the operating and user ins-
tructions, which contain important information
and warnings.
1 - 16
No. 15 3043
No. 15 3044
No. 15 3056
14/16
