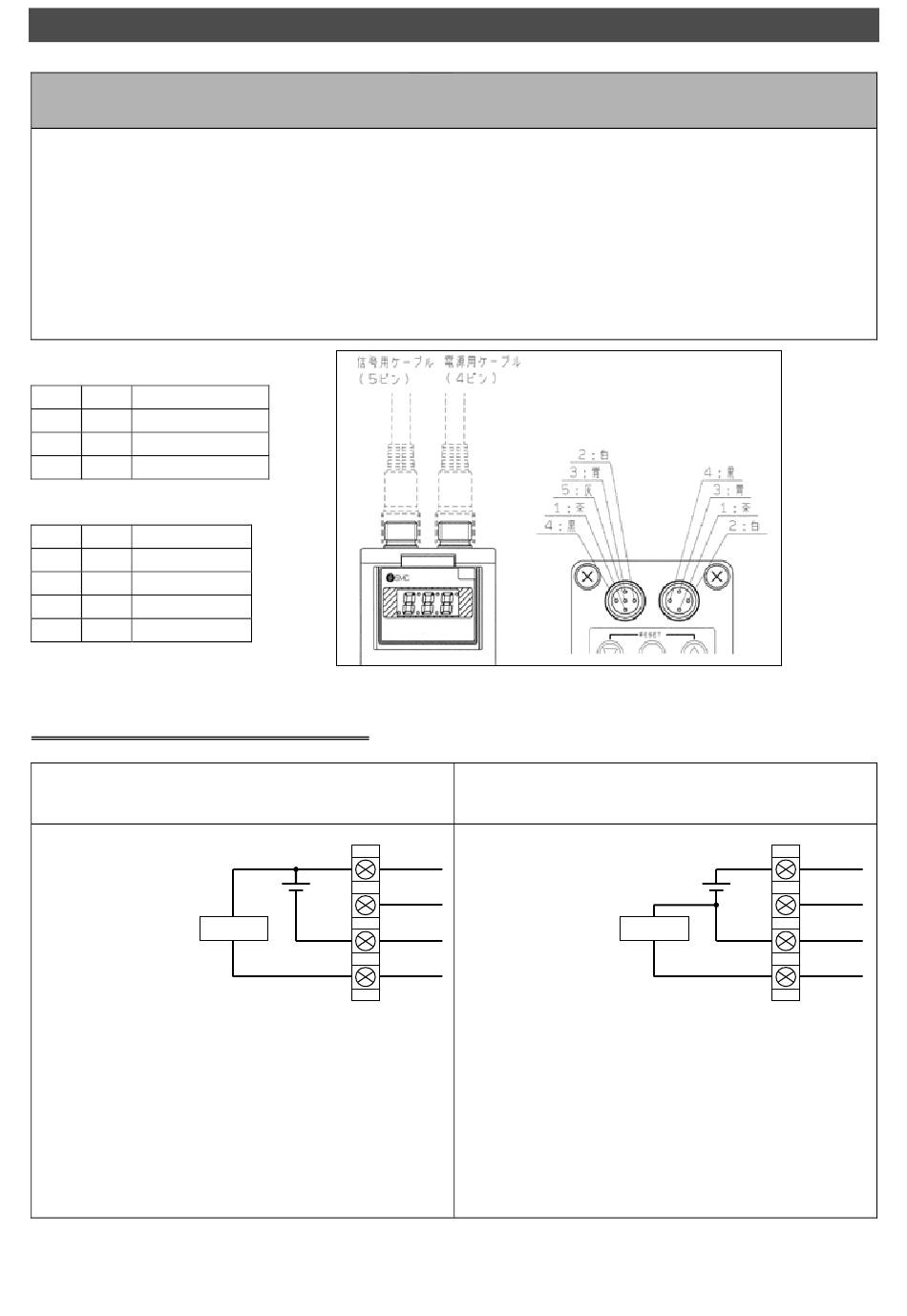

配線方法
① 配線を誤りますと破損する場合がありますので注意してください。
② ＤＣ電源は十分な容量でリップルの少ないものをご使用ください。
③ 電源を切ってからコネクタを抜き差ししてください。
④ ライトアングル型のケーブルコネクタは回転しませんので絶対にまわさない
でください。
⑤ モニタ出力を使用されない場合は誤動作の原因となりますので他の線などと
接触しないように処理してください。
電源コネクタ
１ 茶 電源電圧 Vcc
２ 白 ＮＣ
３ 青 ＧＮＤ
４ 黒 モニタ出力
信号コネクタ
１ 茶 入力信号１
２ 白 入力信号２
３ 青 入力信号３
４ 黒 入力信号４
５ 灰 コモン
※コモン極性なし
配線図(電源およびモニタ出力）
スイッチ出力・NPN タイプ
（ITV※0※0-52）
電源電圧
DC24V±10%
約 150mADC 以上流しますと、過電流検
出回路が作動し、 「Er.5」を表示し、動
作が停止します。
出力電流が 80mADC 以下となるような負
荷を取付けて使用してください。
１：茶
２：白
３：青
負荷
４：黒
△
注意
！
スイッチ出力・PNP タイプ
（ITV※0※0-53）
電源電圧
DC24V±10％
約 150mADC 以上流しますと、過電流検
出回路が作動し、 「Er.5」を表示し、動
作が停止します。
出力電流が 80mADC 以下となるような負
荷を取付けて使用してください。
- 6 -
１：茶
２：白
３：青
負荷
４：黒
