Summary of Contents for Massoth eMOTION Melody

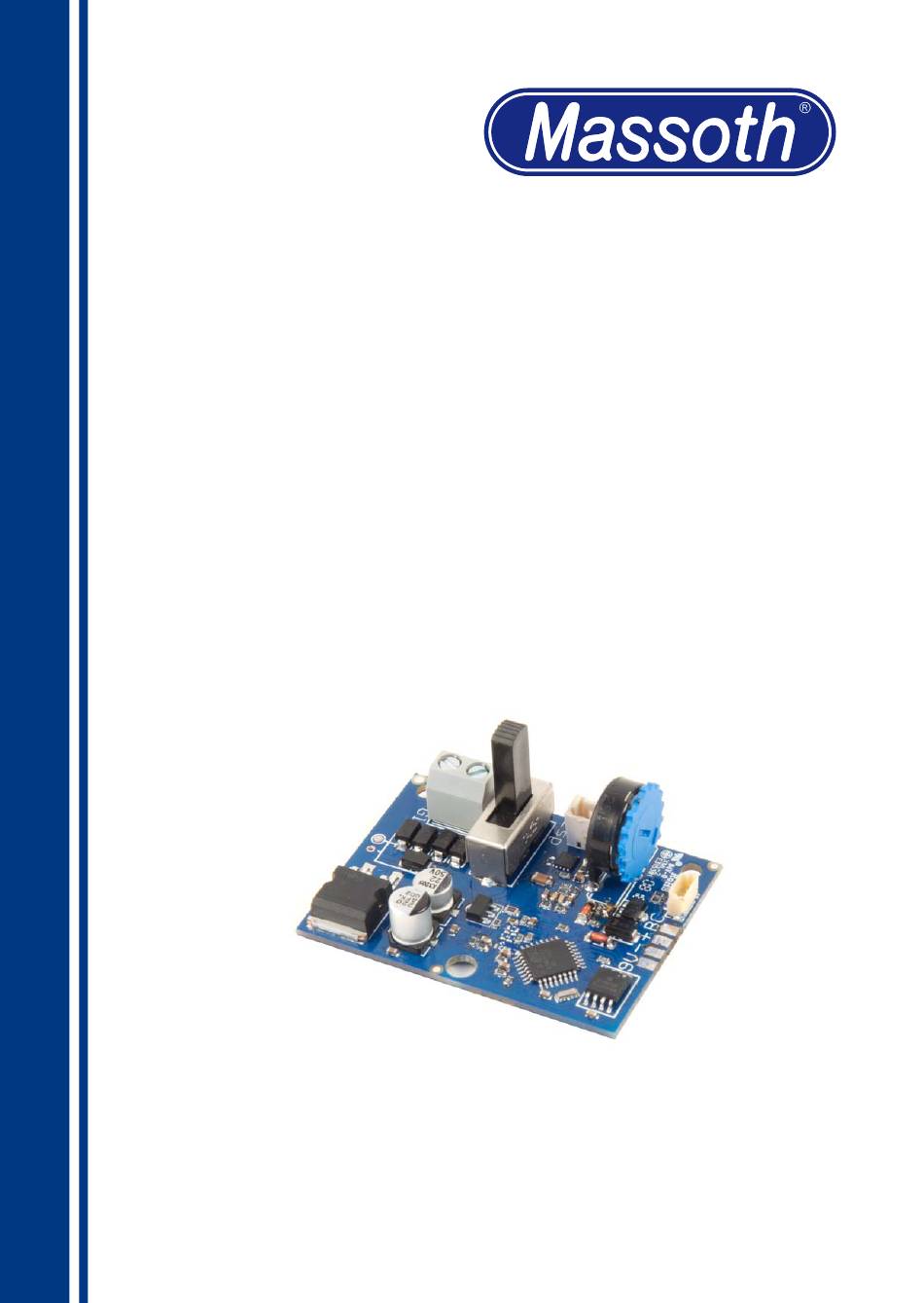

- Page 1 Melody 8293001...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of Contents Information & Hinweise ....Information ........Lieferumfang ........Description ........Beschreibung (Funktionsumfang) ..Scope of Supply ........ Wichtige Hinweise ......Warnung Notes ......... Wichtige Information zu How to get started: Einbau und Inbetriebnahme ....Installation and Operation Notes ..Einstellung der Soundfunktionen .. -
Page 3: Information
• eMOTION Melody Module • Bedienungsanleitung • Users Manual 1.2 Beschreibung (Funktionsumfang) 1.2 Description Das eMOTION Melody Modul ist The eMOTION Modul is used to für die Ausstattung von Fahr- equip model trains, cars but also zeugen (Waggons) aber auch stationary buildings on the model für die Festinstallation auf der... - Page 4 1.3 Wichtige Hinweise 1.3 Important Notes • Das Melody Modul ist kein • The Melody Module is not a toy! Spielzeug! Betreiben Sie es nicht Do not operate it unattended. It is unbeaufsichtigt! Er ist nur für den intended only for use in model rail- Einsatz von Modelleisenbahnen ways.
-
Page 5: How To Get Started: Installation And Operation Notes
Wichtige Information zu How to get started: Installation Einbau und Inbetriebnahme and Operation Notes • Bauen Sie das Soundmodul sorg- • Install the Sound Module carefully. fältig ein. Schließen Sie Gleisspan- Connect track power and the nung und Lautsprecher vorsichtig loudspeaker carefully. -
Page 6: Sound Function Settings
Einstellung der Soundfunktionen Sound Function Settings 3.1 Abspielen & Funktionstasten 3.1 Playing & Function Keys Ein Sound wird mit einem Tasten- A Sound sequence is played once druck einmal abgespielt. Es kann with a single keystroke. Only one immer nur 1 Sound abgespielt sound can be played at a time. -
Page 7: Buffer Connection
und wiederholt. and repeats infinitely. • Im Digitalbetrieb kann diese • The Playlist may also be used Playlist ebenfalls verwendet in digital operation mode. Set a werden. Dazu wird in CV 147 function key in CV 147 (Automatic (Automatische Soundwiedergabe) Playing). -
Page 8: Factory Settings
Kontakteingänge / Contact inputs Abbildung 2: Anschlüsse Unterseite Illustration #2: Contact assignment bottom side 3.6 Zurücksetzen des Moduls 3.6 Factory Settings Über CV 8 kann mit den Werten Programming CV 8 with the • 16 (Programmiersperre) following values will reset •... -
Page 9: Technical Specifications
55 x 40 x 30 mm (L x B x H) Garantie & Kundendienst Warranty & Service MASSOTH gewährt die Fehlerfrei- 6.1 MASSOTH warrants this product heit dieses Produkts im Rahmen against defects in materials and der gesetzlichen Vorgaben, workmanship under the relevant mindestens jedoch für 1 Jahr ab... -
Page 10: Hotline
Broschüren, date brochures, product informa- Produktinformationen, Dokumen- tion, documentation and software tation und Softwareprodukte rund updates. Errors and changes um MASSOTH Produkte. Irrtümer excepted. und Änderungen vorbehalten. Hotline Hotline We will be happy to answer your Gerne stehen wir Ihnen für questions about this product. - Page 12 CV Tabelle Beschreibung Bereich Bemerkung Lokadresse (Standard kurz) 1..127 Softwareversion nur lesbar Hersteller nur lesbar Decoder-Resetfunktion Programmiersperre Grundfunktionen Soundfunktionen (Standard) Soundfunktionen (Automatik) Lautstärke Analogfunktion Sound 1...8 0..255 (Playlist, Titelliste) Siehe Anhang 1 Analogfunktion Sound 9...12 4..60 Programmiersperre (CV 15: Schlüssel / CV 16: Schloß) Standardwert 1...255 aktiv wenn CV 15 ≠...
-
Page 13: Cv Table
CV table Description Range Note Loco address (standard short) 1..127 Software version read only Manufacturer ID read only Decoder Reset Function Programming Lock Standard Settings Sound Settings (Standard) Sound Settings (Automatic) Volume Settings Analog Function Sound 1...8 0..255 (Playlist) see Attachment 1 Analog Function Sound 9...12 0..60 Programming lock (CV 15: Key / CV 16: Lock) - Page 14 CV Tabelle Beschreibung Bereich Bemerkung Sound 11 Funktionstaste 0..31 0 = Licht 1..28 = Funktion Sound 12 Funktionstaste 0..31 30 = Aus Funktionstaste automatische 0..31 31 = An Soundwiedergabe (CV13+14) Sound 1 Loopfunktion 0,16 0 = Einmalig 16 = Dauerwiederg. Sound 2 Loopfunktion 0,16 Sound 3 Loopfunktion...
- Page 15 CV table Description Range Note Sound 11 Function Key 0..31 0 = Light 1..28 = Function Sound 12 Function Key 0..31 30 = Off Automatic Playing 0..31 31 = On (Standard Playlist CV13+14) Sound 1 Loop Function 0,16 0 = one time only 16 = repeat infinitely Sound 2 Loop Function 0,16...
- Page 16 Anhang 1: Soundtabelle Analog und Automatikwiedergabe Bit-Nr. Wertigkeit Bemerkung (Werte addieren) Sound 1 (Siehe Sounddatenblatt) Sound 2 (Siehe Sounddatenblatt) Sound 3 (Siehe Sounddatenblatt) Sound 4 (Siehe Sounddatenblatt) Sound 5 (Siehe Sounddatenblatt) Sound 6 (Siehe Sounddatenblatt) Sound 7 (Siehe Sounddatenblatt) Sound 8 (Siehe Sounddatenblatt) Sound 9 (Siehe Sounddatenblatt) Sound 10 (Siehe Sounddatenblatt) Sound 11 (Siehe Sounddatenblatt)
- Page 17 Attachment 1: Sound table for analog and automatik replay Bit-Nr. Value Note (Add values bitwise) Sound 1 (refer to Sound Sheet) Sound 2 (refer to Sound Sheet) Sound 3 (refer to Sound Sheet) Sound 4 (refer to Sound Sheet) Sound 5 (refer to Sound Sheet) Sound 6 (refer to Sound Sheet) Sound 7 (refer to Sound Sheet) Sound 8 (refer to Sound Sheet)
- Page 20 Massoth Elektronik GmbH QUALITY Frankensteiner Str. 28 · D-64342 Seeheim · Germany MADE IN FON: +49 (0)6151-35077-0 · FAX: +49 (0)6151-35077-44 GERMANY eMail: info@massoth.de · www.massoth.de RoHS 032377o COMPLIANT 991090 BDA 8293001 2016.05...
