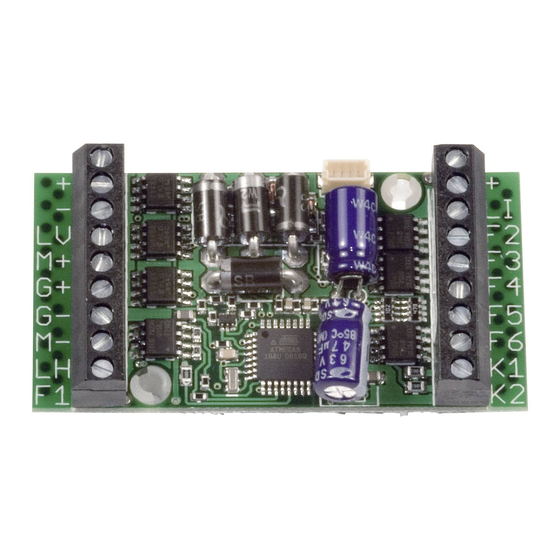

Massoth eMOTION XL Installation Manual
Hide thumbs
Also See for eMOTION XL:
- Configuration manual (40 pages) ,
- Manual (44 pages) ,
- Installation manual (16 pages)
Table of Contents
Advertisement
Quick Links
Download this manual
See also:
Configuration Manual
Advertisement
Table of Contents
Related Manuals for Massoth eMOTION XL
Summary of Contents for Massoth eMOTION XL

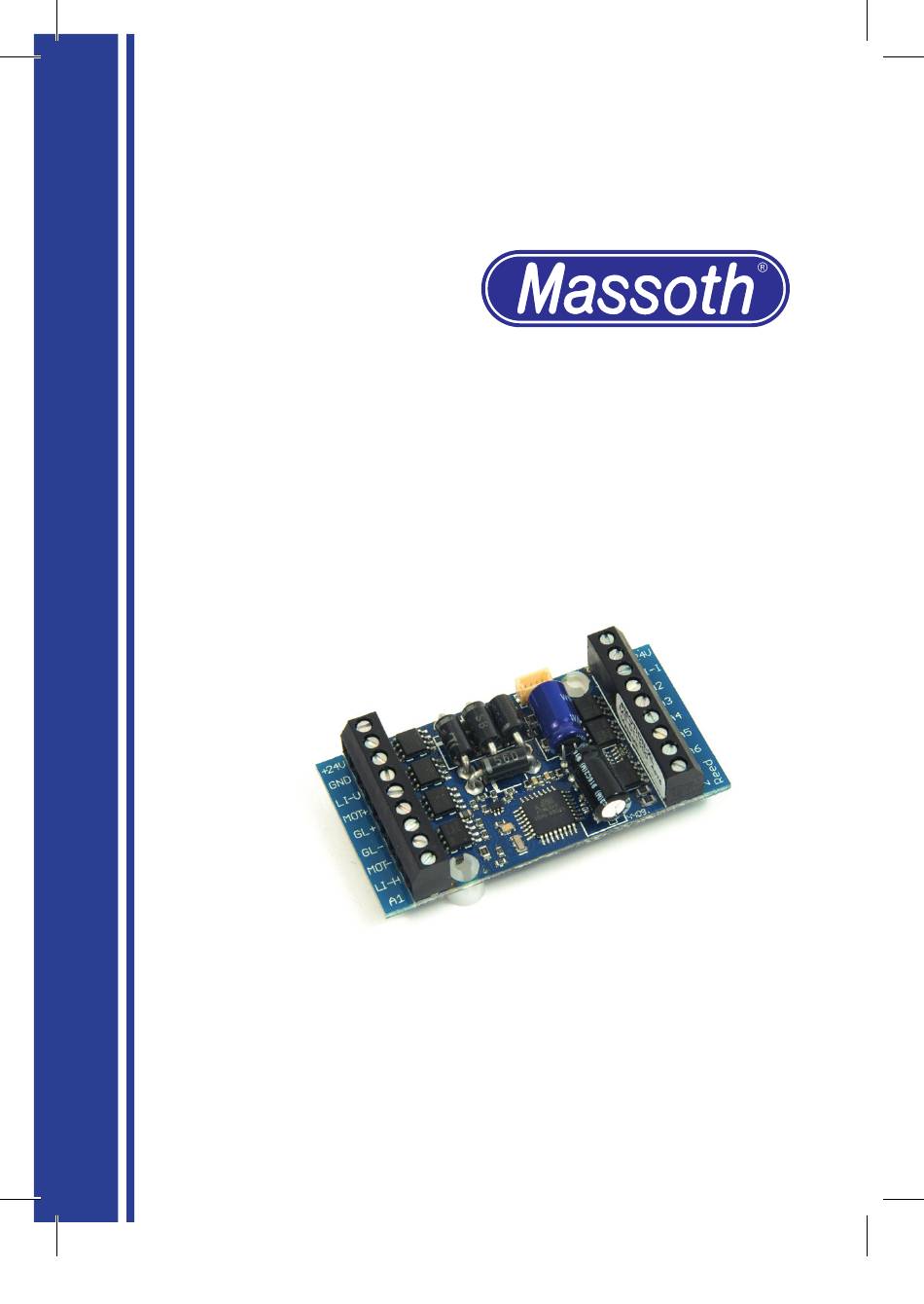

- Page 1 XL Anschlussanleitung eMOTION XL Installation Manual 8150001 1016_BDA_eMOTION_XL_2013_04_ML.indd 1 17.04.2013 12:03:1...
