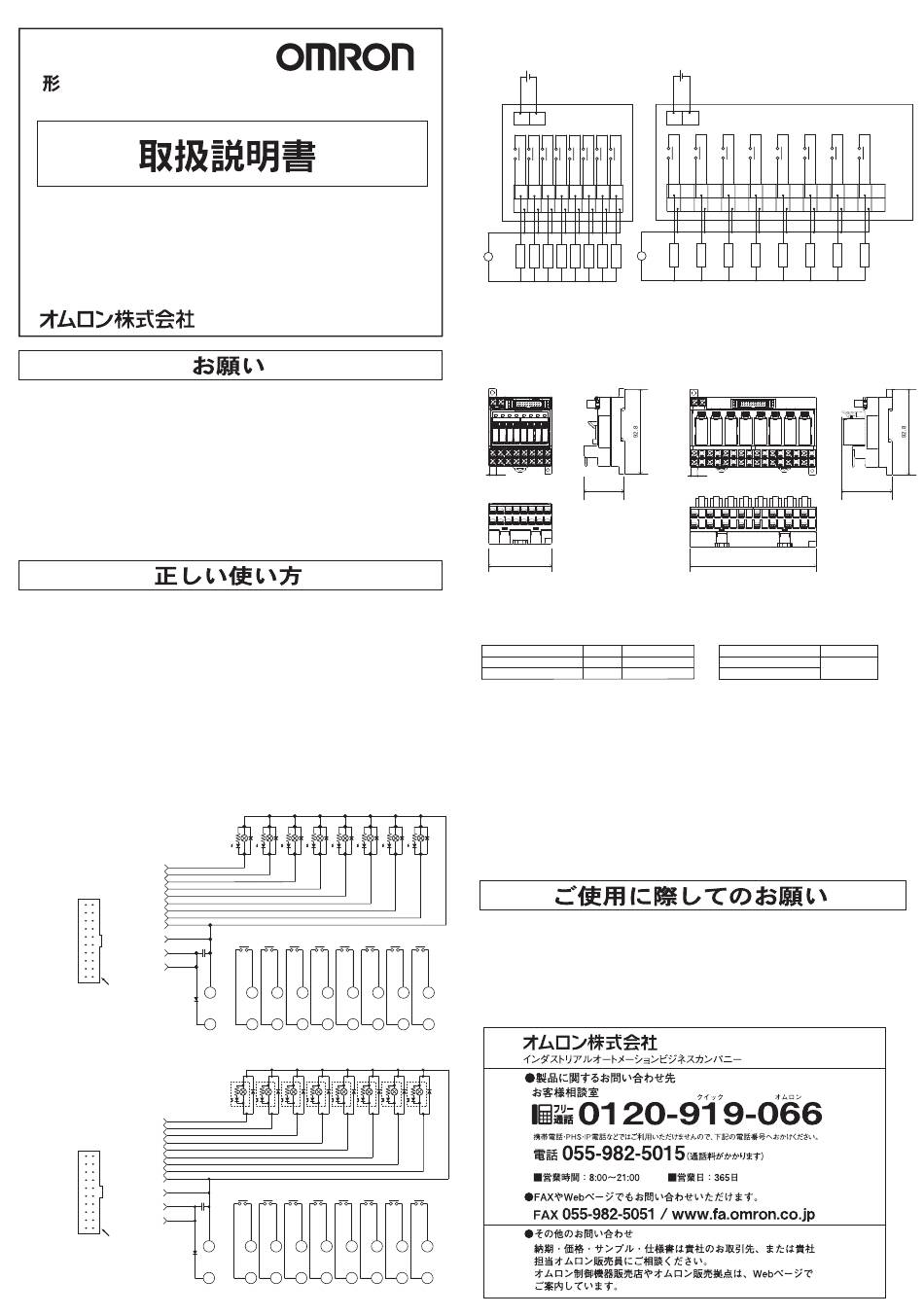

Omron G70D-SOC08 Instruction Manual

G70D(R)-SOC08
リレーターミナル
オムロン製品をお買いあげいただきありがとうございます。
ご注文どおりの製品であるかお確かめのうえ、 この製品を安全に正し
く使用していただくために、 お使いになる前にこの取扱説明書をお読
みになり、 十分にご理解してください。
お読みになった後も、 いつも手元においてご使用ください。
本取扱説明書では主な注意事項のみを記載しています。
●製品を落下させたり、 異常な振動 ・ 衝撃を加えないで下さい。 故障や誤動作の原因となります。
●正しい電源電圧で使用してください。
●配線を十分に確認してから通電してください。
●ケーブルを無理に曲げないでください。 断線する恐れがあります。
●30N以上の力でケーブルを引っ張らないでください。 断線する恐れがあります。
●配線作業を行う場合は、 必ず電源を切った状態で行ってください。 また、 通電中はカバーを閉じた
状態とし端子部には触れないようにしてください。
●DINレール取付けまたはねじ取付けを確実に行ってください。
●開閉容量などの接点定格値を超える負荷に対しては絶対に使用しないでください。 絶縁不良、 接点の
溶着、 接点不良など規定の性能を損なうばかりでなく、 リレー自体の破損 ・ 焼損の原因となります。
●電源事情の悪い場所では特に、 定格の電圧 （や周波数） の電源が供給できるようにしてご使用ください。
●本製品を分解したり、 修理、 改造はしないでください。
●入力用端子には規定の電圧を正しく印加してください。 誤った電圧を印加されますと規定の機能が
発揮されず、 製品自体の破損 ・ 焼損の原因となります。
●次のような環境には設置しないでください。
・ 周囲温度や相対温度が仕様の範囲を超える場所
・ 腐食性ガスや可燃性ガスのある場所
・ 水、 油、 薬品の飛沫がかかる場所
・ 日光が直接あたる場所
・ ちり、 ほこり、 塩分、 鉄分が多い場所
・ 本体に直接振動や衝撃が伝わる場所
・ 温度の変化が急激で結露するような場所
●次のような場所で使用する際は、 遮蔽対策を十分におこなってください。
・ 電源線が近く を通る場所
・ 静電気などによるノイズが発生する場所
・ 強い電界や磁界が生じる場所
●リレーの挿入は脚が曲がらないように垂直に差し込んでください。 また、 リレーにフックが確実に
かかるまでリレー上面を押して下さい。 確実に入っていないと誤動作 ・ 発熱の原因となります。
●シンナー類は装置表面を溶かしたり、 変色させたりしますので絶対に使用しないで下さい。
●電源を入れた状態でのコネクタの脱着は誤動作の原因となりますので避けてください。
■ 内部回路
●形G70D-SOC08
コネクタピン配置図
20
18
（TOP VIEW）
16
14
12
RY100... （1） 20 19 （11）
10
17 （12）
RY101... （2） 18
8
RY102... （3） 16 15 （13）
6
RY103... （4） 14 13 （14）
1
RY104... （5） 12 11 （15）
2
RY105... （6） 10 9 （16）
RY106... （7） 8 7 （17）
3
RY107... （8） 6 5 （18）
0V... （9） 4 3 （19） ...0V
4
24V... （10） 2 1 （20） ...24V
▲マーク
（ ） 内は弊社形XW2Z-Rケーブル使用時
D1
対応コネクタピンNo.です。 ただし、 コネクタ
は20ピンですが、 11〜18は無接続です。
●形G70R-SOC08
コネクタピン配置図
20
18
（TOP VIEW）
16
14
12
RY100... （1） 20 19 （11）
10
RY101... （2） 18 17 （12）
8
15 （13）
RY102... （3） 16
6
RY103... （4） 14 13 （14）
1
RY104... （5） 12 11 （15）
RY105... （6） 10 9 （16）
2
RY106... （7） 8 7 （17）
RY107... （8） 6 5 （18） 3
0V... （9） 4 3 （19） ...0V
4
24V... （10） 2 1 （20） ...24V
▲マーク
（ ） 内は弊社形XW2Z-Rケーブル使用時
D1
対応コネクタピンNo.です。 ただし、 コネクタ
は20ピンですが、 11〜18は無接続です。
0631610-1 B
LED101 LED102 LED103 LED104 LED105
LED100
RY100 RY101 RY102 RY103 RY104 RY105
C1
24V B0 B1 B2 B3 B4 B5
0V A0 A1 A2 A3 A4 A5
RY100 RY101 RY102 RY103 RY104 RY105
C1
24V
B0 B1 B2 B3 B4 B5
0V
A0 A1 A2 A3 A4 A5
■ 端子配列／出力機器接続例
●形G70D-SOC08
DC24V
24V 0V
B0 B1 B2 B3 B4 B5 B6 B7
A0 A1 A2 A3 A4 A5 A6 A7
負 負 負
〜
荷 荷 荷
・ 電圧仕様 （リレー及びターミナル） がありますので使用される場合、 電圧仕様に応じた電源を端子 （24V,0V） に
供給して下さい。 また、 端子 （A0〜7、 B0〜7） は接点出力ですから負荷に応じた電源を供給して下さい。
ショートバーも用意しています。
・ 電源取込み端子はリレーのドライブ電源とコントローラの出力トランジスタに加わる電源を兼ねています。
コントローラと本機との電圧仕様をあわせて下さい。 ノイズの少ない電源をご使用下さい。
■ 外形寸法 （単位 ： mm）
●形G70D-SOC08
０ １ ２ ３ ４ ５ ６ ７
7.1
68.2
・ M4ねじを使用しての取り付けとDINレール取り付けフックを使用してDIN３５mmのレールへの取り付けが
できます。 静電気による故障を避けるために偶発的に人が触らない場所に取り付けてください。
■ オプション （別売）
●交換用リレー
適応リレーターミナル形式
形 G70D-SOC08
形 G70R-SOC08
＊ G6D-1A-ASIは故障率P水準 （参考値） DC5V 1mA
G2R-1-S(N)は故障率P水準 （参考値） DC5V 100mA
●接続ケーブル
・ バラ線圧着端子付きケーブル／形XW2Z-RY□C
・ バラ線ケーブル／形XW2Z-RA□C
・ コネクタ付ケーブル
‒ 富士通コネクタ （１ ： １） ／形XW2Z-R□C
（１ ： ２） ／形XW2Z-RI□C-□、 形XW2Z-RO□C-□
（１ ： ３） ／形XW2Z-R□C-□-□
‒ M I L コネクタ （１ ： １） ／形XW2Z-RI□C、 形XW2Z-RO□C
LED106 LED107
（１ ： ２） ／形XW2Z-RI□-□-D□、 形XW2Z-RM□-□-D□、 形XW2Z-RO□-□-D1
＊ ご使用時は、 内部回路をご覧いただき、 使用するピンをご確認ください。
詳細につきましては、 形XW２Z-Rデータシート （カタログ番号 ： SDCA-005） をご覧下さい。
RY106 RY107
次に示すような条件や環境で使用する場合は、 定格、 機能に対して余裕を持った使い方やフェール
セー フなどの安全対策への配慮をいただく とともに、 当社営業担当者までご相談くださるようお願い
いたします。
1.取扱説明書に記載のない条件や環境での使用。
2.原子力制御 ・ 鉄道 ・ 航空 ・ 車両 ・ 燃焼装置 ・ 医療機器 ・ 娯楽機械 ・ 安全機器などへの使用。
B6 B7
3.人命や財産に大きな影響が予測され、 特に安全性が要求される用途への使用。
A6 A7
RY106 RY107
B6 B7
A6 A7
●形G70R-SOC08
DC24V
24V 0V
B0 B1 B2
A0 A1 A2
負 負 負
負 負 負 負 負
〜
荷 荷 荷
荷 荷 荷 荷 荷
●形G70R-SOC08
7.1
43.5
●ショートバー
定格電圧 形式 適応リレーターミナル形式
DC24V 形 G6D-1A-ASI 形 G70D-SOC08
DC24V 形 G2R-1-S(N) 形 G70R-SOC08
B3 B4 B5 B6 B7
A3 A4 A5 A6 A7
負 負 負 負 負
荷 荷 荷 荷 荷
54.6
136.2
形式
形 G6B-4-SB
