Model 300SCW-1 SelecTone
Wall-Mounted Command Unit
Installation and Maintenance Manual
français...............page 19
español...............página 39
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SelecTone 300SCW-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Federal Signal Corporation SelecTone 300SCW-1

Summary of Contents for Federal Signal Corporation SelecTone 300SCW-1

  • Page 1 Model 300SCW-1 SelecTone ® Wall-Mounted Command Unit Installation and Maintenance Manual 2561090E français....page 19 Rev. E0 913 español....página 39 Printed in U.S.A.
  • Page 2 Warranty – Seller warrants all goods for five years on parts and 2-1/2 years on labor, under the following conditions and exceptions: Seller warrants that all goods of Seller’s manufacture will conform to any descriptions thereof for specifications which are expressly made a part of this sales contract and at the time of sale by Seller such goods shall be commercially free from defects in material or workmanship.

  • Page 3: Table Of Contents

    Table of Contents Safety Message to Installers of Federal Signal Products ..............5 Unpacking the Product .......................... 5 An Overview of the Model 300SCW-1 ....................5 Chassis Description ............................7 Front Panel Features ............................7 Control Circuitry ............................7 TEST Pushbutton ............................7 CANCEL Pushbutton ............................8 Audio Inputs ..............................8 Power Requirements ............................8 Recommendation for the Signal Lines ....................
  • Page 4 Figure 7 Remote switch contacts for tone modules 1 through 4...............14 Figure 8 Typical local power system ........................15 Figure 9 Typical central power system ......................16 SelecTone is a registered trademark of Federal Signal Corporation. © 2013 Federal Signal Corporation. All rights reserved. Model 300SCW-1 Wall-Mounted Command Unit...

  • Page 5: Safety Message To Installers Of Federal Signal Products

    Installation and Maintenance Manual Safety Message to Installers of Federal Signal Products People’s lives depend on your proper installation and servicing of Federal Signal products. It is important to read and follow all instructions shipped with this product. In addition, listed below are some other important safety instructions and precautions you should follow: •...

  • Page 6: Figure 1 Model 300Scw-1 Installation Dimensions

    Installation and Maintenance Manual speakers designed for 25 Vrms line operation (15 W max.). The 300SCW-1 has public address (PA) capability, allowing voice messages or instructions to be announced over the SelecTone system through an optional Model MNC-1 microphone. The microphone is a handheld, noise-canceling microphone that is ideal for use as a local microphone.

  • Page 7: Chassis Description

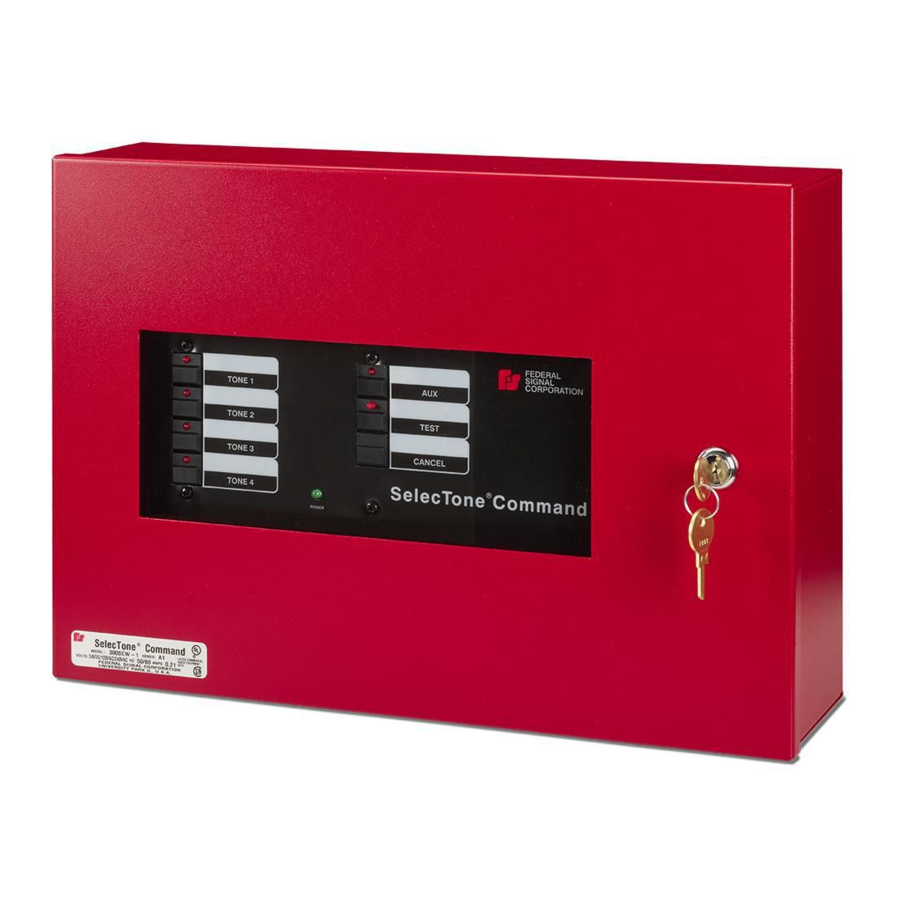

    Installation and Maintenance Manual Chassis Description The Model 300SCW-1 is assembled in a red, powder-coated steel cabinet approximately that is 11.25 in (28.57 cm) high by 16.23 in (41.22 cm) wide by 4.06 in (10.31 cm) deep with a hinged front cover. The cover contains a window through which the pushbutton switches can be seen.

  • Page 8: Cancel Pushbutton

    Installation and Maintenance Manual CANCEL Pushbutton CANCEL pushbutton resets all the manually activated signaling functions of the 300SCW-1. It also provides a momentary dry-contact closure to facilitate remote resetting of any other alarm circuit. The CANCEL contact stays closed as long as the pushbutton is depressed.
  • Page 9 Installation and Maintenance Manual Table 1 Product specifications (continued) Remote Microphone Input Impedance 5 kΩ Input Voltage 16 mVrms (max.) Auxiliary Input Input Impedance 5 kΩ Input Voltage 500 mVrms (max.) Audio Outputs Output Impedance Unbalanced Signal Line 25 Ω (max.) Unbalanced Signal Line, Standby 120 Ω...
  • Page 10 Installation and Maintenance Manual Table 1 Product specifications (continued) Signal to Noise Ratio (< 3 % THD) Local PA 60 dB Remote Microphone 40 dB Auxiliary Input 80 dB Audio Distortion from Auxiliary Input to Balanced Signal Line Output (40 Ω load) Internal Speaker Sound Level at 1 meter 65 dB...

  • Page 11: Recommendation For The Signal Lines

    Installation and Maintenance Manual Recommendation for the Signal Lines REDUCED SOUND OUTPUT — If too small a diameter cable is used, unacceptable signal voltage drop in the signal line will cause reduced sound output from the remote signal device. Only use a cable having wire diameter greater than 22 AWG. The signal lines transfer tone signals and verbal messages from the 300SCW-1 to the remote SelecTone devices.

  • Page 12: Connecting To Remote Devices

    Installation and Maintenance Manual Figure 2 Connections on the back of Model 300SCW-1 AC POWER IN KNOCKOUTS 2 3 4 5 6 9 10 11 12 13 14 15 16 17 2 3 4 7 8 9 10 11 12 13 14 15 16 ACCESS HOLE FOR POTENTIOMETER ADJUSTMENT SHIELDED...

  • Page 13: Unbalanced Line Application

    Installation and Maintenance Manual See Figure 4. For 25 Vrms line operated speakers, connect them directly to the balanced signal output of the 300SCW-1. Connect the speakers in parallel to the terminals TB1-4 and TB1-5 of terminal block TB1 on the 300SCW-1. Unlike the unbalanced line output, this output is not switched. IMPORTANT: Use the balanced signal output only if there are no SelecTone system devices connected to the unbalanced signal output (across TB1-1 and TB1-2).

  • Page 14: Connecting A Low-Level Audio Output

    Installation and Maintenance Manual Connecting a Low-Level Audio Output See Figure 6. The 300SCW-1 also has a 1 Vpp audio output that can be coupled to the audio input of another amplifier. This low-level output is available across terminals TB1-1 and TB1-3. It can also be connected to an analog fiber optic transmitter so that audio can be transmitted over a fiber optic link in an electrically noisy environment. Figure 6 Low-level audio output connections MODEL 300SCW-1 AC POWER IN SIGNAL LINES SHIELDED...

  • Page 15: Installing Selectone Tone Modules

    Installation and Maintenance Manual Installing SelecTone Tone Modules SHOCK HAZARD — Do not perform any installation or maintenance on this system when power is on. Because the 300SCW-1 does not have a power switch, ensure that the power is disconnected before proceeding. Failure to heed this warning may cause serious injury or death.

  • Page 16: 24 Vdc Central Power System

    Installation and Maintenance Manual 24 Vdc Central Power System See Figure 9. In the central power system, all of the remote amplifier power lines are connected in parallel to one or more centrally located power sources that are 24 Vdc. Figure 9 Typical central power system AC POWER IN MODEL 300SCW-1 MODEL 300GC 120 Vac MODEL AM25CK 17 1 POWER LINES...

  • Page 17: Connecting Power To The Selectone System

    Installation and Maintenance Manual Connecting Power to the SelecTone System QUALIFIED INSTALLERS ONLY — This device is to be installed by a trained electrician who is thoroughly familiar with the National Electric Code and will follow the NEC guidelines as well as local codes. SHOCK HAZARD —...

  • Page 18: Getting Replacement Parts

    Installation and Maintenance Manual • All effective warning speakers produce loud sounds which may cause, in certain situations, permanent hearing loss. You should take appropriate precautions such as wearing hearing protection. • After installation, test the sound system to ensure proper operation. •...
  • Page 19 Système de commande mural SelecTone 300SCW-1 Manuel d'installation et d'entretien 2561090E Rev. E0 913 Imprimé aux États-Unis...
