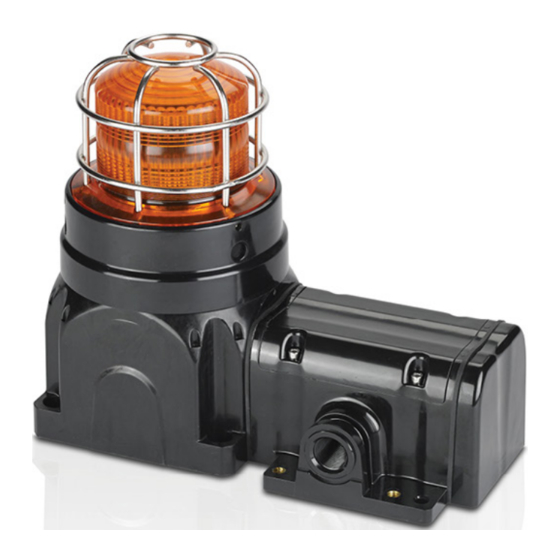

Strobe beacon for use in hazardous locations
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Para ver este manual em Português, acesse www.federalsignal-indust.com.
要查看本手册的简体中文版，请访问
Для просмотра руководства на русском языке перейдите на веб-сайт
www.federalsignal-indust.com.
25500185 en
Rev. A0 1015
Printed in U.S.A.
Model G-STR Strobe Beacon
For Use in Hazardous Locations
Maintenance Instructions
www.federalsignal-indust.com
Global Series
Installation and
español...............página 27
français...............page 53
。

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Global G-STR Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Federal Signal Corporation Global G-STR Series

Summary of Contents for Federal Signal Corporation Global G-STR Series

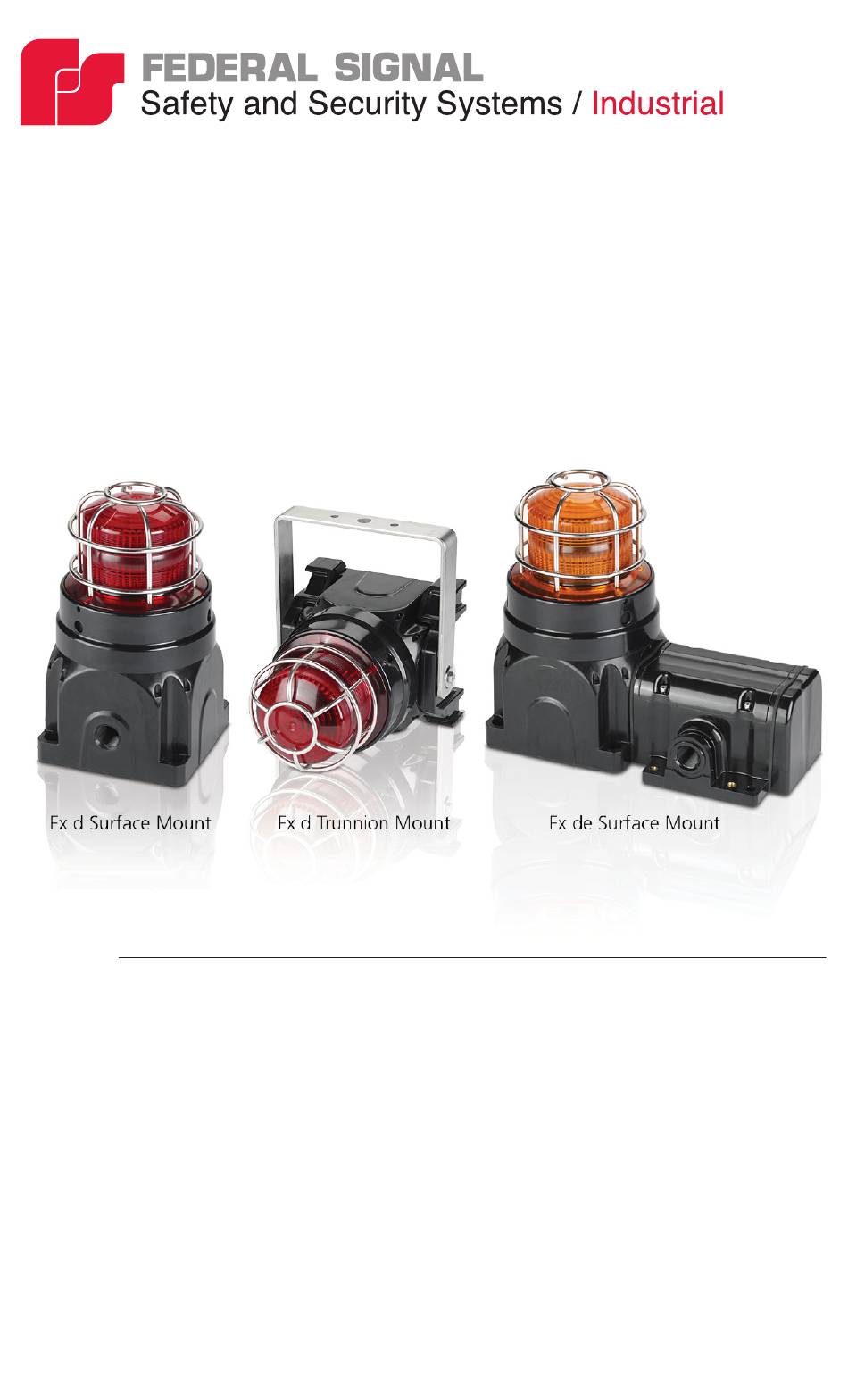

  • Page 1 Global Series Model G-STR Strobe Beacon For Use in Hazardous Locations Installation and Maintenance Instructions Para ver este manual em Português, acesse www.federalsignal-indust.com. 要查看本手册的简体中文版，请访问 。 www.federalsignal-indust.com Для просмотра руководства на русском языке перейдите на веб-сайт www.federalsignal-indust.com. 25500185 en español....página 27 Rev.
