HD Video Capture
Quick Start Guide
Thanks for purchasing ezcap280 HD Video Capture. The following guides you how to set up the
device. Hope this device will bring you nice digital experience.
With this ezcap280 HD Video Capture, you can capture 1080P video from HDMI or
YPbPr(Component Video) port, such as blue ray, set-top-box, computer, game box, etc.

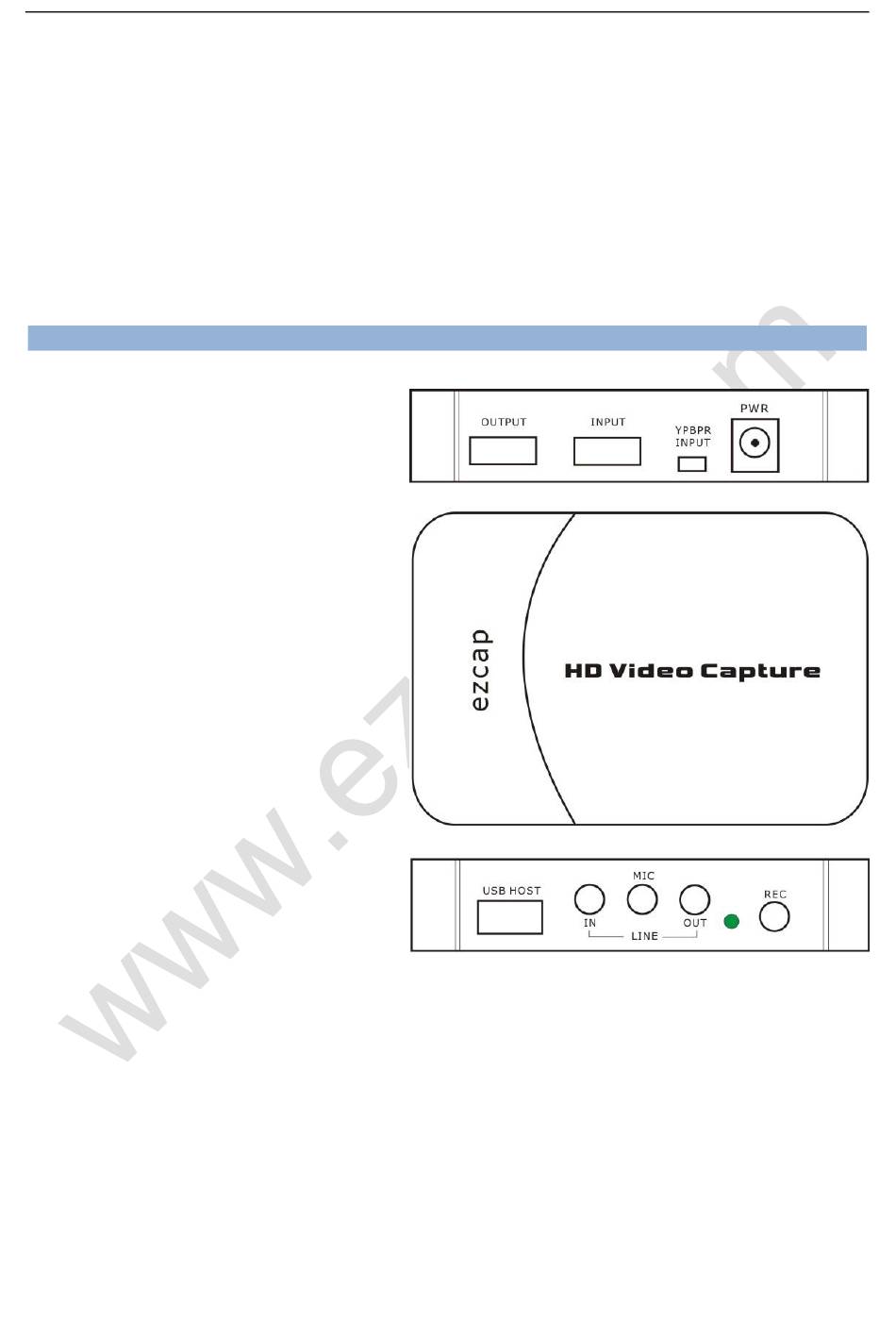

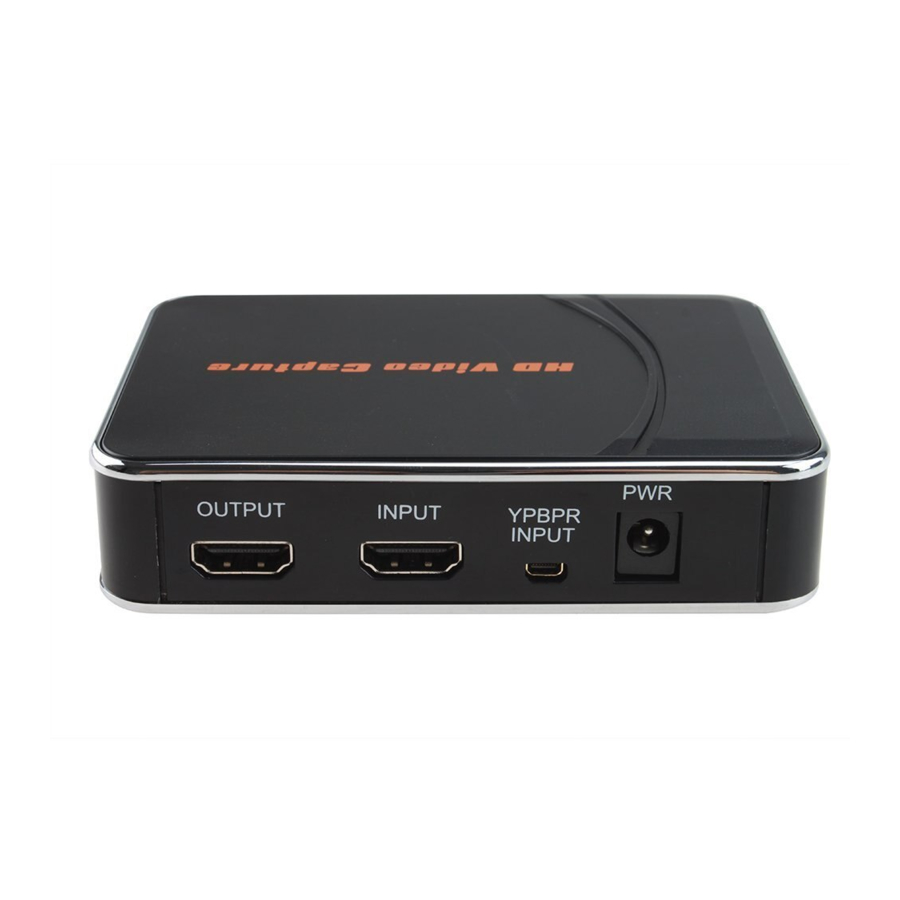

Features/ports and buttons:
1. OUTPUT—HDMI output, pass through
display HDMI or YPbPr video.
2. INPUT—HDMI input.
3. YPBPR INPUT—YPbPr component
input.
4. PWR—DC 5V power supply.
5. USB HOST—For plug USB flash drive or
USB HDD for saving record files.
6. LINE IN—Work with YPbPr input only.
7. MIC—For connect a microphone and
record voice comments when play game (It
only work with component input.)
8. LINE OUT—Audio output.
9. LED indicator—Color be green when
standby, be red when recording.
10. REC button—Press to record/stop.
Advertisement
Related Manuals for EzCAP ezcap280
Summary of Contents for EzCAP ezcap280
- Page 1 HD Video Capture Quick Start Guide Thanks for purchasing ezcap280 HD Video Capture. The following guides you how to set up the device. Hope this device will bring you nice digital experience. With this ezcap280 HD Video Capture, you can capture 1080P video from HDMI or YPbPr(Component Video) port, such as blue ray, set-top-box, computer, game box, etc.
- Page 2 Connections: Ezcap280 have 2 input modes: HDMI, component. And it will automatically recognize the input video source, no need to switch manually. Just please do not to connect 2 source at same time. Connect with HDMI input source: 1, Connect power with DC adaptor 2, Use HDMI cable connect Xbox or other source.
- Page 3 Go settings---System disable “Enable HDCP” option: Note: Disable HDCP option is only for game play, not for blue ray DVD play Connect with Ypbpr component video source (such as DVD player, PS3. Etc):...
- Page 4 Go to the settings---Video output settings, choose “Component/D-Terminal”: At the resolutions setting, make sure the “1080P” option is NOT be ticked, otherwise some game play (e.g. GT5) cannot be recorded by ezcap280: Record: After connection is ready (no matter composite, component, or HDMI),you should see the pass through video on the screen.
- Page 5 1, The input video source disconnected. 2, The USB flash (or SD card) is out of memory. 3, The format for USB flash (or SD card) is not suitable, e.g. exFAT. Ezcap280 support FAT, FAT32, and NTFS. 4, The USB flash (or SD card) is not connected well.
- Page 6 Edit/Convert recorded files: The ezcap280 comes with a video edit software—Arcsoft ShowBiz 3.5, you can edit your video file with it. After install it on computer, and open it. 1, You can combine two or more video in one, just drag them into Showbiz:...
- Page 7 3, Click “Produce” after editing, you can create DVD or upload video to YouTube: 4, Please click “Create file” to create multiple files for different devices, such as apple, PSP, mobile phone, etc:...
-
Page 8: Specifications
Please click the “?” key on the software panel to get the more information and help. Specifications: Connections Interface USB 2.0 Host Digital: HDMI Video Input Analog: Component Video Digital: HDMI Audio Input Analog: RCA L/R, 3.5mm Line In, 3.5mm Micro Phone In Video Output Digital: HDMI (Pass-through from HDMI or Component Input) Digital: HDMI (Pass-through from HDMI or Audio RCA L/R... - Page 9 Note: The exFAT format is not supported. Input / Pass-through: 720 x 480 (60p), 720 x 576 (50p), 1280 x 720p (50p), 1280 x 720p(60p), 1920 x 1080 (50i), 1920 x 1080 (60i), 1920 x 1080 (24p), 1920 x 1080 (25p), 1920 x 1080 (30p), 1920 x 1080 (50p), 1920 x 1080 (60p) Capture: Resolution...
- Page 10 高清视频采集盒 使用说明 ezcap280 高清视频采集盒支持从 HDMI 或色差分量信号采集 1080P 高清视频。 产品采用一键录制设计， 操作简单。 外观、按键及接口 1. OUTPUT—HDMI 视频输出， 用于实时显示 从 HDMI 输入或色差输入到录像盒的视频。 2. INPUT—HDMI 视频输入 3. YPBPR INPUT—色差视频输入. 4. PWR—5V 供电口. 5. USB HOST—用于插入 U 盘或 USB 硬盘盒 以存储录制内容 6. LINE IN—音频输入接口 7. MIC—麦克风输入.
- Page 11 4, 插入 U 盘或移动硬盘 5, “LINE OUT” 音频输出端口用于连接耳机或音箱，如果你不需要则无需连接，因为 HDMI 输出已经包 含音频输出。 注意： 一些 HDMI 视频源有 HDCP 保护， 因此你无法获得视频显示和录制。 如果你一定要通过 HDMI 录制 该类视频，请另行购买带解码功能的 HDMI 分路器或直接的 HDMI 解码器配合使用。同时请注意当地 法律，以上行为与本产品无关。 当你使用电脑格式化你的 U 盘或者移动硬盘，退出程序时请使用”安全退出”选项，而不是直接拔出 U 盘或移动硬盘， 否则可能会在录制期间发生问题。 在选择视频源从 HDMI 输出给高清视频采集盒时，ezcap280 采集盒的 LINE IN 和 MIC IN 两项功能都...
- Page 12 是无效的。 Ezcap280P 采集盒都是可以使用的。 对于索尼 PS4，1.7 或更高版本，有消除 HDCP 的选项。 确认系统版本为 1.7 或更高 设置：settings---System – 不勾选 “Enable HDCP” 选项 注意：消除 HDCP 选项仅仅支持游戏，而不支持蓝光 DVD 等其它光碟。 连 接至色差视频源:...
- Page 13 1, 设备连接电源适配器 2, 使用配备的视频多用线材和色差分量线(需自行购买，含红白音频线)连接至视频源之色差输出端口。 3, 使用 HDMI 线材连接高清视频采集盒的 HDMI OUT 接口到电视机或显示屏的 HDMI 输入接口。 4, 插入 U 盘或移动硬盘 5, “LINE OUT” 音频输出端口用于连接耳机或音箱，如果你不需要则无需连接，因为 HDMI 输出已经包 含音频输出。 6, “MIC”麦克风输入端口， 当你打游戏时，你可以连接你的麦克风来同时录制你的语音和游戏视频。 如果不需要则无需连接。 7, “LINE IN”音频输入端口， 当你录制一段视频想加入一段背景音乐等，可以从一个音乐播放器的音频 输出接口用 3.5MM 线连接到此接口，这样就可以同时录制视频背景音乐。如果不需要则无需连接。 注意： 色差分量为红绿蓝，左右声道音频为红白，请不要混淆这两根红色线材，多用线材的音频红 白是连在一起的，使用时请留意。 注意：与索尼 PS3 的连接使用，需要做如下设置： PS3 setting: For the Component input (1) settings---Video output settings, 选择...
- Page 14 录制: 连接好后，你一定可以在电视或显示器上获得影像和声音，同时绿色指示灯常亮，现在采集盒已经准备 好录制了。 录制非常简单，只要你轻轻按下录制按键，你看到绿色指示灯变为红色，这就代表已经开始录制了。 如果按下录制键，指示灯没有变化的话，或许有如下几种原因，请确认： 1, 输入的视频源没有连接好 2, U 盘或移动硬盘容量已满 3, U 盘、移动硬盘的格式不适合，比如 exFAT 格式。 采集盒支持 FAT、FAT32 和 NTFS 格式。 4, U 盘、移动硬盘没有插好 5, U 盘、移动硬盘还没有准备好，一般插入后需要 4~8 秒的时间 如果要停止录制，你只需再次轻按录制按键，你将会看到 LED 指示灯闪烁几下然后变为绿色常亮，这 时说明已经停止录制， 你可以拔下存储设备了。 注意：当 LED 指示灯闪烁时， 请不要拔下 U 盘，否则有可能会丢失部分录制文件。如果 U 盘录制满， 采集盒会自动停止录制，不会损坏或丢失之前的录制文件。...
- Page 15 1, 程序升级：因为一些原因你或许需要升级程序。 请将新的程序拷贝到 U 盘内，将采集盒电源拔掉， 插上 U 盘，再接上电源，这时指示灯将会闪烁七八秒， 并最终变成绿色常亮，这时表示软件升级成功。 2, 采集盒长时间使用后，你将会看到录制文件名的数值越来越大，比如 Encode_1080P_234。 如果 你觉得不太好管理，而想从 Encode_1080P_0 开始的话，请在采集盒接电前长按录制按键，并接上电 源，大概三秒后， 文件名将会清零。 录制文件的编辑: 本录像盒配送了一个强大的视频编辑软件—Arcsoft ShowBiz 3.5, 您可以使用它来编辑您所录制的视 频。 按照提示安装好软件后打开： 1, 将需要编辑的视频拖入编辑框，比如将两段视频拖入合并为一个视频文件:...
- Page 16 2, 也可以把一段视频分割为两段: 3, 编辑后点击 produce(发布)可以将视频创建为 DVD 或发布到 Youtube: 4, 也可以创建为文件以转换为各种媒 体格式，如 Apple 的格式，PSP 格式 等等。...
- Page 17 视频输入 模拟: 色差分量 数字: HDMI 模拟: RCA 左右声道, 3.5mm 线路输入, 3.5mm 麦克风输入 音频输入 注: ezcap280 的 3.5mm 线路输入和 3.5mm 麦克风输入目前仅支持色差分量 输入,不支持 HDMI 输入，ezcap280P 可以支持 HDMI 输入或色差分量输入。 视频输出 数字: HDMI (从 HDMI 或色差分量输入获得) 数字: HDMI (从 HDMI 或 RCA 左右声道输入获得) 音频输出...
- Page 18 参考标准 U 盘, 移动硬盘 存储介质 注: 不支持 exFAT 格式. 输入 / 输出: 720 x 480 (60p), 720 x 576 (50p), 1280 x 720p (50p), 1280 x 720p(60p), 1920 x 1080 (50i), 1920 x 1080 (60i), 1920 x 1080 (24p), 1920 x 1080 (25p), 1920 x 1080 (30p), 1920 x 1080 (50p), 1920 x 1080 (60p) 录制: 分辨率...
- Page 19 色差分量专用线，HDMI 连接线，电源适配器，软件光盘，说明 配件 书 版本：7.0FV 常见问题汇总: 1, 当选择 HDMI 视频输入时为何无法录制麦克风？ Ezcap280 在使用 HDMI 输入时不支持录制麦克风，仅仅支持色差分量输入时录制麦克风，音频线 路输入也是一样。如果你需要支持 HDMI 输入录制麦克风，请选择购买别的型号 - ezcap280P, ezcap284 等。 2, 为什么不能通过 HDMI 接口直接录制一些设备的视频，比如 PS3 和一些蓝光 DVD？ 因为以上这些设备具有 HDCP 保护功能，你需要购买具有 HDCP 解码的 HDMI 分路器，或者直接 从这些设备的色差分量输出来录制视频。 当然，解码 HDCP 在一些国家和地区是非法的。 3, 为什么 ezcap280 高清录制采集盒无法录制视频？...
- Page 20 直至如图所示。 请右击电脑的扬声器图标选择属性或播放设备，并将 EZCAP28X 设备设定为默认播放设备。 如果 没有设定这一个，你录制的视频将会没有声音。...
- Page 21 7, 为什么从 PS3 的 HDMI 录制视频发现文件没有声音？ 请设置你的 PS3 的音频出设定。 选择音频输出设定--- 选择 HDMI --- 选择手动，不要勾选 Dolby 和 DTS， 然后保存设定即可。...
