Summary of Contents for EzCAP Live Gamer RAW

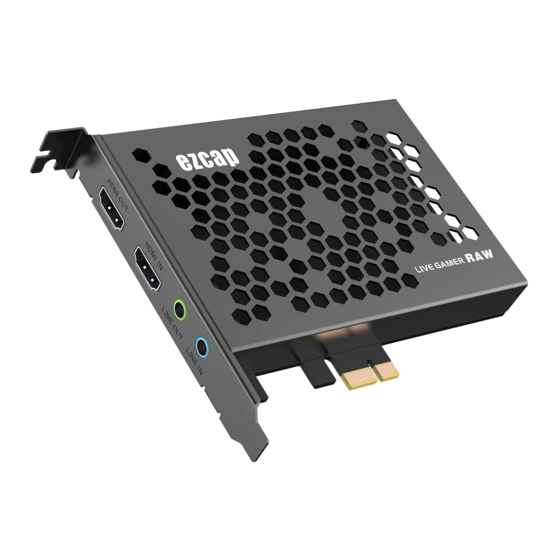

- Page 1 Live Gamer RAW Model number: ezcap324...
- Page 2 2, LINE IN: Connect to Audio mixer or Microphone, and mix the audio with video together. 3, LINE OUT：Connect to Earphone or Speaker. 4, HDMI IN: HDMI input port, connect to console. 5, HDMI OUT: HDMI output port, connect to TV. In the Box ezcap324 Live Gamer RAW x1, Manual x1 Hardware...
- Page 3 For professional live streaming or recording, we suggest use OBS, download link: https://obsproject.com/ Note: ezcap Live Gamer RAW capture card also can work with Mac Pro, and please download OBS Mac version. The operation is similar as working under Windows as...
-
Page 4: Video Setting
Capture Device. Click OK in the new pop-up window. You also can insert a name you want to create for the device. One window will appear you after above. Please click the drop-down box next to Device and select ezcap Live Gamer RAW. Video Setting You should get the video in window. - Page 5 source. Because the default video output resolution of device is 3840 x 2160, and software will not display video if resolution of video source is smaller than 3840 x 2160, such as 1920 x 1080. Now you need to set resolution to 1920 x 1080 or smaller resolution, then you will see the video on the window.
-
Page 6: Audio Setting
You may cannot hear the sound when you finish above settings. Please tick Use custom audio device, and click the drop-down box next to Audio Device and select HDMI (ezcap Live Gamer RAW), you will hear the sound now. If you still cannot hear the sound, please click... - Page 7 Maybe you hear the noise if the resolution is 3820 x 2160. Please click the drop box next to Audio Output Mode as above picture, and change the selection from Capture audio only to Output desktop audio (WaveOut) or Output desktop audio (DirectSound).
- Page 8 Click Output on the left of Settings window as above, in Recording column, you can set Recording Path, Recording Quality, Recording Format, Encoder. If you want record a better quality, one of the suggest setting is: Recording Quality High Quality, Medium File Size Recording Format Encoder Software (x264 low CPU usage preset, increase file size...
-
Page 9: Specifications
drop-down box next to Service to choose the software platform you want, then click icon Apply and OK in the Settings panel. Click Start Streaming in the low right conner of OSB panelt o start streaming, and click Stop Streaming to stop streaming. Note: Please click the help at the top of the OBS interface, and learn more about OBS in the link that pops up. - Page 10 For 4Kp30 or 1080p120 recording: - Intel Core i5-6XXX / AMD Ryzen 3 XXX or above - NVIDIA GTX 1060 / AMD RX 5700 or above - 8 GB* For 1080p60 recording： - Intel Core i5-3330 or above (i7-3770 recommended) - NVIDIA GeForce GTX 650 / AMD Radeon R7 250X or above - 4 GB * RAM must be DDR4 2400 or above...
- Page 11 1, PCI-E X1: 插入到电脑的 PCI-E 槽 2, LINE IN：连接混音器或麦克风,可将音频与视频进行混音. 3, LINE OUT：连接耳机或音箱。 4, HDMI IN: HDMI 输入接口, 连接到游戏机或别的视频源 5, HDMI OUT: HDMI 输出接口, 连接到电视机 包装内容 ezcap324 Live Gamer RAW 游戏采集卡 x1, 说明书 x1 硬件 在安装 ezcap324 Live Gamer RAW 游戏采集卡之前，请确保您的计算机具有可用的 PCIe 插...
- Page 12 注:通常我们建议在 Windows 10 下使用该设备,而不建议于 Windows 7 下使用,如果您确实需 要,请下载驱动并安装. http://www.cddownload.top/ezcap323win7driver.zip 软件 我们推荐免费的专业的直播及录制软件 OBS, 下载地址：https://obsproject.com/ 注: ezcap Live Gamer RAW 游戏采集卡也可与 Mac Pro 配合使用,下载 OBS Mac 版本即可.操 作与下面在 Windows 下使用说明类似. 配合 OBS 使用 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标以运行 OBS。 单击 OSB 面板左下角的图标+， 然后选择视频采集设备。 在弹出的窗口中单击确定， 在这个窗口你也可以为设备改写新的名称。...
- Page 13 点击确定之后，在弹出的窗口中单击设备旁边的下拉框，然后选择 ezcap Live Gamer RAW。 视频设置 这些设置完成后，应该能在软件捕获窗口中看到视频。 如果不能，并且在窗口上看到 Check Resolutions Settings，则需要设置视频分辨率。 单击分辨率/ FPS 类型旁边的下拉框，然后 选择自定义， 然后单击分辨率旁边的下拉框， 选择一种与你的视频源分辨率相同或更小的分辨率。 因为软件的默认视频输出分辨率为 3840 x 2160，并且如果视频源的分辨率小于 3840 x 2160 （例如 1920 x 1080） ，则软件将不会显示视频。你需要将分辨率设置为 1920 x 1080 或更小分 辨率 ，这样才能在窗口中看到视频。...
- Page 14 若您的视频源分辨率为 3840 x 2160, 且将 OBS 分辨率也设置为 3840 x 2160, 你还可能会发 现画面超出了 OBS 画框的范围。此时可右击软件窗口，选择调整输出大小（到源大小）,则可 将画面刚好填满画框。 您可以点击 FPS 旁的下拉框以选择适当的帧率 – 30, 60, 最高 或 匹配输出帧率. 还可点击视 频格式旁的下拉框以选择适当的视频格式 – XRGB, NV12, YUY2 或任意. 设备输出视频格式取决于分辨率, 不同分辨率下不同视频格式的最高可达帧率（FPS）对应关系 如下： 视频格式 最大帧率 3840*2160 NV12 NV12 1920*1080 YUY2 XRGB...
- Page 15 NV12 2560*1440 YUY2 NV12 1280*720 YUY2 XRGB 音频设置 完成以上设置后，你可能听不到声音。 请在上述视频设置的界面下勾选使用自定义的音频设 备，然后单击音频设备旁边的下拉框，选择 HDMI（ezcap Live Gamer RAW） ，你应该能立 即听到声音。单击窗口右下角的确定按键完成设置。 如果仍然听不到声音，请单击混音器界面的 图标，然后选择高级音频属性。 在新的弹出窗 口中，单击音频监听下的下拉框，然后选择仅监听（输出静音） 。 为了音视频同步, 请在上述弹出的窗口中的同步偏移下方填写- 470ms. 你可依据实际情况调整...
- Page 16 数值, 直至音视频完全同步。最后单击界面右下角的关闭按键完成设置。 如果分辨率是 3820 x 2160, 那或许你会听到杂音. 请点击上面图片中音频输出模式旁的下 拉 框 , 将 选 项 从 只 采 集 音 频 改 成 输 出 桌 面 音 频 (WaveOut) 或 输 出 桌 面 音 频 (DirectSound). 注意：如果要更改视频或音频设置，可在软件界面下方的来源窗口，双击视频采集设备，进入视 频采集设备面板，按照上文所说的音视频设置操作步骤更改设置。 录制 单击...
- Page 17 录制质量 高质量，中等文件大小 录制格式 编码器 软件（x264 低 CPU 使用预设，将会增加文件大小） 在各项设置完成后，单击设置面板右下角的应用和确定，然后只需单击 OSB 面板右下角的开始 录制按键即可开始录制视频，单击停止录制即可停止录制。 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流这一栏目下，可以设置串流 的视频比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整）. 单击设置面板左侧的推流图标，然后单击服务这一栏旁边的下拉框以选择所需的软件平台，点 击 设置面板右下角的应用和确定图标完成设置。 单击 OSB 软件面板右下角的开始推流就可以开始直播，点击停止推流就可以停止本次推流。 注意：您可以单击软件界面顶部的帮助菜单，登录 OBS 网站详细了解更多的使用方法. 产品规格 接口 PCIe Gen2 X1 视频输入/输出 HDMI 1.4...
- Page 18 音频输入 HDMI，3.5mm 音频线路输入 音频输出 HDMI，3.5mm 音频线路输出 最大环出分辨率 2160p30, 1440p60, 1080p120 最大录制分辨率 1080p120, 2160p30,1440p60 支持分辨率 2160p, 1440p, 1080p, 720p 视频格式 YUY2, NV12, RGB 尺寸 (长 x 宽 x 高) 126 x 121 x 22 毫米 电脑系统需求 Windows 10 x64, PCI-E X1 插槽 4Kp30 或...
