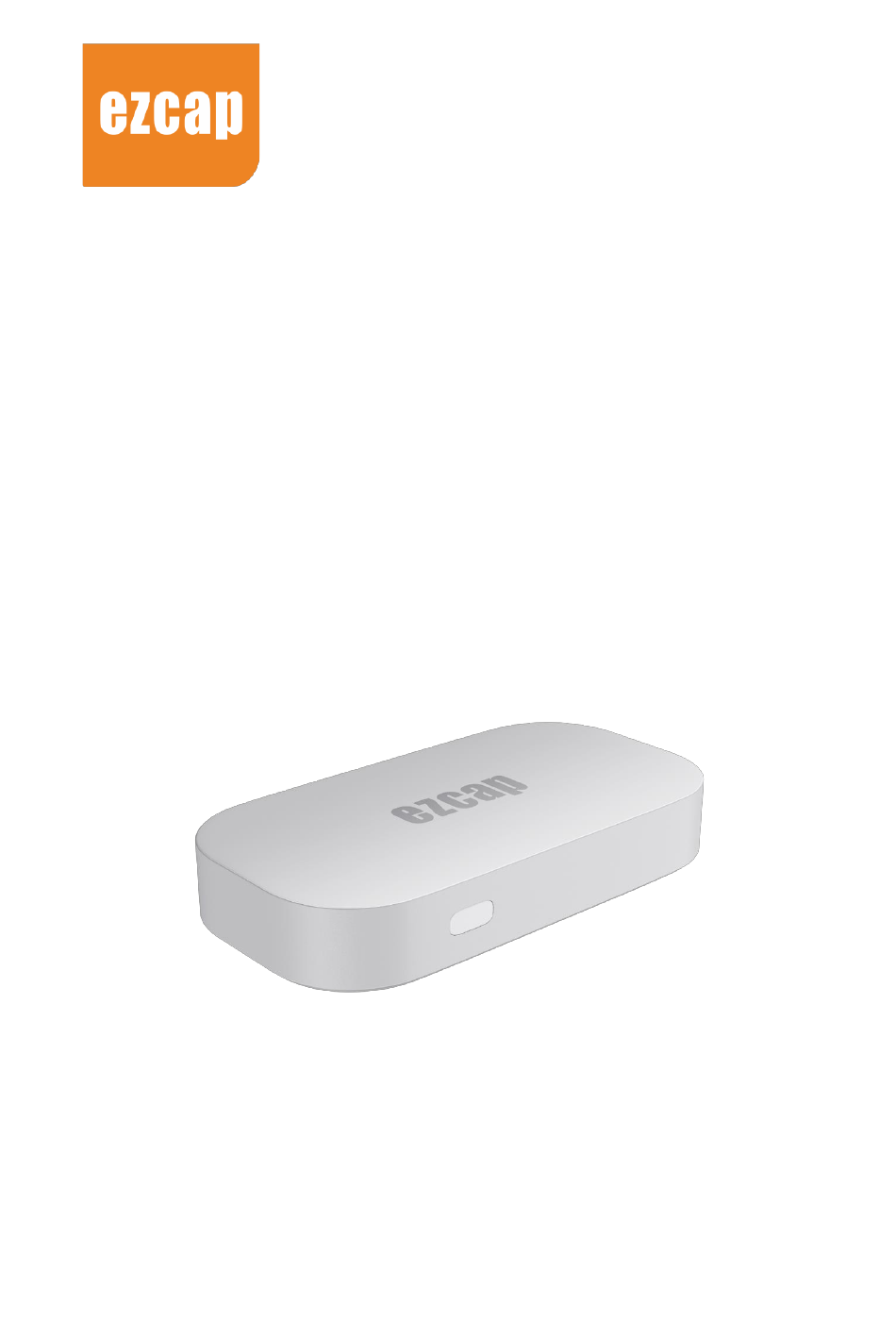

- Page 1 GameLink Neo manual Model: ezcap374 Ver：M374240914...
- Page 2 Thanks for purchasing ezcap374 GameLink Neo game capture card. Please read this manual before use and keep it in a safe place for future reference. You can use this device: Input and output HDMI video up to 2160p60, and capture and stream video up to YUY2 1080p60resolution on your computer.
- Page 3 After download and installation, double click OBS Studio. Click icon +under Sources window, and select Video Capture Device. Click OKin the new pop-up window. Please click Device and select GameLink Neo. Video Setting You should get the video in window. If not, and you see Check Resolutions Settings on...
- Page 4 Please refer to the Specifications part for the corresponding relationship. Audio Setting Please click Audio Output Mode to select Output desktop audio (WaveOut), and tick Use custom audio device, and click Audio Device and select HDMI (GameLink Neo), you will hear the sound.
- Page 5 Please set to - 470ms under Sync offset, for audio and video sync, you can adjust it till your audio video is synchronous. Recording Click Settings of OBS panel, and click Video. Click Base (canvas) Resolution to select the appropriate resolution, and click Output (Scaled) Resolution to select the output resolution.
- Page 6 Video Input / Output (Pass-Through): HDMI ® 2.0 enabled, support 2160p60. Audio Input: HDMI 2.0 Audio Output (Pass-Through): HDMI 2.0 Record Resolution: YUY2/MJPG - 1920 x 1080p60, 1360 x 768p60, 1280 x 1024p60, 1280 x 960p60, 1280 x 720p60, 1024 x 768p60, 800 x 600p60, 720 x 576p60, 720 x 480p60, 640 x 480p60 Dimensions (W x D x H): 120 x 64 x 20 mm Operating System...
- Page 7 The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
- Page 9 GameLink Neo 说明书 型号：ezcap374...
- Page 10 感谢您购买 ezcap374 GameLink Neo 高清游戏采集卡。 请在使用前阅读本手册并将其保存 在安全的地方以备将来参考。您可以使用该设备：输入输出 2160p60 HDMI 视频，采集和直播 高达 YUY2 1080p60。 概览 包装内容 ezcap374 GameLink Neo 高清游戏采集卡 x1, USB-C 转 A 数据线，USB-A/C 转接头 x1，说 明书 x1 产品概览及连接...
- Page 11 3. HDMI IN：HDMI 输入接口, 连接到游戏机或别的视频源。 4. 状态指示灯：设备通电 -红色，连接 HDMI 信号源 -蓝色，打开软件设备运行 -绿色。 软件 我们推荐免费的专业直播及录制软件 OBS, 下载地址：https://obsproject.com/ 开始使用 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标。 单击 OBS 面板左下角的图标+，然后选择视 频采集设备。 在弹出的窗口中单击确定，在弹出的窗口中单击设备旁边的下拉框，然后选择 GameLink Neo。 视频设置 设置完成后应该可以看到视频。 如果不能， 并且在窗口上看到 Check Resolutions Settings， 则需要设置视频分辨率。 单击分辨率/ FPS 类型，然后选择自定义，然后单击分辨率，选择一 种与你的视频源分辨率相同或更小的分辨率。...
- Page 12 您可以点击 FPS 以选择适当的帧率，还可点击视频格式选择适当的视频格式 –YUY2，MJPG， 或任意。 设备输出视频格式取决于分辨率,不同分辨率下不同视频格式的最高可达帧率 （FPS） 可能并不相 同，具体对应关系请参考产品规格部分。 音频设置 点击音频输出模式, 选择输出桌面音频 (WaveOut)，请勾选使用自定义的音频设备，然后单击 音频设备，选择 HDMI（GameLink Neo） ，你应该能立即听到声音。单击确定完成设置。 为了音视频同步,请在上述弹出的窗口中的同步偏移下方填写- 470ms.你可依据实际情况调整数...
- Page 13 值,直至音视频完全同步。最后单击关闭完成设置。 录制 单击 OBS 面板右下角的设置按键， 然后在弹出的设置窗口中单击左侧的视频。 单击基础 （画布） 分辨率选择适当的分辨率,单击常用 FPS 值（帧率）选择 FPS 值。 在各项设置完成后， 单击设置面板右下角的应用和确定， 然后只需单击开始录制即可开始录制视 频，单击停止录制即可停止录制。 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流栏目下，可以设置串流的视频 比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整） 。单击设置面板左侧的推 流图标， 然后单击服务这一栏旁边的下拉框以选择所需的软件平台， 点击设置面板右下角的应用 和确定图标完成设置。单击 OBS 软件面板右下角的开始推流开始直播，点击停止推流停止本次 推流。 注：您可以单击软件界面顶部的帮助菜单了解更多 OBS 的操作和方法. 产品规格 接口：USB 3.2 (Gen 1) Type-C 视频输入/输出（环出） ：HDMI® 2.0 enabled，支持 2160p60。 音频输入：HDMI2.0 音频输出（环出）...
- Page 14 录制分辨率：YUY2/MJPG - 1920 x 1080p60, 1360 x 768p60, 1280 x 1024p60, 1280 x 960p60, 1280 x 720p60, 1024 x 768p60, 800 x 600p60, 720 x 576p60, 720 x 480p60, 640 x 480p60 尺寸 (长 x 宽 x 高)：120 x 64 x 20 mm 电脑系统需求...
