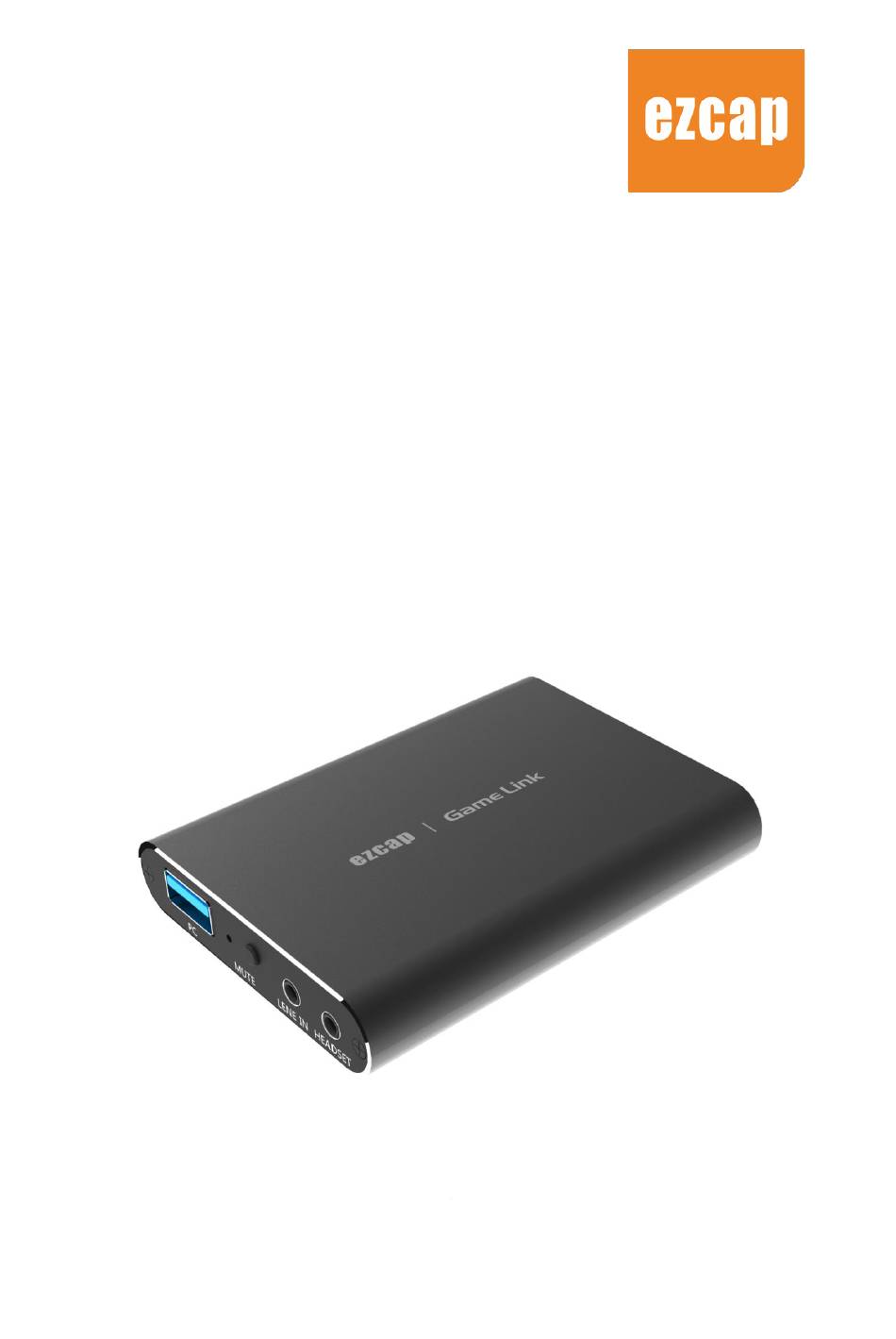

- Page 1 GAME LINK U3 manual...
- Page 2 Thanks for purchasing ezcap371 GameLinkU3 video capture card. Please read this manual before use and keep it in a safe place for future reference. You can use this device: Capture and stream HDMI video up to 1080p60resolution on your computer, and mix microphone and audio line input.
- Page 3 1. PC– To connect to computer USB port 2. Mute switch and LED – Press switch, red LED will be on, and background sound of HDMI video will be muted 3. LINE IN – 3.5mm audio line input (TRS) 4. Headset – 3.5mm audio for line output to earphone and microphone input (CTIA) 5.
-
Page 4: Select Device
For professional live streaming or recording, we suggest use OBS, download link:https://obsproject.com/ Start Work Select Device After download and installation, double click OBS Studio.Click icon +under Sources window, and select Video Capture Device. Click OKin thenew pop-up window. Please click Device and select ezcap GameLinkU3. Video Setting... -
Page 5: Audio Setting
You can click FPSto select the appropriate frame rete, and click Video Format to select video format. Audio Setting Please clickAudio Output Mode to select Output desktop audio (WaveOut), and tick Use custom audio device, and click Audio Device and select HDMI (ezcap GameLinkU3), you will hear the sound now. - Page 6 Set the video latency for make the audio and video synchronized. Right click Video Capture Device then click Filters. Click to add Video Delay (Async),and set 470ms. You can adjust it until the audio and video are synchronized. Recording Click Settings of OBS panel, and clickVideo. Click Base (canvas) Resolution to select the appropriate resolution, and click Output (Scaled) Resolution to select the output resolution.
-
Page 7: Specifications
Apply and OK. Click Stream, then you can click Service to choose the software platform you want, then click icon Apply and OK. Click Start Streaming to start streaming, and click Stop Streaming to stop streaming. Note: Please click the help at the top of the OBS, and learn more aboutOBS. Specifications Interface: USB 3.2 (Gen 1) Type-A (plug and play, UVC) Max Video Input / Output (Pass-Through): HDMI 1.4, 4K60 8bit SDR,... -
Page 8: Operating System
Operating System Windows 10 x64 / 11 x64，USB 3.2 (Gen 1)UVC Port x1 Desktop: Intel Core i5-6XXX or above, NVIDIA GeForce GTX 1060 or above. Laptop: Intel Core i7-7700HQ or above, NVIDIA GeForce GTX1050 Ti or above. 8 GB RAM recommended. macOS 11 / 12, USB 3.2 (Gen 1)UVC Port x1 Apple M1 or Intel i7 quad-core or above, Radeon Pro 555 with 2 GB of VRAM, 16 GB of 2400 MHz DDR4 memory. - Page 10 GAME LINK U3 高清视频采集直播盒 说明书...
- Page 11 感谢您购买 ezcap371 GameLinkU3 视频采集直播盒。 请在使用前阅读本手册并将其保存在 安全的地方以备将来参考。 您可以使用该设备： 采集和直播 HDMI 高清视频， 最高达 1080p60， 并可以与麦克风和线路音频输入混音。 概览 包装内容 ezcap371 GameLink U3 视频采集直播盒 x1, USB-A 3.0 数据线 x1，说明书 x1 产品概览及连接...
- Page 12 1. PC– 连接电脑 USB 接口 2. MUTE 消音开关和指示灯 – 按下红色指示灯亮起，此时 HDMI 背景音被消音 3. LINE IN –3.5mm TRS 音频线路输入，用音频线连接到音频源设备。 4. HEADSET–耳麦接口,同时麦克风输入和耳机输出(CTIA 标准)
- Page 13 5. HDMI IN –HDMI 输入，用 HDMI 线连接视频源。 6. HDMI OUT –HDMI 输出，使用 HDMI 连接线连接到电视机或监视器后，可显示视频输入 源内容。 7. LED 指示灯 – 蓝色 LED 连接电脑常亮，打开采集软件设备运行，会闪烁。 软件 我们推荐免费的专业的直播及录制软件 OBS, 下载地址：https://obsproject.com/ 开始使用 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标。 单击 OBS 面板左下角的图标+，然后选择视 频采集设备。 在弹出的窗口中单击确定，在弹出的窗口中单击设备旁边的下拉框，然后选择 ezcap GameLinkU3。...
- Page 14 视频设置 设置完成后应该可以看到视频。 如果不能， 并且在窗口上看到 Check Resolutions Settings， 则需要设置视频分辨率。 单击分辨率/ FPS 类型，然后选择自定义，然后单击分辨率，选择一 种与你的视频源分辨率相同或更小的分辨率。 若您的视频源分辨率为 3840 x 2160, 且将 OBS 分辨率也设置为 3840x2160, 你还可能会发现 画面超出了 OBS 画框的范围。此时可右击软件窗口，选择调整输出大小（到源大小）,则可将画 面刚好填满画框。 您可以点击 FPS 以选择适当的帧率，还可点击视频格式选择适当的视频格式。...
- Page 15 音频设置 点击音频输出模式, 选择输出桌面音频 (WaveOut)， 请 勾选使用自定义的音频设备，然后单 击音频设备，选择 HDMI（ezcap GameLinkU3） ，你应该能立即听到声音。单击确定完成设 置。 为了音视频同步,右击视频捕获设备， 选择滤镜。 在弹出的视窗中， 点击+后选择视频延迟(异步)。 在新弹出的对话框里输入 470ms，你可以根据实际需要自行调整直至音视频同步为止。 录制 单击 OBS 面板右下角的设置按键， 然后在弹出的设置窗口中单击左侧的视频。 单击基础 （画布） 分辨率选择适当的分辨率,单击常用 FPS 值（帧率）选择 FPS 值。 在各项设置完成后， 单击设置面板右下角的应用和确定， 然后只需单击开始录制即可开始录制视 频，单击停止录制即可停止录制。...
- Page 16 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流栏目下，可以设置串流的视频 比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整） 。单击设置面板左侧的推 流图标， 然后单击服务这一栏旁边的下拉框以选择所需的软件平台， 点击设置面板右下角的应用 和确定图标完成设置。单击 OBS 软件面板右下角的开始推流开始直播，点击停止推流停止本次 推流。 注：您可以单击软件界面顶部的帮助菜单了解更多 OBS 的操作和方法. 产品规格 接口：USB 3.2 (Gen 1) Type-A （即插即用，UVC） 最高视频输入/输出（环出） ：HDMI 1.4，4K60 8bit SDR，YUV420/YCbCr420。 音频输入：HDMI，3.5mm 线路输入（3 极 TRS） ，3.5mm 耳麦输入（4 极 CTIA） 音频输出（环出） ：HDMI，3.5mm 耳麦输出（4 极 CTIA） 环出分辨率：2160p30/60, 1080p24/25/30/50/60, 720p50/60, 576p50, 480p60 最高录制分辨率：YUY2/MJPG –...
- Page 17 电脑系统需求 Windows 10 x64 / 11 x64，USB 3.2 (Gen 1)UVC 接口 x1 台式机：Intel Core i5-6XXX 或更佳，NVIDIA GeForce GTX 1060 或更佳。 笔记本：Intel Core i7-7700HQ 或更佳，NVIDIA GeForce GTX1050 Ti 或更佳。 推荐 8 GB 内存。 macOS 11 / 12，USB 3.2 (Gen 1)UVC 接口 x1 Apple M1 或...
