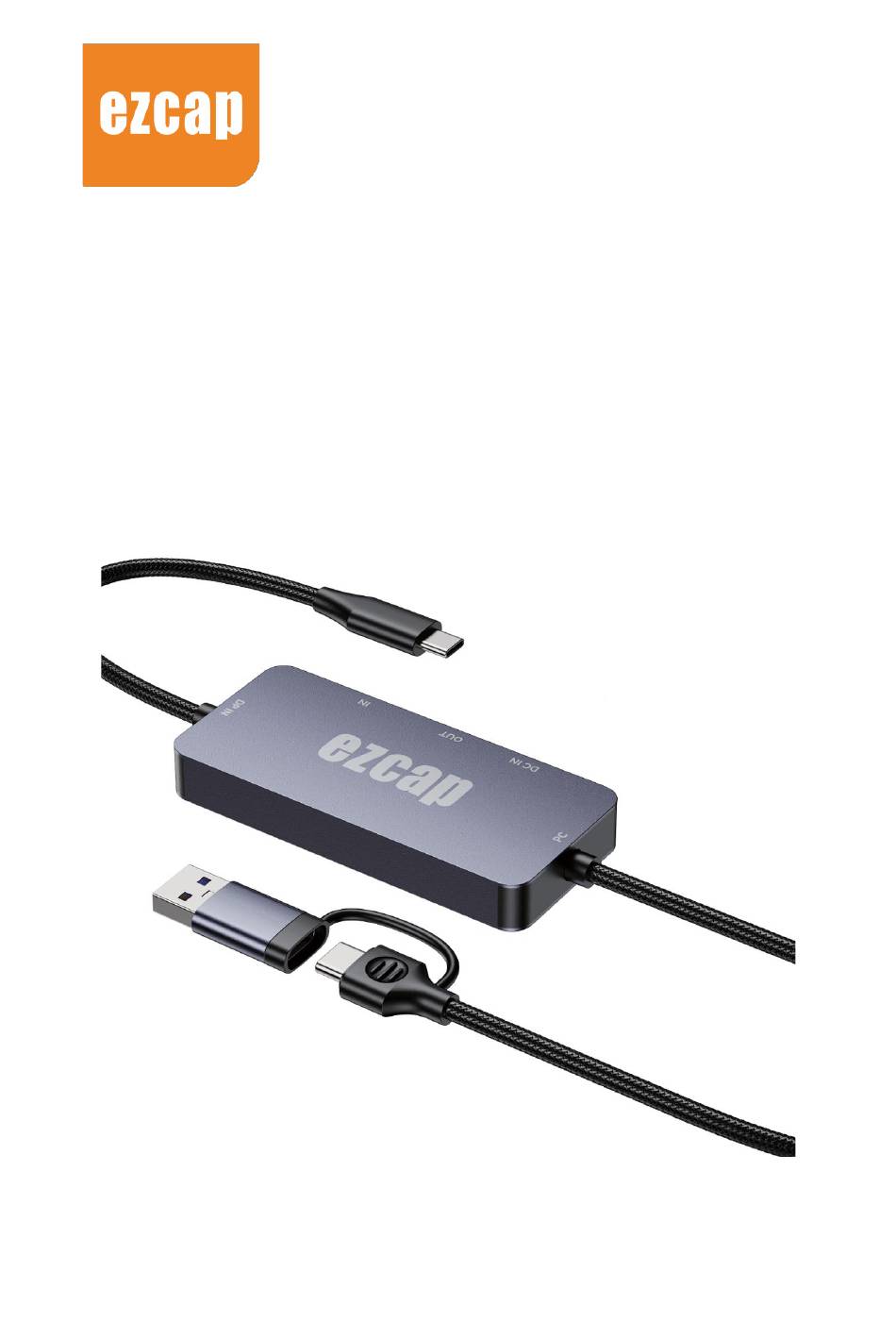

- Page 1 GameLink DP manual Model: ezcap377 Ver：M37720250514...
- Page 2 Thanks for purchasing ezcap377 GameLink DP game capture card. Please read this manual before use and keep it in a safe place for future reference. You can use this device: Input HDMI and DP video, and output HDMI video up to 4KP30 resolution， and capture and stream up to 1080P60 on your computer.
- Page 3 such as Nintendo Switch, iPad, Smart Phone, or Laptop. 2. HDMI IN: HDMI input port, connect to game console or other video source, at the same time, the blue indicator light is on. 3. HDMI OUT: HDMI output port, connect to TV or monitor, at the same time, the blue indicator light is on.
-
Page 4: Select Device
After download and installation, double click OBS Studio. Click icon +under Sources window, and select Video Capture Device. Click OK in the new pop-up window. Please click Device and select ezcap GameLink DP. Video Setting You should get the video in window. If not, and you see Check Resolutions Settings on the window, you need to set the video resolution. -
Page 5: Audio Setting
Click Audio Output Mode to select Output desktop audio (WaveOut), then click Click the icon + under source window, and select Audio Input Capture. Click OK in the pop-up window. Click Device and select , then click OK to ezcap GameLink DP finish audio settings. -
Page 6: Specifications
Recording Click Settings of OBS panel, and click Video. Click Base (canvas) Resolution to select the appropriate resolution, and click Output (Scaled) Resolution to select the output resolution. Click Common FPS Values to select the FPS values. After setting, click Apply and Ok, then simply click Start Recording to start recording video, and click Stop Recording to stop recording. -
Page 7: Operating System
Video Input: HDMI ® 1.4 enabled, and DisplayPort 1.4. Video Output: HDMI PD Charge: Power Delivery 3.0 HDMI Output Resolution: 2160p30, 1080p24/25/30/50/60/120, 720p50/60, 576p50, 480p60 Record Resolution: YUY2/MJPG – 3840 x 2160p18, 2560 x 1440p30, 1920 x 1080p60, 1360 x 768p60, 1280 x 1024p60, 1280 x 960p60, 1280 x 720p60, 1024 x 768p60, 800 x 600p60, 720 x 576p60, 720 x 480p60, 640 x 480p60 Dimensions (W x D x H): 89 x 40 x 12 mm (not included cable, about 200mm for the cable of connecting to PC, and about 1m for connecting to DP source device) - Page 8 The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
- Page 9 GameLink DP HDMI/DP 高清游戏采集卡 说明书 型号：ezcap377...
- Page 10 感谢您购买 ezcap377 GameLink DP 高清游戏采集卡。 请在使用前阅读本手册并将其保存在 安全的地方以备将来参考。您可以使用该设备：输入 HDMI 和 DP 视频，输出 HDMI，最高可 达 4KP30 分辨率，采集和直播最高达 1080P60。 概览 包装内容 ezcap377 GameLink DP 高清游戏采集卡, 说明书 产品概览及连接 1. DP IN：DisplayPort 输入接口，连接到带 DP 输出功能的设备，如任天堂 Switch、iPad、 部分智能手机和笔记本电脑等。 2. HDMI IN：HDMI 输入接口, 连接到游戏机或别的视频源，此时蓝色指示灯亮起。 3. HDMI OUT：HDMI 输出接口, 连接到电视机或显示器，此时蓝色指示灯亮起。...
- Page 11 4. 设备运行指示灯：软件侦测到设备，绿色指示灯闪烁。 5. DC IN：PD 快充，仅对 DP 输入的视频源设备有效。 6. PC：连接电脑 USB 接口。 注意： 1，请不要同时连接 HDMI IN 接口和 DP IN 接口到视频源设备。 2， 如果无需通过电脑进行视频采集或直播， 而仅仅对 DP 输入的视频源通过 HDMI OUT 投屏， 则可以直接将 PC 接口连接到 USB 充电器即可，无需连接电脑。 软件 我们推荐免费的专业的直播及录制软件 OBS, 下载地址：https://obsproject.com/ 开始使用 连接视频源设备和其它 请确认需要连接的视频源设备的输出模式为 HDMI 还是 DP 视频，并用 HDMI 线连接视频源与 设备，或直接使用设备的...
- Page 12 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标。 单击 OBS 面板左下角的图标+，然后选择视 频采集设备。 在弹出的窗口中单击确定，在弹出的窗口中单击设备旁边的下拉框，然后选择 ezcap GameLink DP。 视频设置 设置完成后应该可以看到视频。 如果不能， 并且在窗口上看到 Check Resolutions Settings， 则需要设置视频分辨率。 单击分辨率/ FPS 类型，然后选择自定义，然后单击分辨率，选择一 种与你的视频源分辨率相同或更小的分辨率。 您可以点击 FPS 以选择适当的帧率– 30,60,最高 或 匹配输出帧率。还可点击视频格式选择适 当的视频格式 – YUY2，MJPG 或任意。 设备输出视频格式取决于分辨率,不同分辨率下不同视频格式的最高可达帧率 （FPS） 可能并不相 同，具体对应关系请参考产品规格部分。 音频设置...
- Page 13 单击 OBS 面板左下角来源下方的图标 +，选择音频输入采集。 在弹出的窗口中单击确定。在 新窗口中单击设备，选择 ezcap GameLink DP，点击“确定”完成音频设置。 录制 单击 OBS 面板右下角的设置按键， 然后在弹出的设置窗口中单击左侧的视频。 单击基础 （画布） 分辨率选择适当的分辨率,单击常用 FPS 值（帧率）选择 FPS 值。 在设置完成后，单击设置界面右下角的应用和确定按键以保存设置。 在各项设置完成后， 单击设置面板右下角的应用和确定， 然后只需单击开始录制即可开始录制视 频，单击停止录制即可停止录制。 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流栏目下，可以设置串流的视频 比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整） 。单击设置面板左侧的推 流图标， 然后单击服务这一栏旁边的下拉框以选择所需的软件平台， 点击设置面板右下角的应用 和确定图标完成设置。单击 OBS 软件面板右下角的开始推流开始直播，点击停止推流停止本次...
- Page 14 推流。 注：您可以单击软件界面顶部的帮助菜单了解更多 OBS 的操作和方法. 产品规格 接口：USB 3.2 Gen 1 视频输入：符合 HDMI® 1.4，和 DisplayPort 1.4 规格。 视频输出：HDMI 1.4 PD 充电：Power Delivery 3.0 HDMI 输出分辨率：2160p30，1080p24/25/30/50/60/120，720p50/60，576p50，480p60 录制分辨率：YUY2/MJPG – 3840 x 2160p18，2560 x 1440p30，1920 x 1080p60，1360 x 768p60， 1280 x 1024p60， 1280 x 960p60， 1280 x 720p60， 1024 x 768p60， 800 x 600p60， 720 x 576p60，720 x 480p60，640 x 480p60 尺寸...
- Page 15 推荐 8 GB 内存。 macOS 11 / 12，USB 3.2 Gen 1 接口 x1 Apple M1 或 Intel i7 quad-core 或更佳, Radeon Pro 555（2 GB VRAM） ，16 GB 2400 MHz DDR4 内存。 HDMI、HDMI High-Definition Multimedia Interface 等词汇、HDMI 商业外观及 HDMI 标 识均为 HDMI Licensing Administrator, Inc. 的商标或注册商标。...
