HD Video Capture
Quick Start Guide
Thanks for purchasing ezcap280 HD Video Capture. The following guides you how to set up the
device. Hope this device will bring you nice digital experience.
With this ezcap280 HD Video Capture, you can capture 1080P video from HDMI or YPBPR
(Component Video) port, such as PS3, PS4, XBOX, XBOX ONE, Blue ray and so on.

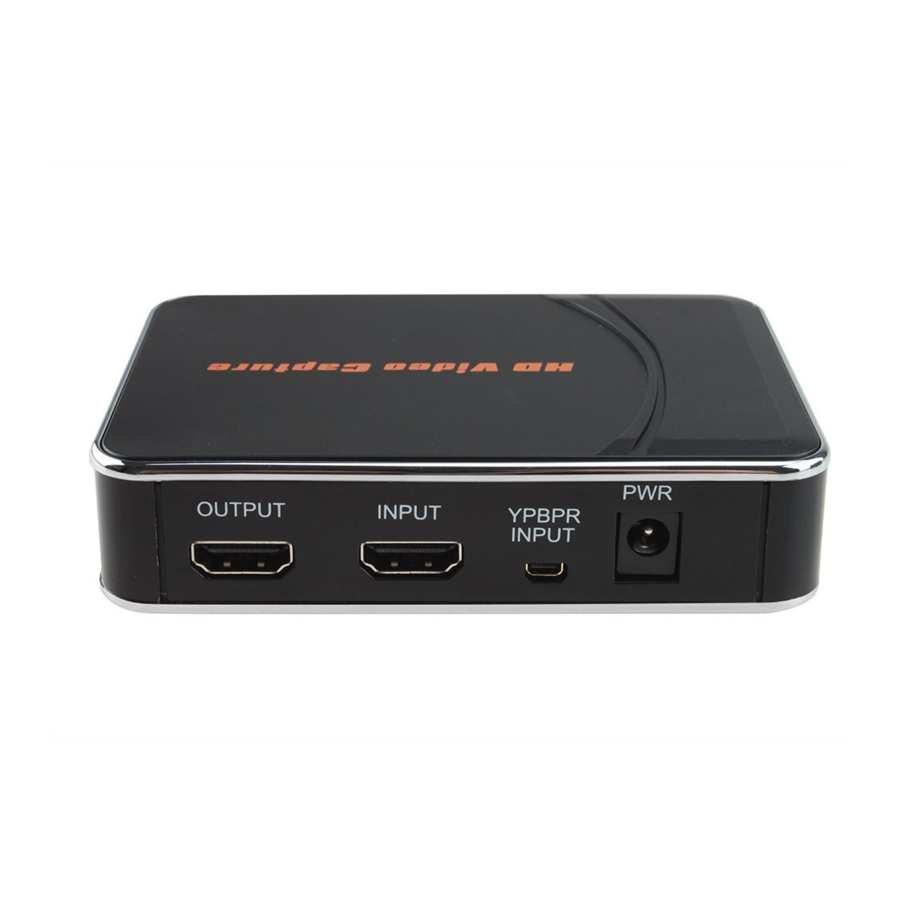

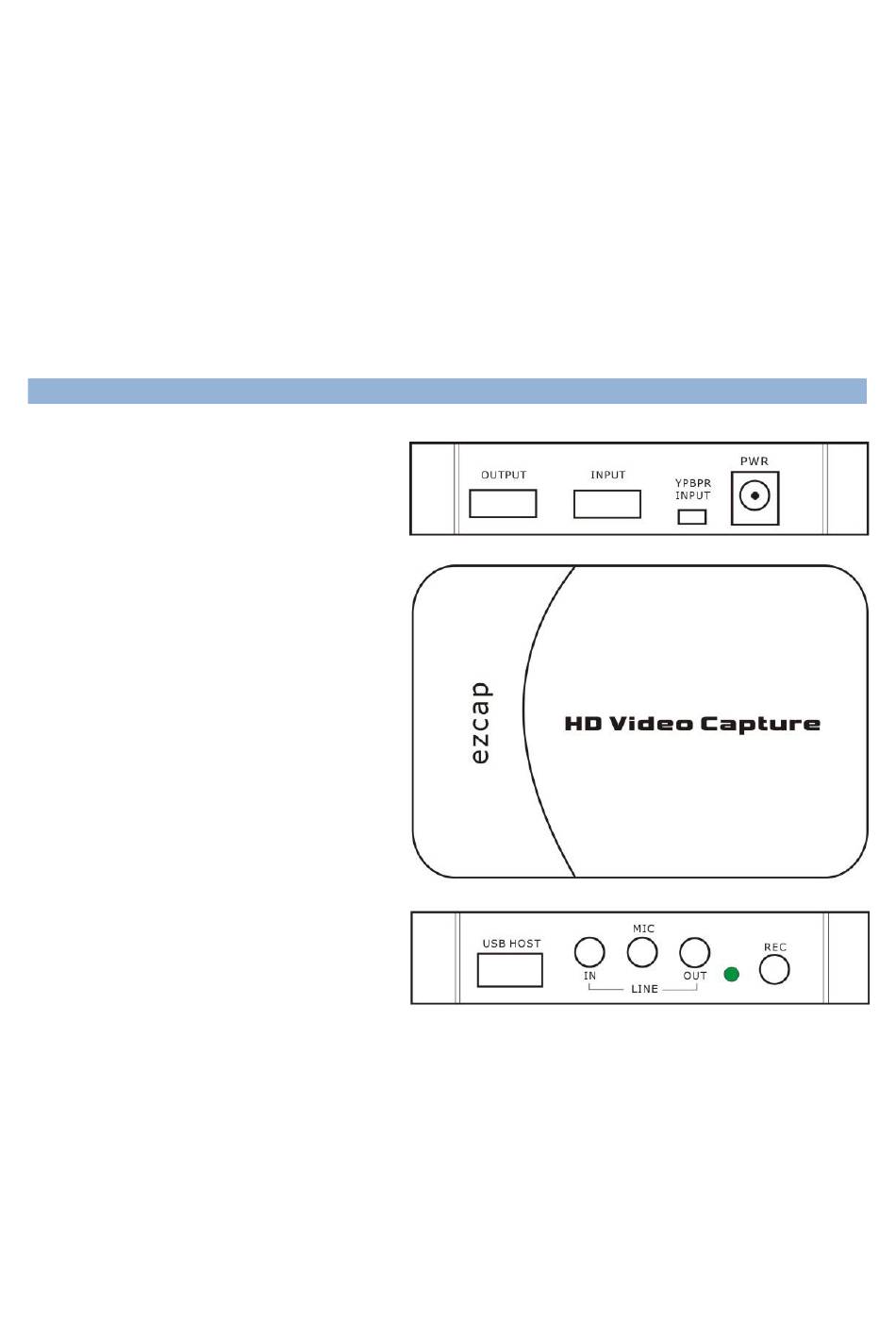

Features/ports and buttons:
1. OUTPUT—HDMI output, pass through
display HDMI or YPBPR video.
2. INPUT—HDMI input.
3. YPBPR INPUT—YPBPR component
input.
4. PWR—DC 5V power supply.
5. USB HOST—Plug USB drive or USB
HDD to save record files.
6. LINE IN—Work with YPBPR input only.
7. MIC—Connect a microphone and record
voice comments when play game.
8. LINE OUT—Audio output.
9. LED indicator—Color will be green when
standby, be red when recording.
10. REC button—Press to record/stop.
Note:
Model ezcap280HB don't have
YPBPR INPUT, LINE IN and LINE OUT ports.
