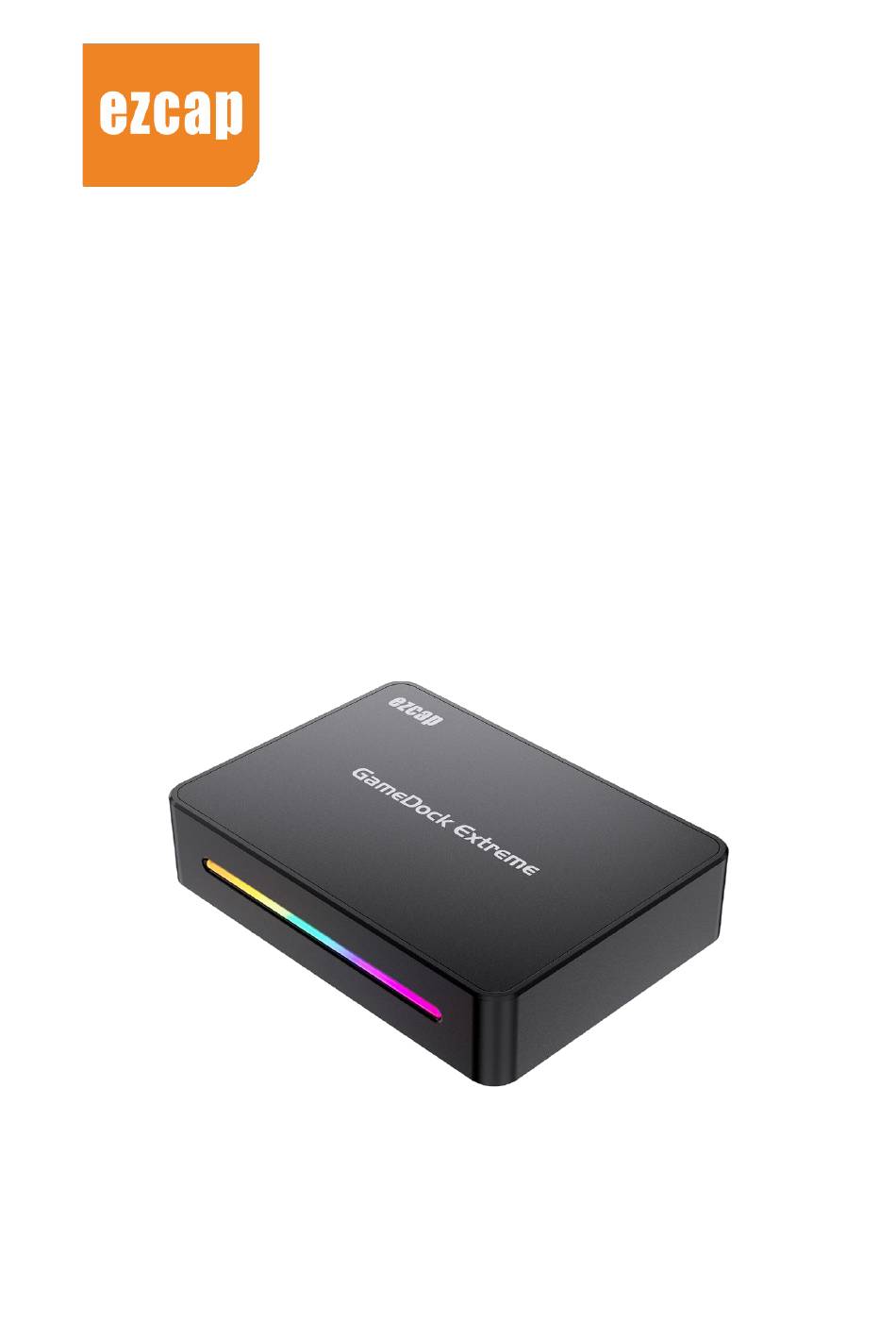

- Page 1 GameDock Extreme manual Model: ezcap360 Ver：M360Q20240914...
- Page 2 Thanks for purchasing ezcap360 GameDock Extreme game capture card. Please read this manual before use and keep it in a safe place for future reference. You can use this device: Capture and stream HDMI video up to 2160p60or 1080p120 resolution on your computer, and mix microphone and audio line input for mixing audio.
- Page 3 1. PC: To connect to computer USB port. 2. HDMI OUT: HDMI output port, connect to TV or monitor. 3. HDMI IN: HDMI input port, connect to game console or other video source. Support HDR and VRR input. Supports LPCM 5.1 and 7.1 channel audio pass through. 4.
- Page 4 6. Status Indicator: WHITE flashing - Power on. RED flashing - Software detected device but no HDMI input. BLUE flashing- HDMI input. Colorful slow flashing - Device running.（Note: Different versions have different displays. Power on – Red, HDMI input – Blue, Device running –Colorful slow flashing. ） Software For professional live streaming or recording, we suggest use OBS, download link: https://obsproject.com/...
- Page 5 The video format options depend on resolution, the max FPS depends on both resolution and video format. Please refer to the Specifications part for the corresponding relationship. Audio Setting Please tick Use custom audio device, and click Audio Device and select HDMI (ezcap...
- Page 6 GameDock Extreme), you will hear the sound now. If you still cannot hear the sound, please click Setting under Audio Mixer and Video Capture Device at the bottom middle of OBS panel as below picture and select Advanced Audio Properties. Then click Audio Mornitoring and select Monitor Only (mute output).
- Page 7 Recording Click Settings of OBS panel, and click Video. Click Base (canvas) Resolution to select the appropriate resolution, and click Output (Scaled) Resolution to select the output resolution. Click Common FPS Values to select the FPS values. If you want to record 120HZ video, please click Common FPS Values and select Integer FPS Values, then enter120 in the window on the right.
- Page 8 Note: Please click the help at the top of the OBS, and learn more aboutOBS. Specifications Interface: USB 3.2 (Gen 1) Type-C Video Input / Output (Pass-Through): HDMI ® 2.0 enabled Audio Input: HDMI 2.0, 3.5mm Line In (TRS 3-pole), 3.5mm headset microphone input (CTIA 4-pole) Audio Output (Pass-Through): HDMI 2.0, 3.5mm headset earphone output (CTIA 4-pole)
- Page 9 Operating System Windows 10 x64 / 11 x64，USB 3.2 (Gen 1) Portx1 Desktop: Intel Core i5-6XXX or above, NVIDIA GeForce GTX 1060 or above. Laptop: Intel Core i7-7700HQ or above, NVIDIA GeForce GTX1050 Ti or above. 8 GB RAM recommended. macOS 11 / 12, USB 3.2 (Gen 1) Port x1 Apple M1 or Intel i7 quad-core or above, Radeon Pro 555 with 2 GB of VRAM, 16 GB of 2400 MHz DDR4 memory.
- Page 10 高清游戏采集卡 说明书 型号：ezcap360...
- Page 11 感谢您购买 ezcap360 GameDock Extreme 高清游戏采集卡。 请在使用前阅读本手册并将其 保存在安全的地方以备将来参考。您可以使用该设备：采集和直播 HDMI 超清视频，最高达 2160p60，并可以耳麦输入和线路音频输入混音， 。 概览 包装内容 ezcap360 GameDock Extreme 高清游戏采集卡 x1, USB-C 转 A 数据线，说明书 x1 产品概览及连接...
- Page 12 1. PC：连接电脑 USB 接口 2. HDMI OUT：HDMI 输出接口, 连接到电视机 3. HDMI IN：HDMI 输入接口, 连接到游戏机或别的视频源。支持 HDR 及 VRR 输入。支持 LPCM 5.1 及 7.1 声道音频环出。 4. HEADSET：耳麦接口，同时麦克风输入和耳机输出(支持 CTIA 标准) 5. LINE IN：连接混音器，可将音频与视频进行混音...
- Page 13 6. 状态指示灯：白色闪烁 -设备通电。红色闪烁 – 软件识别设备但无 HDMI 接入。蓝色呼吸 -连接 HDMI 信号源。彩色慢闪 -设备正常运行。 （注：不同版本可能状态指示有所不同。设 备通电 -红色渐变。连接 HDMI 信号源 -蓝色渐变。打开软件设备运行 -彩色缓慢闪烁。 ） 软件 我们推荐免费的专业的直播及录制软件 OBS, 下载地址：https://obsproject.com/ 开始使用 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标。 单击 OBS 面板左下角的图标+，然后选择视 频采集设备。 在弹出的窗口中单击确定，在弹出的窗口中单击设备旁边的下拉框，然后选择 ezcapGameDock Extreme。 视频设置...
- Page 14 则需要设置视频分辨率。 单击分辨率/ FPS 类型，然后选择自定义，然后单击分辨率，选择一 种与你的视频源分辨率相同或更小的分辨率。 若您的视频源分辨率为 3840 x 2160, 且将 OBS 分辨率也设置为 3840x2160, 你还可能会发现 画面超出了 OBS 画框的范围。此时可右击软件窗口，选择调整输出大小（到源大小）,则可将画 面刚好填满画框。 您可以点击 FPS 以选择适当的帧率– 30,60,最高 或 匹配输出帧率。还可点击视频格式选择适 当的视频格式 – NV12，I420，YUY2，RGB24，MJPG，或任意。 设备输出视频格式取决于分辨率,不同分辨率下不同视频格式的最高可达帧率 （FPS） 可能并不相 同，具体对应关系请参考产品规格部分。 音频设置 请勾选使用自定义的音频设备， 然后单击音频设备， 选择 HDMI （ ezcap GameDock Extreme） ， 你应该能立即听到声音。单击确定完成设置。...
- Page 15 如果仍然听不到声音，请单击混音器界面的设置图标，然后选择高级音频属性。 在新的弹出窗 口中，单击音频监听，然后选择仅监听（输出静音） 。 为了音视频同步,请在上述弹出的窗口中的同步偏移下方填写- 470ms.你可依据实际情况调整数 值,直至音视频完全同步。最后单击关闭完成设置。 如果无法完成上述音频设置听到声音， 还可以点击上面图片中音频输出模式, 选择输出桌面音频 (WaveOut)，这样就可以听到声音了。 录制 单击 OBS 面板右下角的设置按键， 然后在弹出的设置窗口中单击左侧的视频。 单击基础 （画布）...
- Page 16 分辨率选择适当的分辨率,单击常用 FPS 值（帧率）选择 FPS 值。如果要录制 120HZ 视频，请 单击常用 FPS 值 （帧率） 本身的下拉框， 选择整数 FPS 值 （帧率） ， 然后在右侧栏框处输入 120。 在设置完成后，单击设置界面右下角的应用和确定按键以保存设置。 在各项设置完成后， 单击设置面板右下角的应用和确定， 然后只需单击开始录制即可开始录制视 频，单击停止录制即可停止录制。 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流栏目下，可以设置串流的视频 比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整） 。单击设置面板左侧的推 流图标， 然后单击服务这一栏旁边的下拉框以选择所需的软件平台， 点击设置面板右下角的应用 和确定图标完成设置。单击 OBS 软件面板右下角的开始推流开始直播，点击停止推流停止本次 推流。 注：您可以单击软件界面顶部的帮助菜单了解更多 OBS 的操作和方法.
- Page 17 产品规格 接口：USB 3.2 (Gen 1) Type-C 视频输入/输出（环出） ：HDMI® 2.0 enabled 音频输入：HDMI2.0，3.5mm 线路输入（3 极 TRS） ，3.5mm 耳麦输入（4 极 CTIA） 音频输出（环出） ：HDMI2.0，3.5mm 耳麦输出（4 极 CTIA） 最高 HDR 环出分辨率：2160p60，1440p144/120，1080p240 最高 VRR 环出分辨率： 3840x 2160 - VRR(48-60 Hz)， 1920 x 1080 - VRR(48-120 Hz)。 （注： 不支持...
- Page 18 推荐 8 GB 内存。 macOS 11 / 12，USB 3.2 (Gen 1)接口 x1 Apple M1 或 Intel i7 quad-core 或更佳, Radeon Pro 555（2 GB VRAM） ，16 GB 2400 MHz DDR4 内存。 HDMI、HDMI High-Definition Multimedia Interface 等词汇、HDMI 商业外观及 HDMI 标 识均为 HDMI Licensing Administrator, Inc. 的商标或注册商标。...
