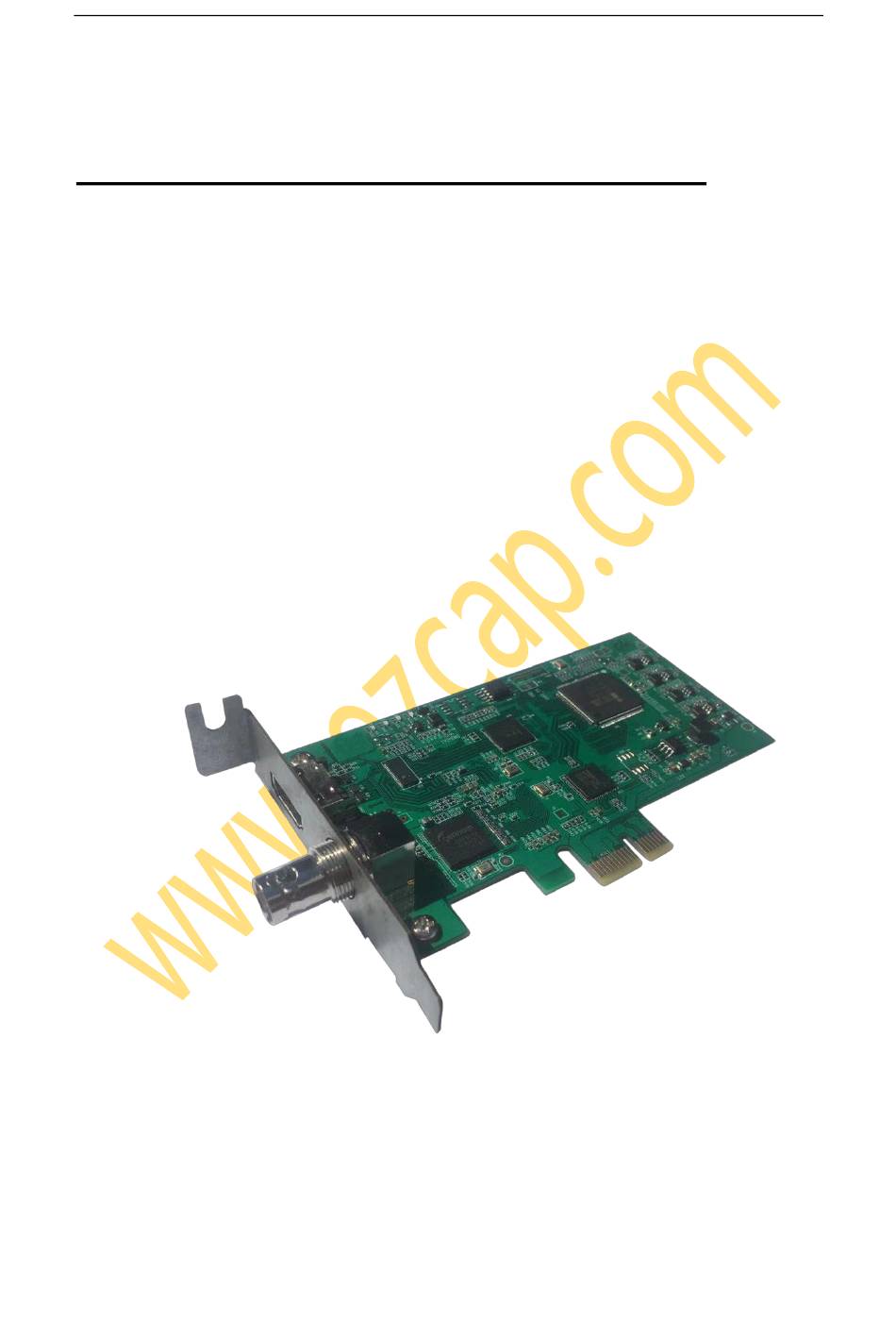

- Page 1 Live Cam Model number: ezcap325...
- Page 2 SDI signal will be given priority by default. In the Box ezcap325 Live Cam x1, Standard Profile Bracket x1, Manual x1 Hardware Before installing ezcap325 Live Cam capture card, make sure your computer has a free PCI-E X1 slot.
- Page 3 Plug all the cables back into the case. Power on the PC. System will automatically recognize the game capture card, and you will see the device name “ezcap Live Cam” in the Device Manager, which means that the device is ready to work.
-
Page 4: Video Setting
Resolution to select one resolution. Note: The default output resolution of ezcap325 Live Cam capture card is 1920 x 1080 @ 60fps NV12, because the Max input resolution of SDI source is 1920 x 1080. The Max... - Page 5 output resolution to the same resolution. After you set the resolution to 3840 x 2160, and you change the video source, and the resolution of video source is smaller than 3840 x 2160, such as 1920 x 1080, the software will not display the video and you will see Check Resolutions Settings on the window.
-
Page 6: Audio Setting
You may can not hear the sound when you finish above settings. Please tick Use custom audio device, and click the drop-down box next to Audio Device and select HDMI (ezcap Live Cam), you will hear the sound now. If you still cannot hear the sound, please click... - Page 7 video is synchronous. Maybe you hear the noise if the resolution is 3820 x 2160. Please click the drop box next to Audio Output Mode as above picture, and change the selection from Capture audio only to Output desktop audio (WaveOut) or Output desktop audio (DirectSound).
- Page 8 select the appropriate resolution, and click the drop-down box next to Output (Scaled) Resolution to select the output resolution. Click the drop-down box next to Common FPS Values to select the FPS values. If you want to record 120HZ video, please click the drop-down box of Common FPS Values and select Integer FPS Values, then enter 120 in the window on the right.
-
Page 9: Specifications
Streaming Click Output in the Settings panel, in the Streaming column, set video quality for streaming (adjust depends your computer, network speed), then click icon Apply and OK in the Settings panel. Click Stream in the Settings panel then you can click the drop-down box next to Service to choose the software platform you want, then click icon Apply and OK in the Settings panel. -
Page 10: Operating System
Video Format(HDMI) YUY2, NV12, XRGB Video Format(SDI) YUY2, NV12,XRGB Dimensions (W x D x H) 130 x 80 x 22 mm Operating System Windows 10 x64, PCI-E X1 slot For 4Kp30 or 1080p120 recording: - Intel Core i5-6XXX / AMD Ryzen 3 XXX or above - NVIDIA GTX 1060 / AMD RX 5700 or above - 8 GB* For 1080p60 recording：... - Page 11 1, PCI-E X1: 插入到电脑的 PCI-E 槽 2, HDMI IN: HDMI 输入接口, 连接到摄像机或别的视频源 3, SDI IN: SDI 输入接口, 连接到摄像机或别的视频源 注意：不建议同时接入 HDMI 和 SDI 信号，如果同时接入的话，SDI 信号优先。 包装内容 ezcap325 Live Cam SDI HDMI 高清采集卡 x1, 标准板卡支架 x1,说明书 x1 硬件 在安装 ezcap325 Live Cam SDI HDMI 高清采集卡之前，请确保您的计算机具有可用的 PCIe...
- Page 12 注:通常我们建议在 Windows 10 下使用该设备,而不建议于 Windows 7 下使用,如果您确实需要, 请下载驱动并安装. http://www.cddownload.top/ezcap323win7driver.zip 软件 我们推荐免费的专业的直播及录制软件 OBS, 下载地址：https://obsproject.com/ 注:ezcap Live Cam SDI HDMI 高清采集卡也可与 Mac Pro 配合使用,下载 OBS Mac 版本即可. 操作与下面在 Windows 下使用说明类似. 配合 OBS 使用 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标以运行 OBS。 单击 OSB 面板左下角的图标+，...
- Page 13 这些设置完成后，应该能在软件捕获窗口中看到视频。如果你需要设置视频分辨率， 单击分辨 率/ FPS 类型旁边的下拉框，然后选择自定义，然后单击分辨率旁边的下拉框，选择一种你需要 的分辨率。 注:因为 SDI 输入时最大支持输入分辨率为 1920 x 1080, 所以我们设定 ezcap Live Cam SDI HDMI 高清采集卡的默认输出分辨率为 1920 x 1080. 如果你在使用 HDMI 输入源时,则最大分 辨率支持 3840 x 2160 @30fps, 此时你可以将设备输出分辨率设置为 3840 x 2160. 在你设置了分辨率为 3840 x 2160 后, 如果你更改了视频源的分辨率小于 3840 x 2160, 比如...
- Page 14 若您的视频源分辨率为 3840 x 2160, 且将 OBS 分辨率也设置为 3840x2160, 你还可能会发现 画面超出了 OBS 画框的范围。此时可右击软件窗口，选择调整输出大小（到源大小）,则可将画 面刚好填满画框。 您可以点击 FPS 旁的下拉框以选择适当的帧率– 30,60,最高 或 匹配输出帧率.还可点击视频格 式旁的下拉框以选择适当的视频格式 – XRGB, NV12, YUY2 或任意. 设备输出视频格式取决于分辨率,不同分辨率下不同视频格式的最高可达帧率 （FPS） 对应关系如 下： 视频格式 最大帧率 3840*2160 NV12 NV12 1920*1080 YUY2 XRGB...
- Page 15 NV12 2560*1440 YUY2 NV12 1280*720 YUY2 XRGB 音频设置 完成以上设置后， 你可能听不到声音。 请在上述视频设置的界面下勾选使用自定义的音频设备， 然后单击音频设备旁边的下拉框，选择 HDMI（ezcap Live Cam） ，你应该能立即听到声音。 单击窗口右下角的确定按键完成设置。 如果仍然听不到声音，请单击混音器界面的 图标，然后选择高级音频属性。 在新的弹出 窗口中，单击音频监听下的下拉框，然后选择仅监听（输出静音） 。 为了音视频同步,请在上述弹出的窗口中的同步偏移下方填写- 470ms.你可依据实际情况调整数...
- Page 16 值,直至音视频完全同步。最后单击界面右下角的关闭按键完成设置。 如果分辨率是 3820 x 2160, 那或许你会听到杂音. 请点击上面图片中音频输出模式旁的下 拉 框 , 将 选 项 从 只 采 集 音 频 改 成 输 出 桌 面 音 频 (WaveOut) 或 输 出 桌 面 音 频 (DirectSound). 注意： 如果采用 SDI 输入方式时听到噪音， 请将音频输出模式选为输出桌面音频 (WaveOut) 或 输出桌面音频...
- Page 17 单击设置窗口左侧的输出， 在录像这一栏目下可以设置录像路径， 录像质量， 录像格式， 编码器。 如果要记录更好的录制质量，建议的设置之一是： 录制质量 高质量，中等文件大小 录制格式 编码器 软件（x264 低 CPU 使用预设，将会增加文件大小） 在各项设置完成后，单击设置面板右下角的应用和确定，然后只需单击 OSB 面板右下角的开始 录制按键即可开始录制视频，单击停止录制即可停止录制。 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流这一栏目下，可以设置串流的 视频比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整）. 单击设置面板左侧的推流图标， 然后单击服务这一栏旁边的下拉框以选择所需的软件平台， 点击 设置面板右下角的应用和确定图标完成设置。 单击 OSB 软件面板右下角的开始推流就可以开始直播，点击停止推流就可以停止本次推流。...
- Page 18 注意：您可以单击软件界面顶部的帮助菜单，登录 OBS 网站详细了解更多的使用方法. 产品规格 接口 PCIe Gen2 X1 视频输入 HDMI 1.4 或 3GSDI 音频输入 HDMI，SDI 最大录制分辨率（HDMI） 1080p120, 2160p30,1440p60 最大录制分辨率（SDI） 1080p60 支持分辨率（HDMI） 2160p, 1440p, 1080p, 720p 支持分辨率（SDI） 1080p，720p 视频格式（HDMI） YUY2, NV12, XRGB 视频格式（SDI） YUY2, NV12，XRGB 尺寸 (长 x 宽 x 高) 130 x 80 x 22 毫米...
- Page 19 - Intel Core i5-6XXX / AMD Ryzen 3 XXX 或以上 - NVIDIA GTX 1060 / AMD RX 5700 或以上 - 8 GB* 1080p60 录制: - Intel Core i5-3330 or above (推荐 i7-3770) - NVIDIA GeForce GTX 650 / AMD Radeon R7 250X 或以上 - 4 GB * RAM must be DDR4 2400 或以上...
