Steelcase Verb Active Media Table Manual page 55

®

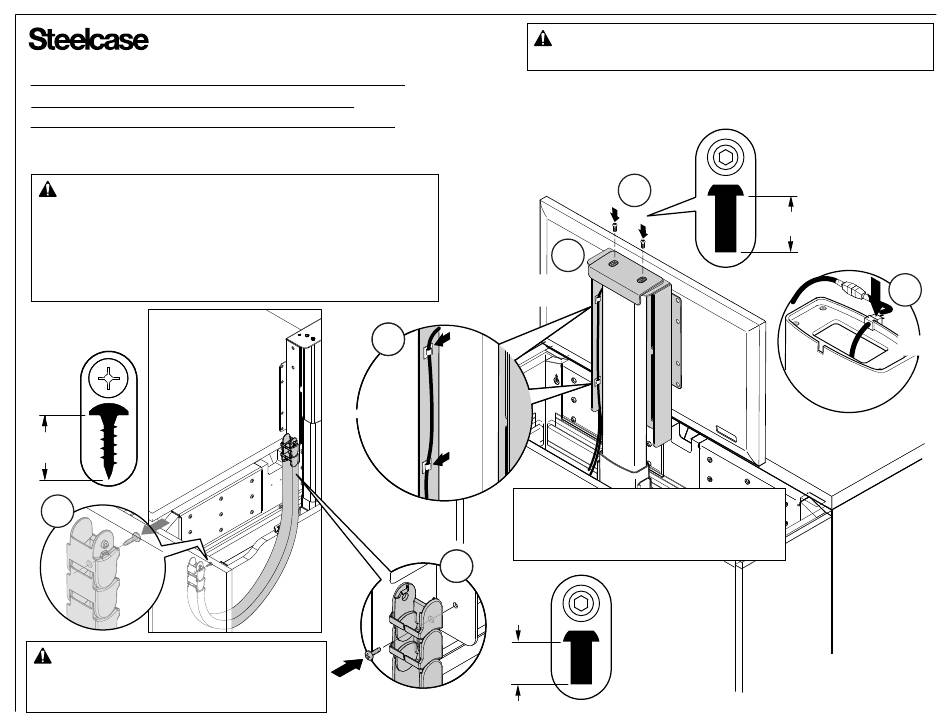

Instalación de la placa de soporte de la parte
superior del gabinete y del monitor a la
columna del elevador, mesa de 34 pulgadas
NOTA: Use el interruptor arriba/abajo, extienda la columna del elevador
a toda su altura para facilitar la instalación del monitor.
IMPORTANTE: Antes de instalar el monitor en la columna del
elevador, asegúrese que el ojal del cable eléctrico del motor
esté bien asentado en el corte mostrado y que el cable sea
guiado entre el colgador y la columna, como se muestra.
Luego que el colgador es instalado, asegúrese que el cable
sea guiado a través de los dos (2) sujetacables que fueron
instalados en la parte interior del panel lateral del colgador.
x1 x1
DISTRIBUIDOR
ARTICULADO
DE CABLES
0,750 pulgs
(19,1 mm)
3a
IMPORTANTE: Asegúrese de que el alambre
de articulación gerente está instalado y se
utiliza para contener cables móviles a evite
tirar o pellizcar el cable.
COLGADOR
DEL MONITOR
2 6
SUJETACABLES
3b 7b
0,472 pulgs.
(12,0 mm)
IMPORTANTE: Se debe instalar una cubierta de plástico para
levantar Mecanismo para abrir el ascensor automáticamente.
1
3
1
NOTA: El ensamble mostrado en esta
página es para monitores de mesa de 34
pulgadas. Para instalar un monitor en
mesas de 43 pulgadas, vea la página 58.
x1
M6
x2
0,787 pulgs.
(20 mm)
M6
Page 55 of 60
1094808001 Rev C
2
OJAL
