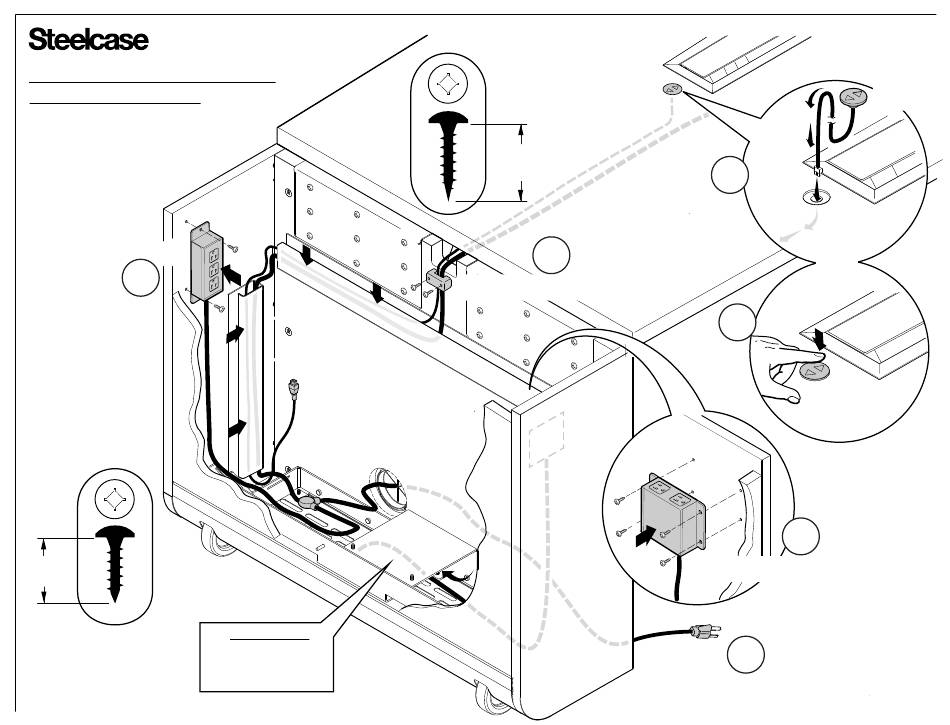

Acheminement du câble de la
table au cache-écran
BOÎTE DE LA PRISE
4
x6
0,750 po.
(19,1mm)
VERS LE PORT A1
DU BOÎTIER DE
COMMANDE
ATTENTION:
Tous les câbles acheminés
le long du panneau inférieur
du cache-écran doivent passer
sous la plaque de support de
la colonne.
x2
0,875 po.
(22,2mm)
3
PASSE-FIL D'ANCRAGE
VERS
L'ALIMENTATION
ÉLECTRIQUE
MONTER/DESCENDRE
1
2
5
BOÎTE DE PRISE OPTIONNELLE
6
Page 29 de 60
1094808001 version C
BOUTON
