NETZANALYSATOR
MPR-53CS
Technische Daten
Betriebsspannung (Un)
Betriebsfrequenz (f)
Hilfsspannungseingang Energieverbrauch : < 4 VA
Messeingang Energieverbrauch
VIn
IIn
Messbereiche
Klasse
Spannungwandlerverhältnis (Vtr)
Stromwandlerverhältnis (Ctr)
Max. Ctr x Vtr
Sollwertstunden
Bedarfszeit
Kommunikation
Baud Rate
Adresse
Parität
Relaisausgänge
Impulsausgänge
Schaltungsperiode
Betriebsstrom
Betriebsspannung
Digitaleingang
Umgebungstemperatur
Anzeige

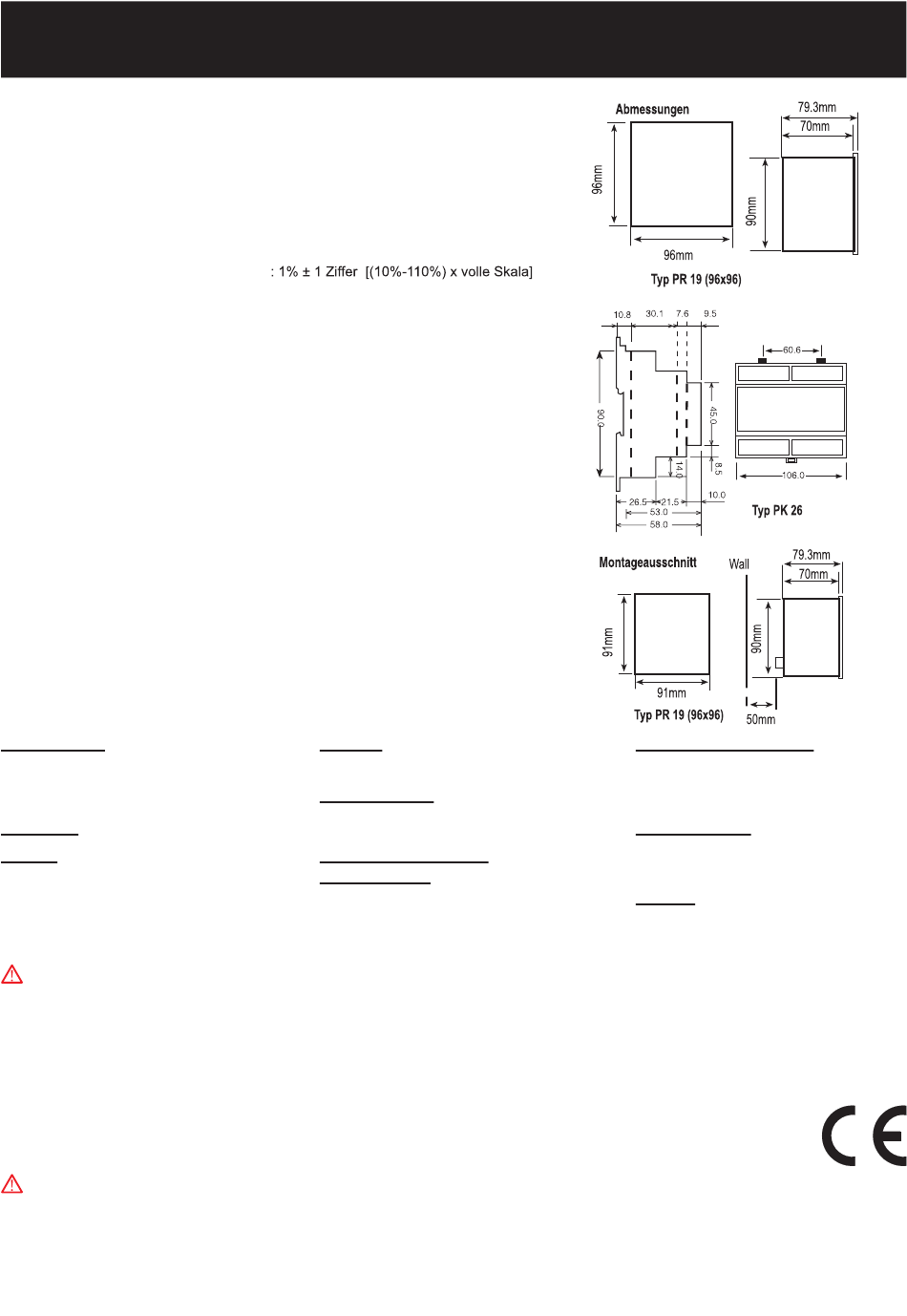

Abmessungen
Gerätschutzklasse
Gehäuseschutzklasse
Gehäusematerial
Installation
Kabelquerschnitt für Klemmenmontage
Gewicht
Montagenklasse
Montageausschnitt
Werkseinstellungen
Transformator :
Ctr (Stromwandlerverhältnis) : 0001
trn (Anzahl der Windungen für die mit CT-25): 01
Utr (Spannungwandlerverhältnis) : 0001.0
CAL (Berechnungsmethode) : 1
Kennwort : 0000 (inaktiv)
RS-485 :
Adr (Adresse) : 1
Bau (Baud Rate) : 9600
PAr (Parität) : no
VORSICHTSMASSNAHMEN FÜR DIE INSTALLATION UND SICHERE VERWENDUNG:
Für Modellen die CT-25-konform sind, benutzen Sie nur CT-25 Stromwandler für die Stromeingangskonnektion.
Andere Art den Stromwandlern können das Gerät beschädigen.
Die Nichteinhaltung dieser Anweisungen führt zu schweren Verletzungen oder zum Tod.
- Vor der Installation, entfernen Sie die Leistungsenergie an den Geräten.
- Wenn das Gerät an das Netzwerk verbindet ist, entfernen Sie nicht die Frontplatte.
- Versuchen Sie nicht das Gerät mit einem Lösungsmittel oder seinesgleichen zu putzen.
Verwenden Sie nur eintrockenes Tuch.
- Überprüfen Sie die Terminalverbindungen.
- Elektrische Geräte sollten nur von Ihrem Komponentenverkäufer gewartet werden.
- Nur für Schalttafel-Aufbau.
- Das Typ der Sicherung die verwendet werden sollte muss F sein und ihr
Stromgrenzenwert muss 1 A sein.
Der Hersteller oder eine von seiner Tochtergesellschaften übernimmt
keine Verantwortung für die Folgen, die sich aus der Nichteinhaltung
dieser obener Anweisungen entstehen.
: Siehe Geräterückseite.
: 45-65 Hz
: < 1 VA
: 10-300 V AC 45-65 Hz. (L-N)
: 10-500 V AC 45-65 Hz. (L-L)
: 0.05 - 5.5 A~
1-120 A~ (für CT-25)
: 10V...200 kV AC
: 0...215 M (W,VAr,VA)
: 99999999999.9 kWh, kVArh
: 0,1 ... 4000,0
: 1 ... 2000
: 40.000
: 1-9999 Stunden (programmierbar)
: 1-60 min. (programmierbar)
: MODBUS RTU (RS 485)
optisch isoliert, programmierbar
: 2400-38400 bps
: 1-247
: Keine, Ungerade, Gerade,
8 Datenbits, 2 Endbits
: 2 NO, 5 A, 1250 VA
: NPN Transistor
: 100 msek. Pulsperiode
80 msek. Pulsbreite
: Max. 50 mA
: 5.....24 V DC, max. 30 VDC
: 12...48 V AC / DC
: -5°C; +50°C
: Rote Leuchtdioden
: PR-19, PK-26
: Doppelte Isolierung – Klasse II
: IP 40 (Frontplatte)
: Nicht brennbar
: Frontplattenmontage (PR-19)
Montage auf DIN-Scheine (PK-26)
: 2.5 mm
2
: 0.45 kg (PR-19, PK-26)
: klasse III
: 91x91 mm (PR-19)
46x107 mm (PK-26)
Eng Cnt :
E-1 (Energiezähler 1) : on
E-2 (Energiezähler 2) : on
PULSE (Impuls) :
rAt ıo (Verhältnis) : 1k
o-1 (Ausgang 1) : A-I
o-2 (Ausgang 2) : r-L
dEtı (Verzögerungszeit) : 15
hoU r (Stunden):
hoU r SP (Sollwertstunden) : 0000
ACt : on
out : 1
16
PULSE Cnt (Impulszähler):
C-1 ACt (Impulsezähler 1) : on
C-2 ACt (Impulsezähler 2) : on
C-1 rAt ıo (Verhältnis) : 0001
C-2 rAt ıo (Verhältnis) : 0001
LAT Ch (Sperre) :
bUt ton : on
ın PUT : oFF
AUT o : oFF
Sollwert:
SP -01....-16 ACt : oFF
ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.
Adr:
Dudullu OSB; 1. Cadde; No:23 34776
Ümraniye - İSTANBUL / TÜRKİYE
Tel:
Fax: +90 216 314 16 15
+90 216 313 01 10
E-mail:
iletisim@entes.com.tr - contact@entes.eu
Web:
www.entes.com.tr - www.entes.eu
Call Center Technical Support: 0850 888 84 25
A4396/Rev.3
01.03.2021
