Control Box 3S io

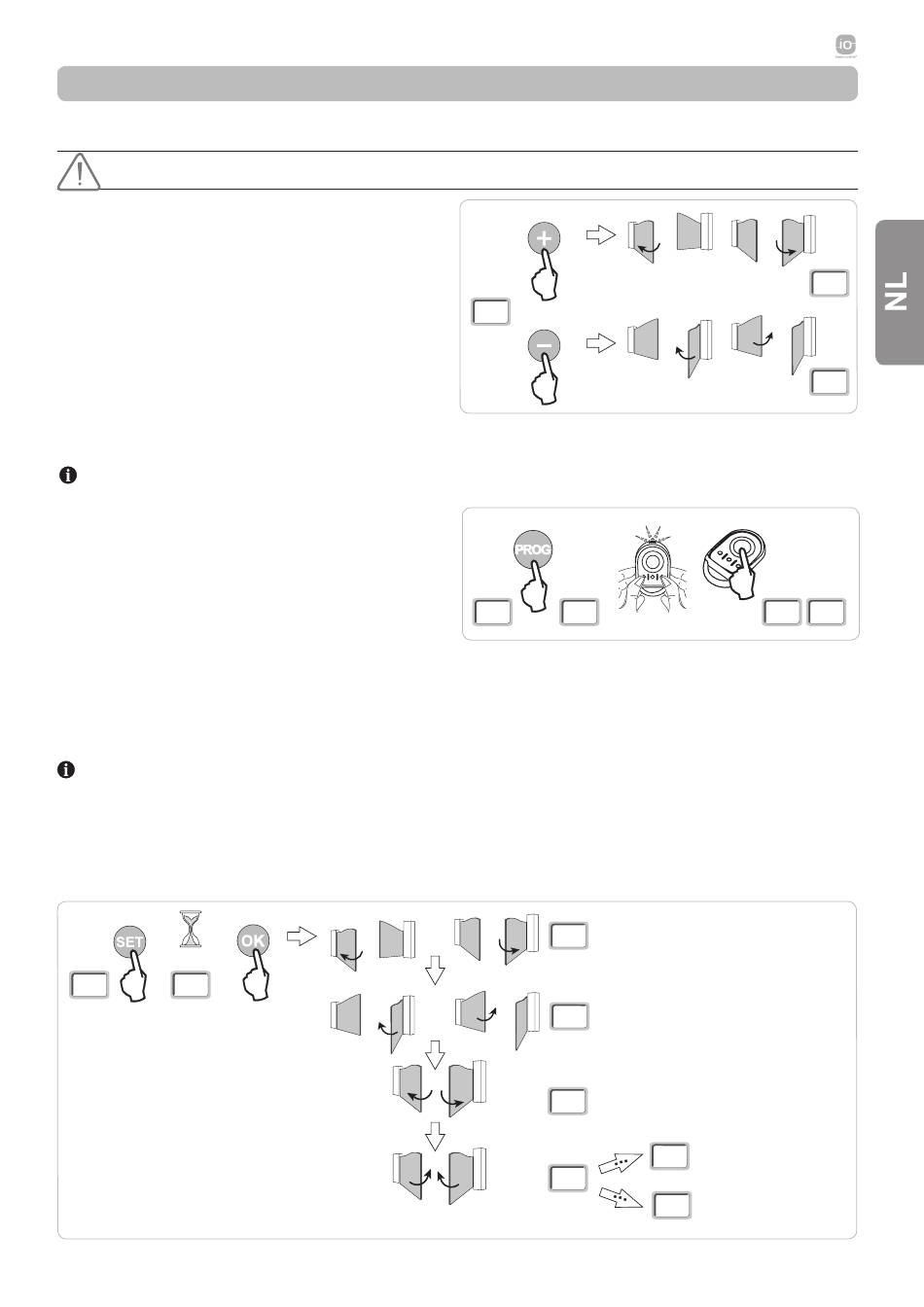

SNEL IN BEdRIjf STELLEN

Controleer de aansluiting van de motoren en de richting van het openen van de vleugels

Zorg tijdens deze werkzaamheden dat de zone veilig is door de toegang aan personen te verbieden.
Zet de vleugels met de hand in de tussenpositie en vergrendel de
motoren.
Bedien de motoren door de toets "+" of "-" ingedrukt te houden.
• "+" zorgt voor het openen van de vleugel die aangestuurd wordt
door M1, daarna van de vleugel aangestuurd door M2.
• "-" zorgt voor het sluiten van de vleugel die aangestuurd wordt door
M2, daarna van de vleugel aangestuurd door M1.
Als de beweging van de vleugel die aangestuurd wordt door M1 en/of M2
niet correct is, verwissel dan de draden van M1 op de klemmen 11 en 12 en/
of de draden van M2 op de klemmen 14 en 15.

programmeren van de Keygo io afstandsbedieningen voor de werking met geheel openen

zie pagina 16 en 17 voor het programmeren van de tweerichtings afstandsbedieningen type Keytis io.
Bij de uitvoering van deze procedure door een kanaal dat al
geprogrammeerd is, wordt het kanaal gewist.
[1]. Druk op de toets "pROg" (2 s) van de programmeringsinterface.
Het scherm geeft "f0" weer.
[2]. Druk tegelijk op
linksbuiten van de afstandsbediening.
De led van de afstandsbediening knippert.
[3]. Druk op de toets van de afstandsbediening die het geheel
openen van het hek aanstuurt.
Het scherm geeft "Add" aan.

Zelfprogrammering

Met de zelfprogrammering kunnen de slagen, de motorkoppels en het verschil van de vleugels bij het sluiten ingesteld worden.
Zet de vleugels in de tussenpositie.
[1]. Druk op de toets "SET" (2 s).
Laat de toets los als het scherm "h1" aangeeft.
[2]. Druk op "OK" om de zelfprogrammering te starten.
De deur voert twee complete cycli van openen en sluiten uit.
• Als de zelfprogrammering correct is, geeft het display "C1" aan.
• Als de zelfprogrammeringscyclus niet correct verlopen is, geeft het display "h0" aan.
[1] [2]
STOP
2 s
h0 h1
2 s
STOP
Copyright © 2015 Somfy SAS. All rights reserved
STOP
de toetsen rechtsbuiten
STOP
STOP
STOP
of
h0
[1]
en
2 s
h0 f0
h2
daarna
daarna h4
STOP
h2
h4
STOP
[2] [3]
Add
STOP
C1
Zelfprogrammering correct
h0 Zelfprogrammering niet
correct
STOP
C2
C4
h0
6
