Control Box 3S io

dESCRIpTION du pROduIT

domaine d'application

L'armoire de commande CONTROL BOX 3S est prévue pour commander un ou deux moteurs 24V Somfy, pour l'ouverture et la fermeture de portails.
Nombre de cycles par heure : 20 cycles/heure répartis uniformément dans l'heure

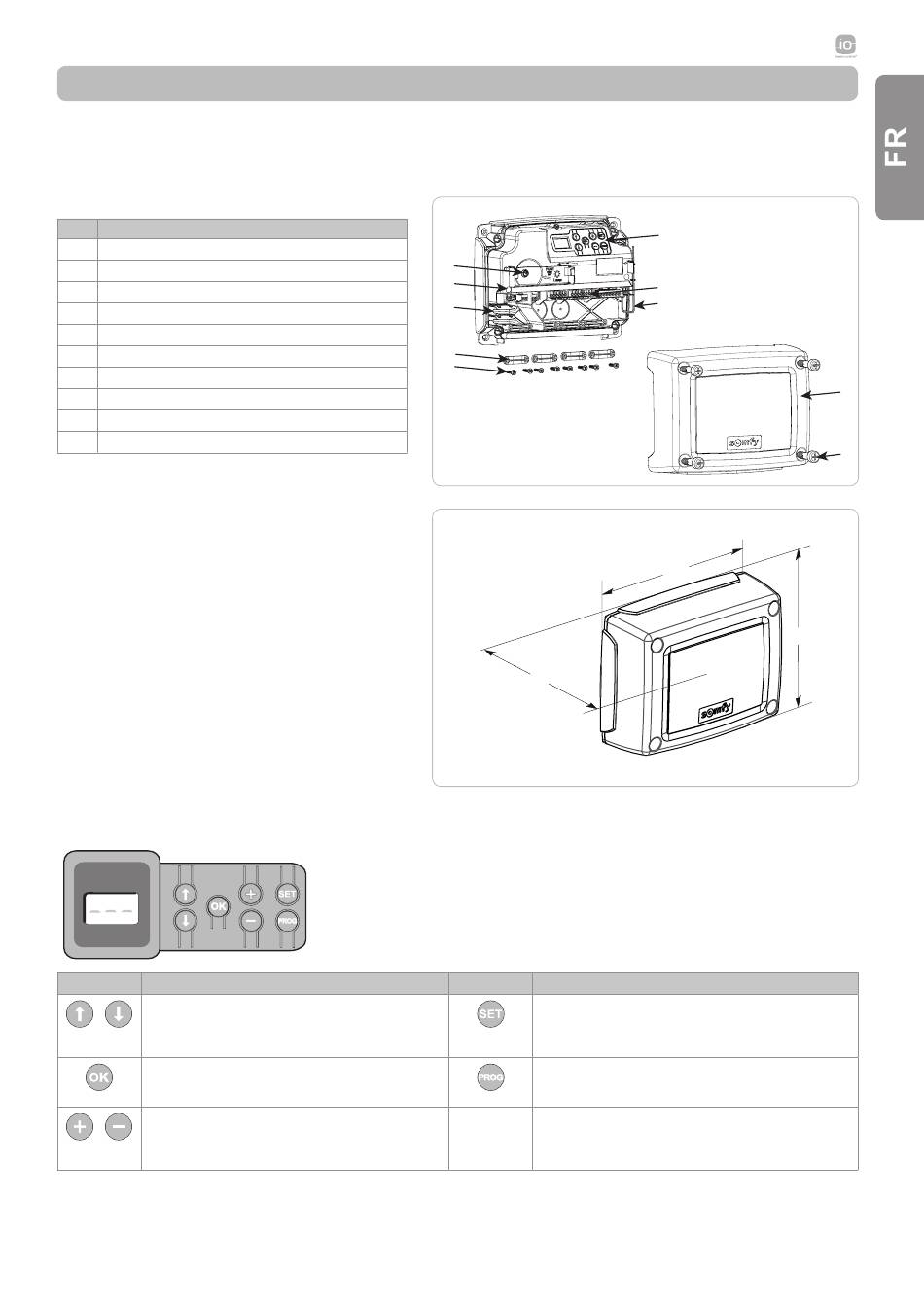

Composition du kit

Rep. désignation
1 Interface de programmation
2 Borniers débrochables
3 Capot
4 Vis capot
5 Télécommandes Keygo io
6 Serre câble
7 Vis serre câble
8 Antenne
9 Fusible (250 V / 5 A) de protection de la sortie éclairage 230 V
10 Fusible (250 V / 5 A) de rechange

Encombrement

description de l'interface

Touche fonction
- Navigation dans la liste des paramètres et des codes :
. appui bref = défilement paramètre par paramètre
. appui maintenu = défilement rapide des paramètres
- Lancement du cycle auto-apprentissage
- Validation de la sélection d'un paramètre
- Validation de la valeur d'un paramètre
- Modification de la valeur d'un paramètre
. appui bref = défilement paramètre par paramètre
. appui maintenu = défilement rapide des paramètres
- Utilisation du mode marche forcée
Copyright © 2015 Somfy SAS. All rights reserved
9
10
5
6
7
Ecran LCd 3 digits
Affichage des paramètres, codes (fonctionnement, programmation, erreurs et pannes) et données
mémorisées.
Affi chage des valeurs de paramètre :
. fixe = valeur sélectionnée/auto-ajustée
. clignotant = valeur sélectionnable du paramètre
Touche
1
2
8
225
90
fonction
- Appui 0,5 s : entrée et sortie du menu de paramétrage
- Appui 2 s : déclenchement de l'auto-apprentissage
- Appui 7 s : effacement de l'auto-apprentissage et des paramètres
- Interruption de l'auto-apprentissage
- Appui 2 s : mémorisation des télécommandes
- Appui 7 s : effacement de toutes les télécommandes
3
4
180
