Control Box 3S io

AANSLuITEN vAN dE RANdORgANEN

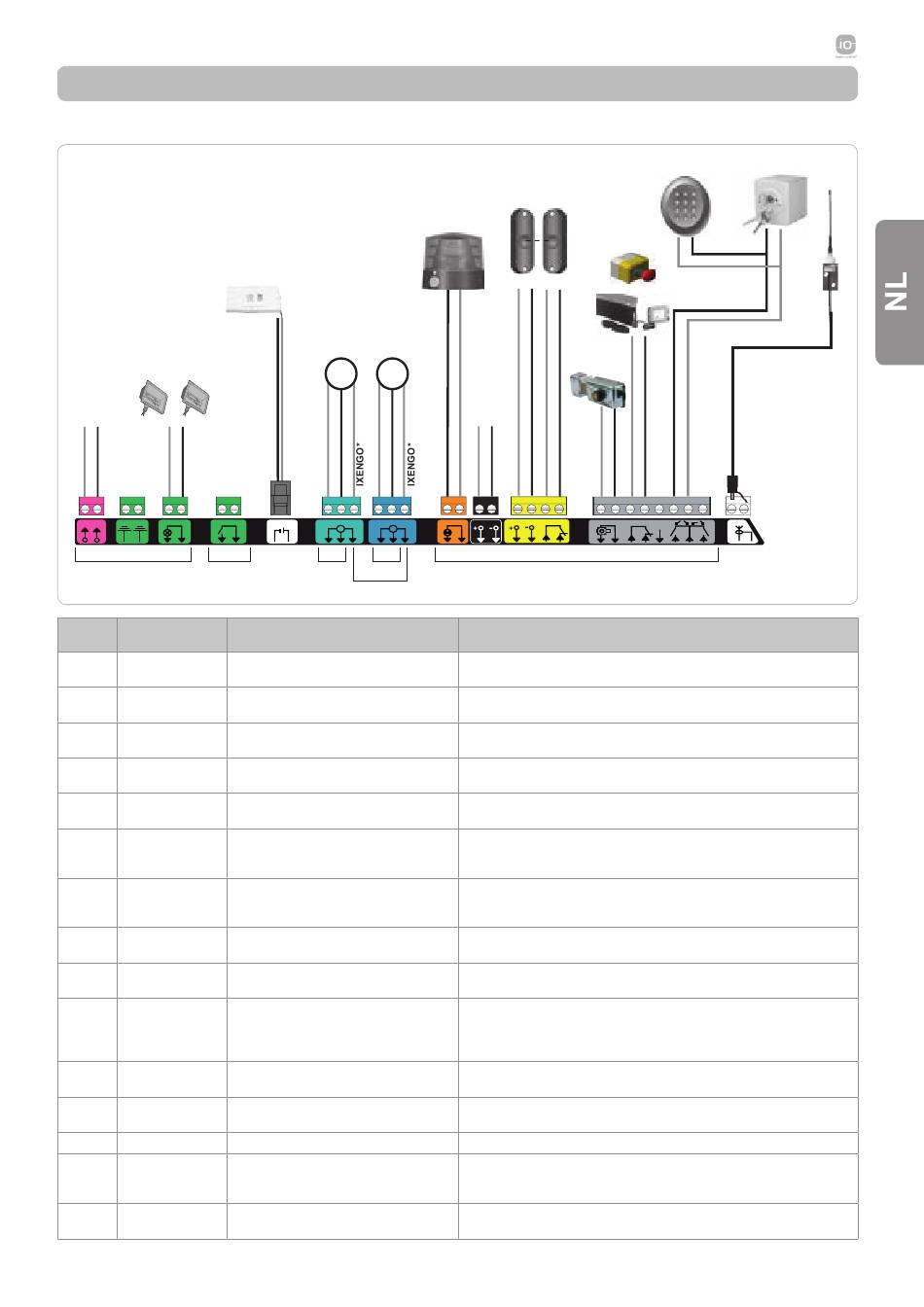

Algemeen bedradingsschema

230 V
500 W max.
... ...
230 V
50 Hz
230Vac Lamp Aux
L N
3 4 5 6 7 8
1 2
1.5 mm² 0.75 mm²
Klemmen Indicatie
aansluitklemmen
1 L
2 N
3
4
5 N
6 L
7 Contact
8 Gemeenschappelijk
9 0 V
10 9 V / 24 V
11 +
12 -
13 Eindpunt
14 +
15 -
16 Eindpunt
17 24 V - 15 W
18 0 V
19 24 V
20 0 V
21 24 V
22 0 V
23 Gemeenschappelijk
24 Contact
25 +
26 -
27 Gemeenschappelijk
28 Contact
29 Contact
30 Contact
31 Gemeenschappelijk
32 Contact
33 Kern
34 Vlecht
Copyright © 2015 Somfy SAS. All rights reserved
M1 M2
Batt. M1 M2
- +
M M
+ - + -
FC FC
9 1 0 1 1 1 2 1 3 1 4 1 5 1 6
1.5 mm² 1.5 mm²
0.75 mm²
Aansluiting
230 V voeding
Aarding
Uitgang verlichting 230 V
Uitgang hulpcontact
Ingang voeding laagspanning 9 V / 24 V
Motor 1
Alleen Ixengo
Motor 2
Alleen Ixengo
Uitgang oranje licht 24 V - 15 W
Voeding 24 V accessoires
Voeding veiligheden
Ingang veiligheid 1 - Cellen
Ingang slot 24 V of slot 12 V
Ingang veiligheid 2 - programmeerbaar
Uitgang test veiligheid
Ingang commando TOTAAL / OPENEN
Ingang commando VOETGANGER / SLUITEN
Antenne
15 W
TX RX
24 Vdc
sec./Cell
Flash 24V dc 24V Cell Lock
1 9 2 0 2 1 2 2 2 3 2 4
17 18 2 5 2 6
0.75 mm²
* aansluitingen gereserveerd voor de bedrading van de eindpunten van de Ixengo motoren.
Toelichting
Max. vermogen 500 W
Beschermd door vertraagde zekering 5A
Spanningsvrij contact voor max. 24V, 2A bij zeer lage veiligheidsspanning
Bij 9 V verminderde werking
Bij 24 V normale werking
Max. 1,2 A voor alle accessoires op alle uitgangen
Permanent indien zelftest niet geselecteerd is, bestuurd indien zelftest geselecteerd is
Gebruikt voor verbinding ontvangstcel RX
Compatibel met BUS (zie tabel van de parameters)
Programmeerbaar (parameter P17)
Programmeerbare cyclus TOTAAL / OPENEN
Programmeerbare cyclus VOETGANGER / SLUITEN
Verander niet de positie van de antenne.
Sec. Prog Test
Ant.
Sec.
33 34
2 7 2 8 2 9 3 0 3 1 3 2
