Einbauanleitung
| Mounting instructions
B-Rack Markisen Montage System
B-Rack Awning Mount System
Modell
| Model
AHBRAWMO01
Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 15 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 15 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools AHBRAWMO01
Summary of Contents for Horn Tools AHBRAWMO01
- Page 1 B-Rack Awning Mount System Modell | Model AHBRAWMO01 Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 15 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 15 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description AHBRAWMO01_ Teil 1 / part 1 part_01 AHBRAWMO01_ Teil 2 / part 2 part_02 Schraubenliste | boltlist Artikel Größe Länge Schraubenklasse Kopfform Oberfläche Norm Anzahl article size length strength class head surface finish...

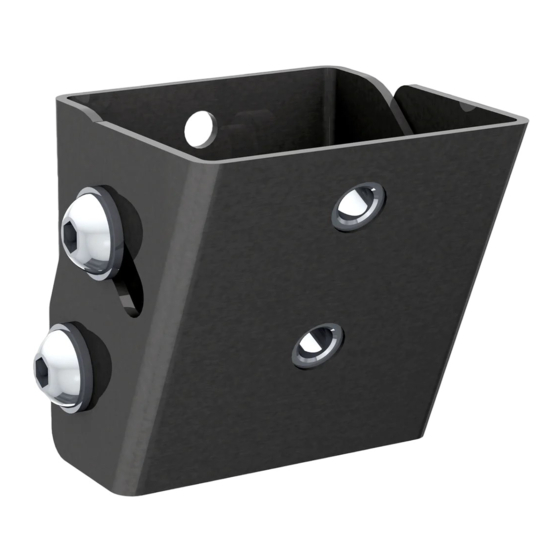

- Page 4 Connect part 1 to part 2, use 4x ISO7380 M8x16mm bolts and the appropriate washers. The angle of the awning is adjusted with the two marked bolts Abb.1. Abb. 1: Explosionsansicht AHBRAWMO01 / exploded view AHBRAWMO01 Verschraube den Markisenhalter (ahbrts) mit dem B-Rack, verwende hierfür je 2x ISO7380 M8x16mm Schrauben, sowie die passenden Unterlegscheiben.
- Page 5 Abb. 2: Explosionsansicht / exploded view Nun wird die Markise an die Halterungen geschraubt Abb.3. Now the awning gets bolted to the brackets Abb.3. Abb. 3: Explosionsansicht / exploded view Datum / date: 18.08.2020 Seite / page:...
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Abb. 4: montierte Markise / mounted awning Bevor die Reise los geht, versichere dich das alle Schrauben laut Drehmomenttabelle angezogen sind und alles festsitzt. Before you can start your journey, make sure that all bolts are tightened according to the torque table and that nothing is lose.
- Page 7 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
