Einbauanleitung
| Mounting instructions
B-Rack Hebe und Zurröse

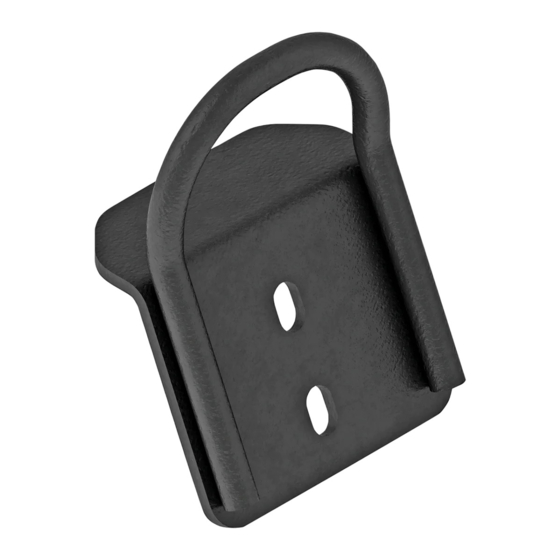

B-Rack tow strap down eye
Modell
| Model
AHBRTS
Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 15 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 15 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools AHBRTS
Summary of Contents for Horn Tools AHBRTS

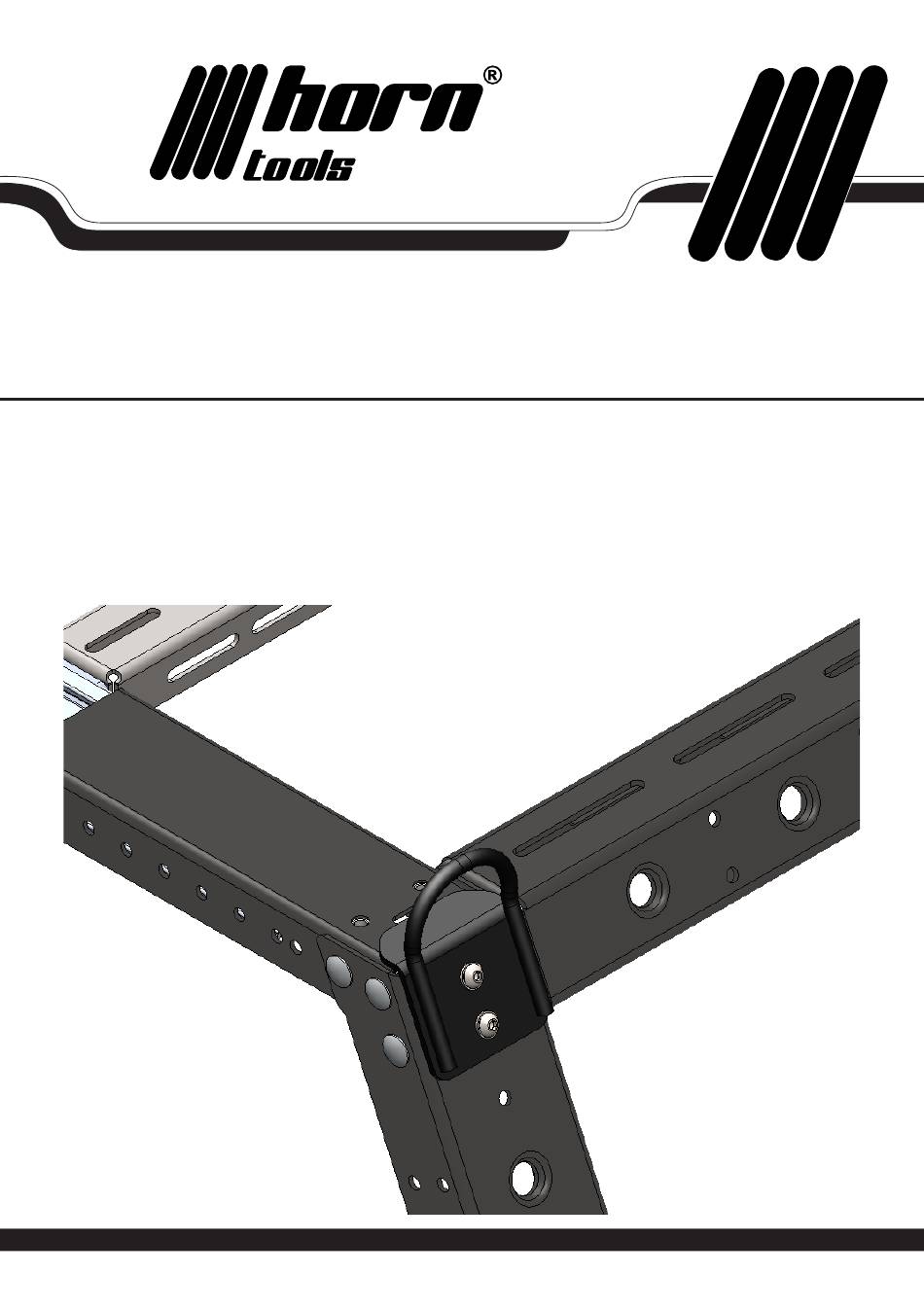

- Page 1 B-Rack tow strap down eye Modell | Model AHBRTS Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 15 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 15 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description AHBRTS Zurröse / strap down eye Schraubenliste | boltlist Artikel Größe Länge Schraubenklasse Kopfform Oberfläche Norm Anzahl article size length strength class head surface finish standard qty. Linsenkopf...
- Page 4 Schraubverbindung verwenden (Loctite 243 o.Ä.) und die Schrauben laut Drehmomenttabelle (letzte Seite) anziehen Abb. 1. Bolt the strap down eye (ahbrts) to the B-Rack, use 2x ISO7380 M8x40mm bolts, as well as the appropriate nuts and washers, for each of the four corners. ATTENTION! Use thread locker for each bolted connection (Loctite 243 or similar) and tighten the bolts according to the torque table (last page) Abb.
- Page 5 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 6 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
