Einbauanleitung
| Mounting instructions

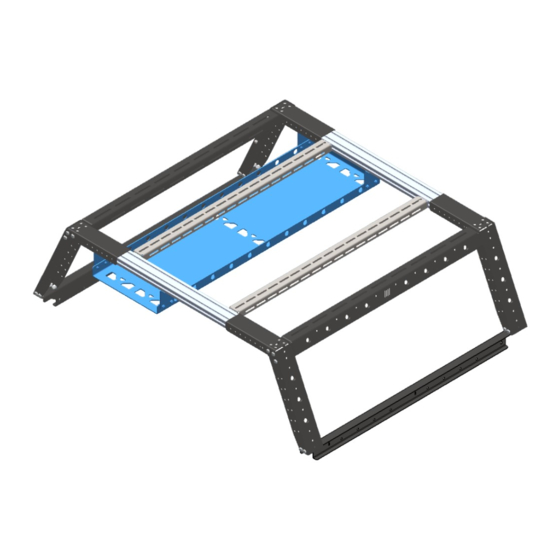

B-Rack Sand Blech und Langgut Halterung
B-Rack Track Pad mount
Modell
| Model
AHBRTRMO01
Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 15 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 15 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools AHBRTRMO01
Summary of Contents for Horn Tools AHBRTRMO01
- Page 1 B-Rack Track Pad mount Modell | Model AHBRTRMO01 Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 15 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 15 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description AHBRTRMO01 Teil 1 / Part 1 _001 AHBRTRMO01 Teil 2 / Part 2 _002 Schraubenliste | boltlist Artikel Größe Länge Schraubenklasse Kopfform Oberfläche Norm Anzahl article size length...
- Page 4 Technische Änderungen vorbehalten / technical changes reserved Einbauanleitung | Manual Verschraube zuerst vier Mal Teil 2 (ahbrtrmo01_002) mit Teil 1, verwende hierfür je 2x ISO7380 M8x20mm Schrauben, sowie die passenden Unterlegscheiben. ACHTUNG! Schraubensicherung für jede Schraubverbindung verwenden (Loctite 243 o.Ä.) und die Schrauben laut Drehmomenttabelle (letzte Seite) anziehen Abb.
- Page 5 Jetzt kann die zusammengebaute Sandblech Halterung mit dem B-Rack verschraubt werden, verwende hierfür je 8x ISO7380 M8x20mm Schrauben, sowie den passenden Unterlegscheiben und M8 Nutensteine Abb. 2. Now the assembled track pad mount can be bolted to the B-Rack, use 2x ISO7380 M8x20mm bolts, as well as the appropriate washers and M8 slide nut inserts Abb.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0...
- Page 7 Notizen | Notes Datum / date: 18.08.2020 Seite / page:...
- Page 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
