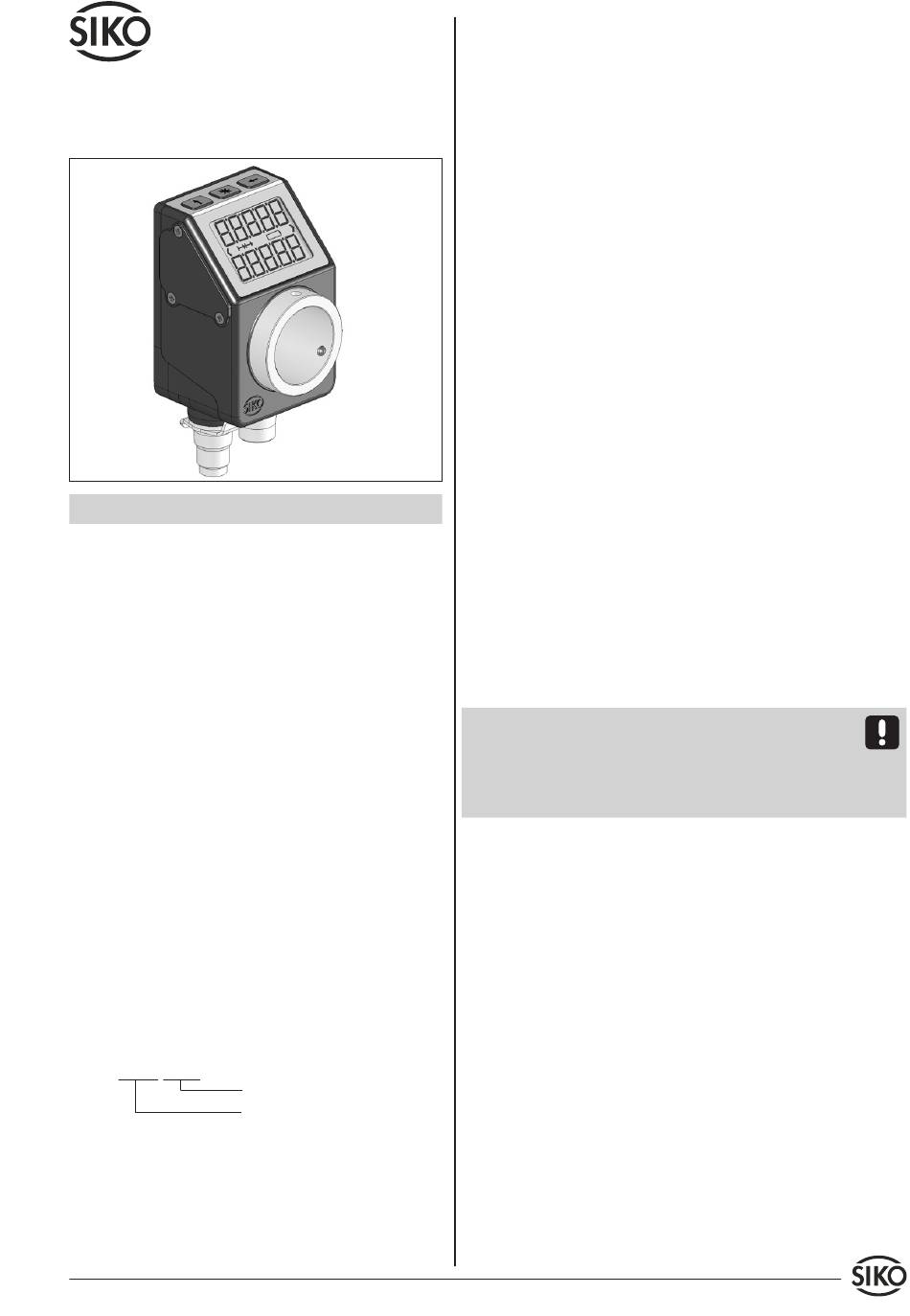

Siko AP04 User Information

Benutzerinformation
AP04
Absolute / elektronische Positionsanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. AP04-0023
3. Kurzbeschreibung

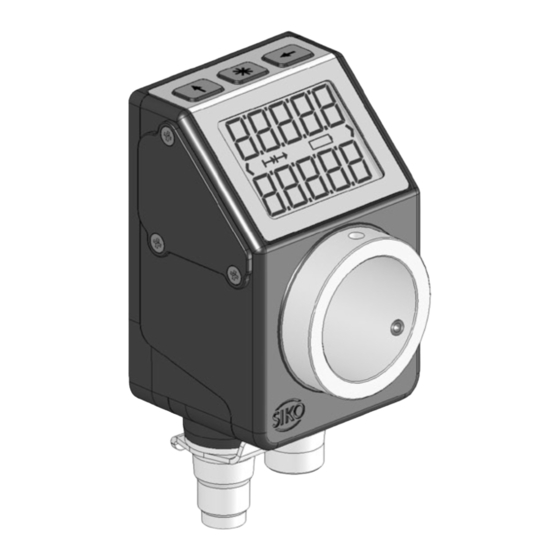

Absolute Positionsanzeige mit einer 20mm Hohl-
welle zur direkten Wellenmontage. Über das 2-
zeilige LC-Display werden Ist- und Sollwerte an-
gezeigt. Bei einer Abweichung zwischen Ist- und
AP04 Datum 19.05.2009
Varianten-Nr.
Geräte-Typ
Sollwert wird eine Richtungsanzeige (Pfeil) einge-
blendet. Die Pfeilrichtung gibt dabei an in welche
Richtung die Welle gedreht werden muss um den
Sollwert zu erreichen. Ab welcher Abweichung die
Pfeile eingeblendet werden ist einstellbar.
Über 3 Tasten können die Geräteparameter ange-
passt werden. Über die integrierte Busschnittstel-
le kann der Sollwert verändert und die Gerätepara-
meter angepasst werden.
Die Abtastung erfolgt magnetisch inkremental mit
einer Auflösung von 720 Inkrementen/Umdrehung
wobei max. 7281 Umdrehungen codiert werden.
Die Anzeigenauflösung ist zwischen 1 und 65535
frei konfigurierbar.
Im stromlosen Zustand werden Positionswertän-
derungen mit Batterieunterstützung erfasst und
gespeichert. Die Batterie ist wechselbar. Falls
die Batteriespannung in einen kritischen Bereich
absinkt blinkt das Batteriesymbol im Display. Bei
unterschreiten eines Minimalwertes leuchtet das
Symbol dauernd.
Die Anzeige und Schnittstelle ist nur bei externer
Stromversorgung aktiv.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Die Anzeige muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
Achtung! Eine Beeinflußung durch elektromag-
netische Felder ist zu vermeiden. Insbesondere
dürfen keine Magnetfelder (z.B. Haftmagnete oder
andere Dauermagnete) in unmittelbarer Umgebung
auf das Gerät einwirken.
Vor dem Montieren der AP04 muss die beiliegende
selbstklebende Dichtungsplatte (Moosgummi) auf
den Lagerbügel bzw. auf die Zwischenplatte aufge-
klebt werden. Dadurch werden evtl. Unebenheiten
ausgeglichen und das Eindringen von Staub in die
Lagerung verhindert.
Nach dem Aufschieben der AP04 auf die Vollwelle
und dem Einführen der Drehmomentstütze in die
vorbereitete Bohrung, wird durch die M3 Gewin-
destifte die Gerätehohlwelle mit der Maschinen-
welle verbunden (siehe Abb. 1).
Die Gewindestifte dürfen mit maximal 0.2Nm an-
gezogen werden.
• Zwischen Welle und der AP04 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkelver-
satz. Verspannungen sind zu vermeiden und die
maximalen axialen und radialen Wellenbelas-
tungen zu beachten. Verspannungen führen zu
Art.Nr. 84211 Änd. Stand 157/09 1
