Siko ap04 Installation Instructions Manual

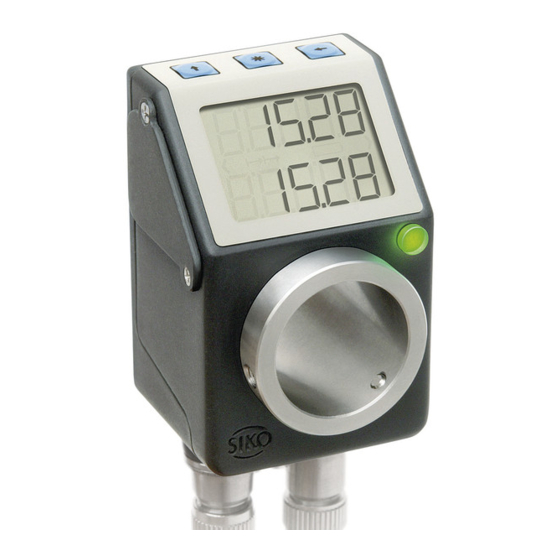

Absolute / electronic position indicator
Hide thumbs Also See for ap04:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
AP04
Absolute / elektronische Positionsanzeige
Originalmontageanleitung
Absolute / Electronic Position Indicator
Translation of the Original Installation Instructions
154/16
Deutsch
Seite 2
English
page 21

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ap04 and is the answer not in the manual?

Questions and answers

Related Manuals for Siko ap04

Summary of Contents for Siko ap04

  • Page 1 AP04 Absolute / elektronische Positionsanzeige Deutsch Originalmontageanleitung Seite 2 Absolute / Electronic Position Indicator English Translation of the Original Installation Instructions page 21 154/16...

  • Page 2: Table Of Contents

    6.4 Störung nach Batteriewechsel 7 Transport, Lagerung, Wartung und Entsorgung 8 Zubehör Anschluss-Stecker 8.1 Gegenstecker M8 gerade inkl. Kabel 8.2 Gegenstecker M8 gerade 8.3 Gegenstecker M8 BUS-Abschluss 9 Technische Daten AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 3: Dokumentation

    Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 4: Zielgruppe

    Automatisierungstechnik vertraut sind; • als Inbetriebnahme und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 5: Grundlegende Sicherheitshinweise

    Herstellerbezeichnung eines geeigneten Drehmoment- schlüssels auf Anfrage erhältlich. Anzugsmoment: 0.4 Nm ` Drehmoment/Kräfte nicht über Gehäuse des Gegensteckers oder über das Kabel in das Gerät übertragen. Nur Befestigungsmutter des Gegen- steckers anziehen. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 6: Mechanische Montage

    ` Positionsanzeige nicht selbst öffnen (Ausnahme siehe Kapitel 6). ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. Verlust der Schutzart ACHTUNG Bei Betrieb mit offenem Anschluss geht die Schutzart verloren. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 7 Maß øD ø20 (Spielpassung) Maß øD ø14 (Spielpassung / Schutzart IP65rd) Tab. 1: Einbaumaße Abb. 1: Einbaumaße Dichtungsplatte Drehmomentstütze Welle Gewindestift   Abb. 2: Montage Abb. 3: Anzugsmoment Gewindestift AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 8: Elektrische Installation

    Daher ist darauf zu achten, dass der Anschluss der Positi- Abb. 6). Dadurch onsanzeige über den Anschluss "Bus EIN" erfolgt (siehe sind die spannungsführenden Kontakte an "Bus AUS" durch die Buchse geschützt (zur IP-Schutzart siehe Kapitel 4.1). AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 9 Abb. 5: Terminierung und Pegelfestlegung RS485 Anschlussbelegung Abb. • Bus EIN: Stift 4 pol. M8 (siehe • Bus AUS: Buchse 4 pol. M8 (siehe Abb. Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 10 Busnetzlänge 115.2 kbit/s 200 m 57.6 kbit/s 400 m 19.2 kbit/s 1200 m Datenübertragung Schnittstelle CAN CAN Baudrate max. Busnetzlänge 125 kbit/s 320 m 250 bit/s 160 m 500 bit/s 80 m 1 Mbit/s 40 m Litzenquerschnitt Leitungen ≥0.14 ... ≤0.5 mm². AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 11: Inbetriebnahme

    2. Zeile der Sollwert dargestellt. Bei kritischem Batte- riezustand blinkt das Sonderzeichen , bei leerer Batterie leuchtet dauerhaft. Bei eingeschaltetem Kettenmaß wird das Kettenmaß- symbol eingeblendet. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 12 Aktueller Positionswert befindet sich innerhalb des programmierten Positionsfensters. Aktueller Positionswert befindet sich außerhalb des programmierten Positionsfensters. Aktueller Positionswert befindet sich innerhalb des programmierten Positionsfensters. Aktueller Positionswert befindet sich innerhalb des programmierten Positionsfensters. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 13 OFFSt -9999 ... +9999 Offset-Wert -9999 ... +9999 Kalibrierwert F0SEt 0, 1 Freigabe Nullung FCEtt 0, 1 Freigabe Kettenmaß InPOS 0 ... +9999 Abweichungsfenster von Soll- zu Istwert AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 14 2. Zeile "_XXX" wobei XXX einen Wert um 100 zeigt. Die AP04 Welle muss nun entgegen dem Uhrzeigersinn um wenige mm, mit einer Geschwindigkeit <1 U/min verdreht werden. In der unteren Zeile ver- ändert sich der Wert in positiver Richtung bis zu "103". Wird dieser Wert zuletzt überschritten, ist der Abgleichvorgang abgeschlossen.

  • Page 15: Batteriewechsel

    Batterie erneuern 6.3 Austausch der Batterieeinheit Ausfall Positionsanzeige VORSICHT Unsachgemäße Montage führt zum Verlust der Schutzart. ` Schrauben gleichmäßig anziehen bis Batterieeinheit vollstän- dig auf Anschlag mit Gehäuse ist. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 16: Störung Nach Batteriewechsel

    ` Unzureichende Kontaktierung, Kapitel wiederholen. ` Positionsanzeige von der Versorgungsspannung trennen. Bei erneu- tem Anlegen der Versorgungsspannung wird die Batterieanzeige initi- alisiert und aktualisiert. Kalibrierfahrt nach Benutzerhandbuch vor- nehmen. AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 17: Transport, Lagerung, Wartung Und Entsorgung

    Batterien recycelt werden. 8 Zubehör Anschluss-Stecker (nicht im Lieferumfang enthalten) 8.1 Gegenstecker M8 gerade inkl. Kabel • Zubehör SIKO Art. Nr. "KV04S1" (Stift/Buchse 4 pol. Bus EIN/Bus AUS). AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 18: Gegenstecker M8 Gerade

    Bei mehreren Positionsanzeigen an einem Bus: Abschlussstecker am letz- ten Busteilnehmer an Bus AUS anschließen (siehe Kapitel 4.2). Bei einer Positionsanzeige: Abschlussstecker an Bus AUS anschließen (siehe Kapitel 4.2). AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...

  • Page 19: Technische Daten

    Messbereich ≤14562 Umdrehung(en) Umgebungsbedingungen Ergänzung Umgebungstemperatur 0 … 60 °C Lagertemperatur -20 … 80 °C relative Luftfeuchtigkeit Betauung nicht zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 20 AP04 Technische Daten Deutsch Umgebungsbedingungen Ergänzung Schutzart IP53 EN 60529, im angebauten Zustand, nur mit Gegenstecker IP65 EN 60529, nur mit Gegenstecker AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16...
  • Page 21 7 Transport, Storage, Maintenance and Disposal 8 Accessory connector 8.1 Mating connector M8 straight inclusive cable 8.2 Straight matting connector M8 8.3 Mating connector M8 bus terminator 9 Technical data AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 22: Documentation

    Danger that may cause serious bodily harm, property damage or WARNING unplanned device reactions if you disregard the instructions given. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 23: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any rotating parts as for example clamping ring, torque support or hollow shaft. ` Install protective facilities to prevent people from getting access. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 24: Identification

    ` In areas where the impact of forces caused by the operating personnel or dropping objects cannot be excluded attach an effective support of the mating connectors against the machine body. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 25: Mechanical Mounting

    2. Make the bore (ød) for torque support at distance (L1) to the drive shaft 3. Pay attention to the diameter (øD) of the drive shaft AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 26: Electrical Installation

    ` Do not disconnect or close live connections. ` Perform wiring work in the de-energized state only. ` Use strands with suitable ferrules. ` Check all lines and plug connections before switching on the device. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...
  • Page 27 Faulty or missing termination or level specification results in communica- tion errors and can destroy the drive's electronic system. ` Make sure that termination is correct and test it. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 28: Pin Assignment

    For mating connector and cable extension accessories see chapter 8. Designation Bus OUT Bus IN DÜB/CANL     DÜA/CANH     viewing side = plug-in side AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...
  • Page 29 6). Use 6.3 mm flat connectors with short strands 2.5 … 4 mm² (not in the scope of delivery). For multiple position indicators we recommend Fig. connecting the earthing to a ground bar (see AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 30: Commissioning

    With a critical battery status, the special sign blinks, with an empty battery, glows permanently. With incre- mental measurement switched on, the incremental measurement symbol is displayed.  Fig. 8: Operating elements AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...
  • Page 31 If no key is pressed, the configuration mode will be exited after ~30 s without saving the latest value displayed, i. e. the original value will be maintained. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...
  • Page 32 11100 load factory settings dISPL 0, 180 display orientation Direct access to LEDs via SIKONETZ3/CAN, if both LED functions indica- ted here are OFF. Calibration travel AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 33: Battery Change

    1st line "AbGL_" 2nd line "_XXX" with XXX displaying a value around 100. Now, the AP04 shaft must be rotated ccw by a few mm, with a velocity of <1 U/min. The value in the lower line changes in positive direction up to "103".

  • Page 34: Battery, Function And Service Life

    . Take care that it can be inserted easily. 2. Check the correct position of the O ring . It must rest on the battery housing during mounting. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 35: Faults After Battery Change

    • Do not damage connections through mechanical or thermal impact. • Prior to installation inspect the position indicator for transport dam- ages. Do not install damaged position indicators. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 36: Accessory Connector

    3. Shorten, expand the shielding and lay around the shielding ring 4. Run strands through coupling sleeve and strip them. 5. Mount parts . Turn pressure screw to secure the cable. AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...

  • Page 37: Mating Connector M8 Bus Terminator

    RAL 9005 Speed ≤500 rpm Electrical data Additional information Operating voltage 24 V DC ±20 % Current consumption ~20 mA if operated with LEDs, additional ~3 mA per LED Battery service life ~5 year(s) AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...
  • Page 38 / immis- sion EN 61000-6-4 emitted interference / emission Protection category IP53 EN 60529, when built in, only with mating connector IP65 EN 60529, only with mating con- nector AP04 · Date 19.05.2016 · Art. No. 84211 · Mod. status 154/16...
  • Page 39 AP04...
  • Page 40 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
