2. Installation et fonctionnement

REMARQUE : Avant l'installation, veuillez examiner l'appareil. Veillez à ce que rien à l'intérieur de
l'emballage ne soit endommagé. Veuillez conserver l'emballage d'origine dans un endroit sûr pour une
utilisation future.
En cas de détérioration ou de pièce manquante, n'allumez pas l'appareil et informez immédiatement le
transporteur et le revendeur. Il est recommandé de conserver chaque équipement et ensemble de batteries
dans son emballage d'origine parce qu'ils ont été conçus pour assurer une protection maximale durant le
transport et l'entreposage.
2-1. Déballage et inspection
Déballez le colis et vérifiez le contenu de chaque emballage :
Module onduleur :
● Un onduleur
● Un manuel utilisateur
● Un câble USB
● Un câble parallèle (pour les modèles parallèles, en option)
● Un câble de partage de courant (pour les modèles parallèles, en option)
2-2. Vue du panneau arrière

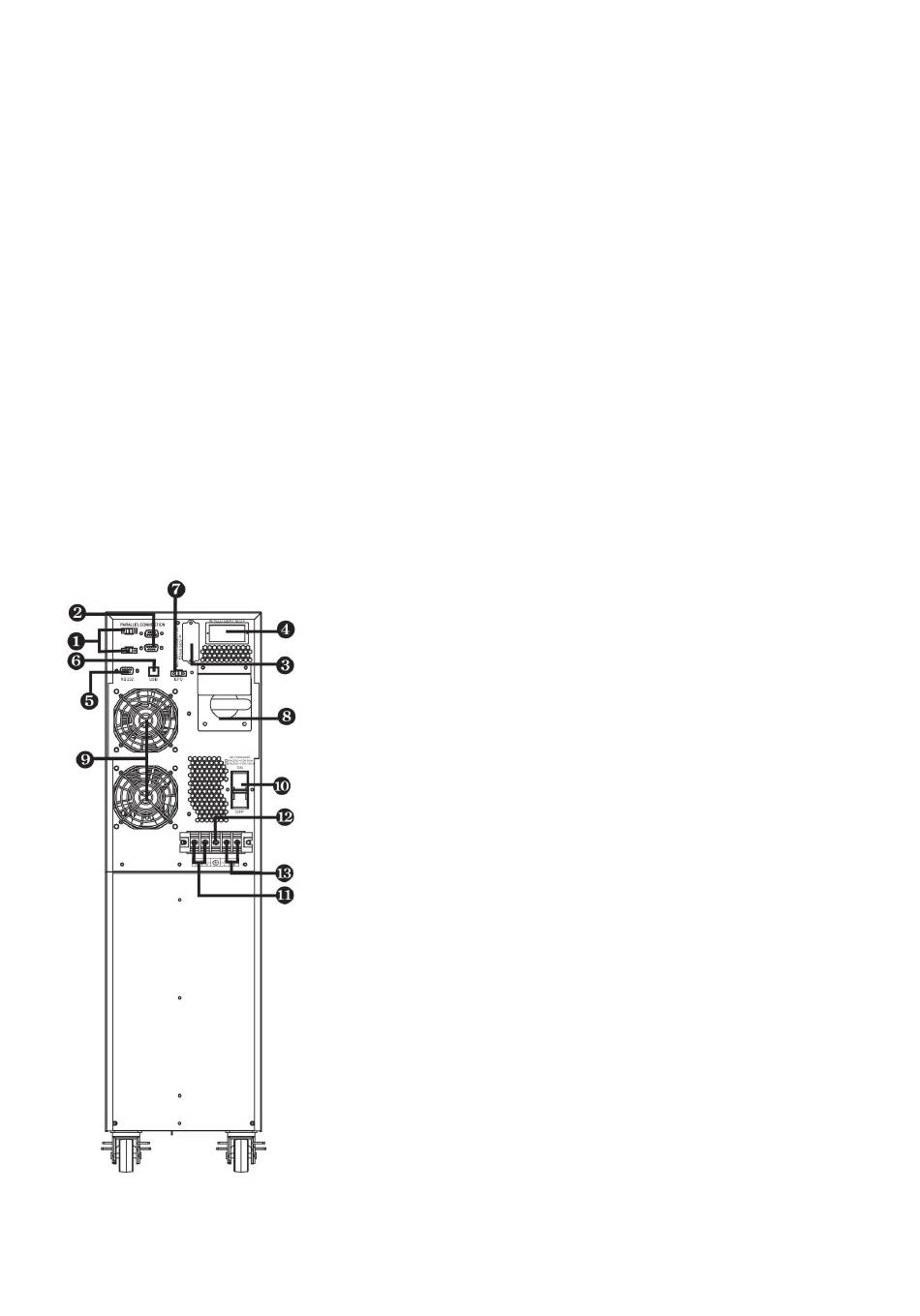

Schéma 1: Face arrière
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
8
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 10 19 AA AA 205 28
1) Port de partage de courant de mise en parallèle (option)
2) Port parallèle de mise en parallèle (option)
3) Connecteur de module d'autonomie (option)
4) Emplacement SNMP intelligent
5) Port de communication RS-232
6) Port de communication USB
7) Connecteur de fonction d'arrêt d'urgence (connecteur EPO)
8) Commutateur de bypass de maintenance
9) Ventilateur
10) Disjoncteur d'entrée
11) Bornes de sortie
12) Terre
13) Bornes d'entrée
