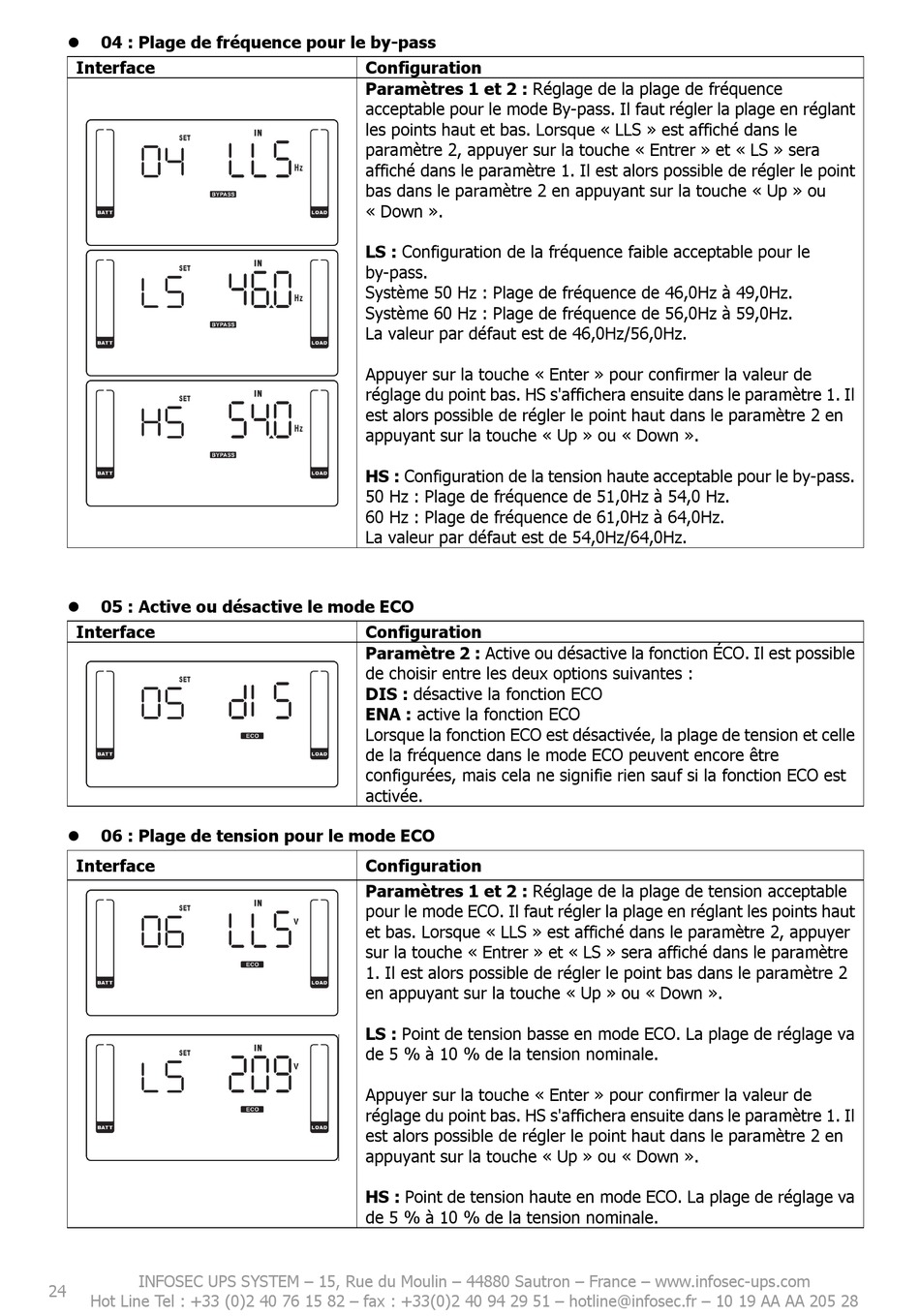

INFOSEC UPS SYSTEM E4 Pro One Series User Manual page 24

04 : Plage de fréquence pour le by-pass

Interface
05 : Active ou désactive le mode ECO

Interface
06 : Plage de tension pour le mode ECO

Interface
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
24
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 10 19 AA AA 205 28
Configuration
Paramètres 1 et 2 : Réglage de la plage de fréquence
acceptable pour le mode By-pass. Il faut régler la plage en réglant
les points haut et bas. Lorsque « LLS » est affiché dans le
paramètre 2, appuyer sur la touche « Entrer » et « LS » sera
affiché dans le paramètre 1. Il est alors possible de régler le point
bas dans le paramètre 2 en appuyant sur la touche « Up » ou
« Down ».
LS : Configuration de la fréquence faible acceptable pour le
by-pass.
Système 50 Hz : Plage de fréquence de 46,0Hz à 49,0Hz.
Système 60 Hz : Plage de fréquence de 56,0Hz à 59,0Hz.
La valeur par défaut est de 46,0Hz/56,0Hz.
Appuyer sur la touche « Enter » pour confirmer la valeur de
réglage du point bas. HS s'affichera ensuite dans le paramètre 1. Il
est alors possible de régler le point haut dans le paramètre 2 en
appuyant sur la touche « Up » ou « Down ».
HS : Configuration de la tension haute acceptable pour le by-pass.
50 Hz : Plage de fréquence de 51,0Hz à 54,0 Hz.
60 Hz : Plage de fréquence de 61,0Hz à 64,0Hz.
La valeur par défaut est de 54,0Hz/64,0Hz.
Configuration
Paramètre 2 : Active ou désactive la fonction ÉCO. Il est possible
de choisir entre les deux options suivantes :
DIS : désactive la fonction ECO
ENA : active la fonction ECO
Lorsque la fonction ECO est désactivée, la plage de tension et celle
de la fréquence dans le mode ECO peuvent encore être
configurées, mais cela ne signifie rien sauf si la fonction ECO est
activée.
Configuration
Paramètres 1 et 2 : Réglage de la plage de tension acceptable
pour le mode ECO. Il faut régler la plage en réglant les points haut
et bas. Lorsque « LLS » est affiché dans le paramètre 2, appuyer
sur la touche « Entrer » et « LS » sera affiché dans le paramètre
1. Il est alors possible de régler le point bas dans le paramètre 2
en appuyant sur la touche « Up » ou « Down ».
LS : Point de tension basse en mode ECO. La plage de réglage va
de 5 % à 10 % de la tension nominale.
Appuyer sur la touche « Enter » pour confirmer la valeur de
réglage du point bas. HS s'affichera ensuite dans le paramètre 1. Il
est alors possible de régler le point haut dans le paramètre 2 en
appuyant sur la touche « Up » ou « Down ».
HS : Point de tension haute en mode ECO. La plage de réglage va
de 5 % à 10 % de la tension nominale.
