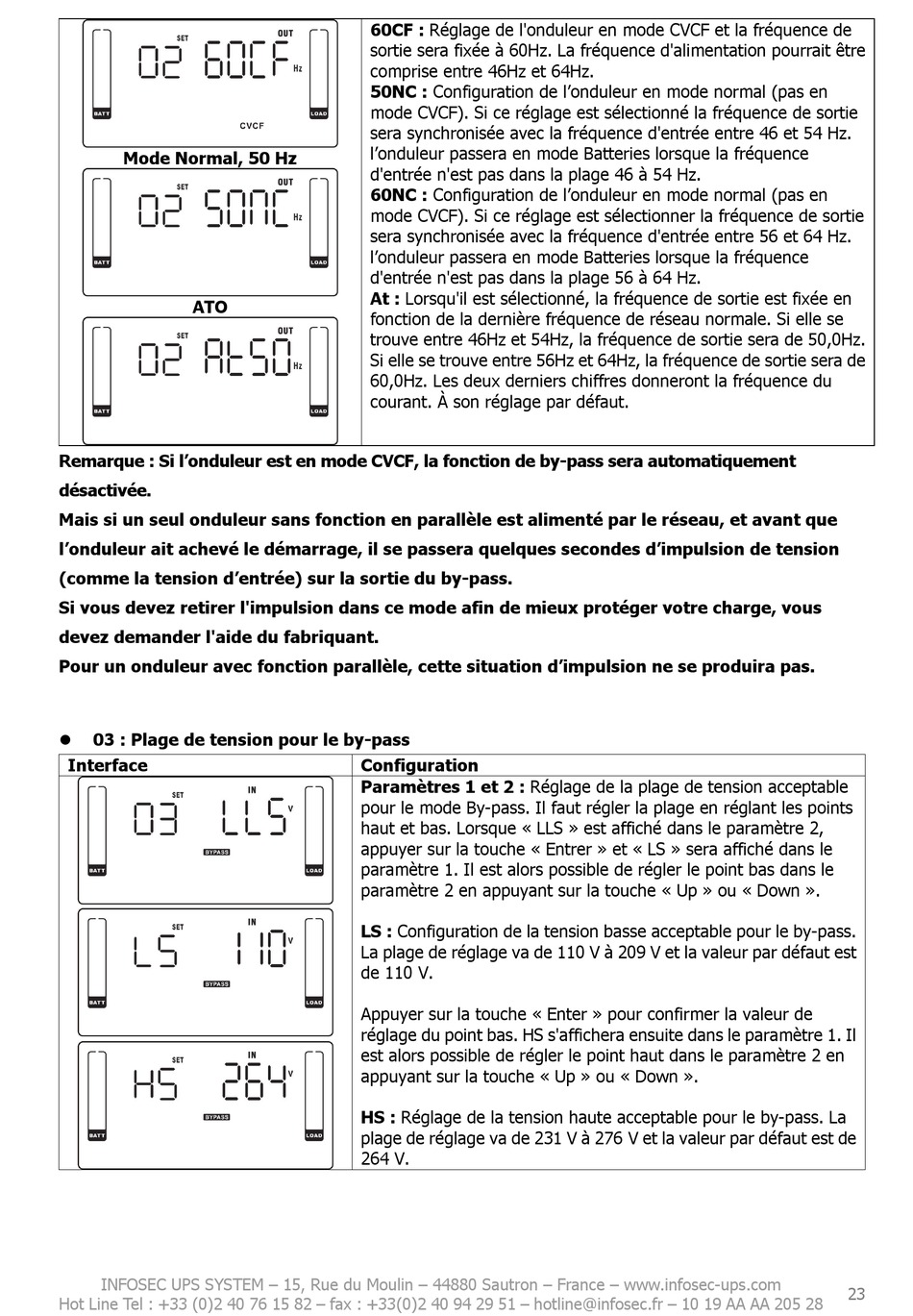

INFOSEC UPS SYSTEM E4 Pro One Series User Manual page 23

Mode Normal, 50 Hz
ATO
Remarque : Si l'onduleur est en mode CVCF, la fonction de by-pass sera automatiquement
désactivée.
Mais si un seul onduleur sans fonction en parallèle est alimenté par le réseau, et avant que
l'onduleur ait achevé le démarrage, il se passera quelques secondes d'impulsion de tension
(comme la tension d'entrée) sur la sortie du by-pass.
Si vous devez retirer l'impulsion dans ce mode afin de mieux protéger votre charge, vous
devez demander l'aide du fabriquant.
Pour un onduleur avec fonction parallèle, cette situation d'impulsion ne se produira pas.
03 : Plage de tension pour le by-pass

Interface
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 10 19 AA AA 205 28
60CF : Réglage de l'onduleur en mode CVCF et la fréquence de
sortie sera fixée à 60Hz. La fréquence d'alimentation pourrait être
comprise entre 46Hz et 64Hz.
50NC : Configuration de l'onduleur en mode normal (pas en
mode CVCF). Si ce réglage est sélectionné la fréquence de sortie
sera synchronisée avec la fréquence d'entrée entre 46 et 54 Hz.
l'onduleur passera en mode Batteries lorsque la fréquence
d'entrée n'est pas dans la plage 46 à 54 Hz.
60NC : Configuration de l'onduleur en mode normal (pas en
mode CVCF). Si ce réglage est sélectionner la fréquence de sortie
sera synchronisée avec la fréquence d'entrée entre 56 et 64 Hz.
l'onduleur passera en mode Batteries lorsque la fréquence
d'entrée n'est pas dans la plage 56 à 64 Hz.
At : Lorsqu'il est sélectionné, la fréquence de sortie est fixée en
fonction de la dernière fréquence de réseau normale. Si elle se
trouve entre 46Hz et 54Hz, la fréquence de sortie sera de 50,0Hz.
Si elle se trouve entre 56Hz et 64Hz, la fréquence de sortie sera de
60,0Hz. Les deux derniers chiffres donneront la fréquence du
courant. À son réglage par défaut.
Configuration
Paramètres 1 et 2 : Réglage de la plage de tension acceptable
pour le mode By-pass. Il faut régler la plage en réglant les points
haut et bas. Lorsque « LLS » est affiché dans le paramètre 2,
appuyer sur la touche « Entrer » et « LS » sera affiché dans le
paramètre 1. Il est alors possible de régler le point bas dans le
paramètre 2 en appuyant sur la touche « Up » ou « Down ».
LS : Configuration de la tension basse acceptable pour le by-pass.
La plage de réglage va de 110 V à 209 V et la valeur par défaut est
de 110 V.
Appuyer sur la touche « Enter » pour confirmer la valeur de
réglage du point bas. HS s'affichera ensuite dans le paramètre 1. Il
est alors possible de régler le point haut dans le paramètre 2 en
appuyant sur la touche « Up » ou « Down ».
HS : Réglage de la tension haute acceptable pour le by-pass. La
plage de réglage va de 231 V à 276 V et la valeur par défaut est de
264 V.
23
