spécifications d'intensité, de couleur, de position, de connexion et de fiabilité de conductance des câbles
sont bien respectées. S'assurer que la connexion Ligne/Neutre est correcte et non inversée, et qu'il n'y
a pas de court-circuit.
5) Replacer le couvercle du bornier sur la face arrière de l'onduleur.
REMARQUE : Installer le disjoncteur de sortie entre la borne de sortie et la charge ; de plus, si nécessaire,
le disjoncteur doit être qualifié pour la fonction de protection contre les courants de fuite.
Avertissement :
Assurez-vous que l'onduleur n'est pas en marche avant de l'installer. Il doit être éteint pendant le
•
câblage.

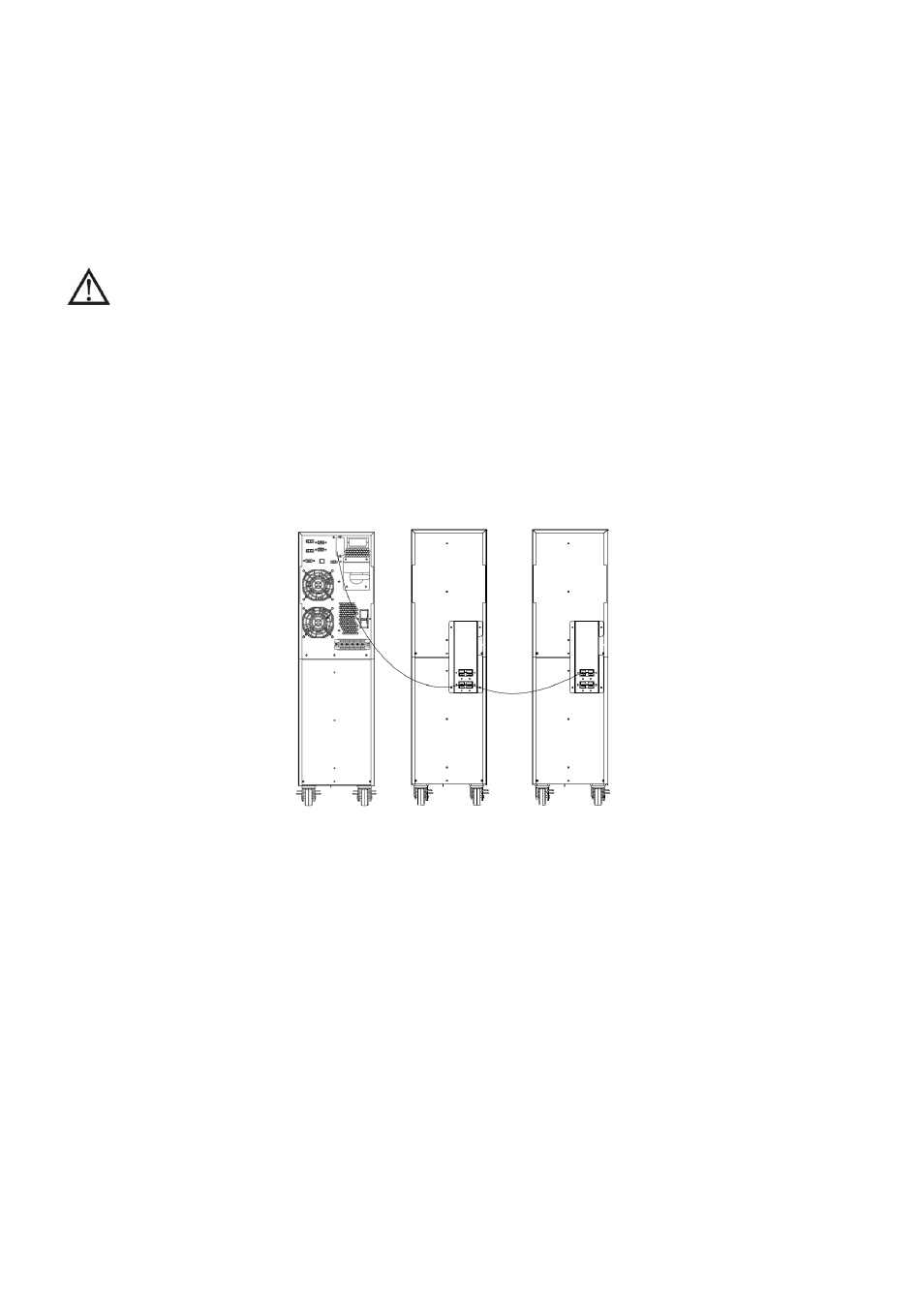

Ajout d'un module d'autonomie supplémentaire
Le module d'autonomie comporte un disjoncteur CC permettant de déconnecter le bloc de batteries et
•
l'onduleur. Dans le cas de l'utilisation d'un autre module d'autonomie, s'assurer qu'un disjoncteur CC
ou tout autre dispositif de protection est installé entre l'onduleur et le module d'autonomie. Sinon,
veuillez l'installer soigneusement. Coupez le disjoncteur de la batterie avant l'installation.
REMARQUE : Réglez le disjoncteur du module d'autonomie en position « ARRÊT », puis installez ce
dernier.
Prêtez une grande attention à la tension nominale de la batterie indiquée sur le panneau arrière. Si
•
vous souhaitez modifier le nombre de modules d'autonomies, veuillez modifier par la même occasion
la configuration. Le branchement avec une tension de batterie inappropriée peut causer des
dommages permanents à l'onduleur. Assurez-vous que la tension du bloc-batterie est correcte.
Assurez-vous que le câblage de mise à la terre est correct.
•
