INFOSEC UPS SYSTEM E4 Pro One Series User Manual page 25

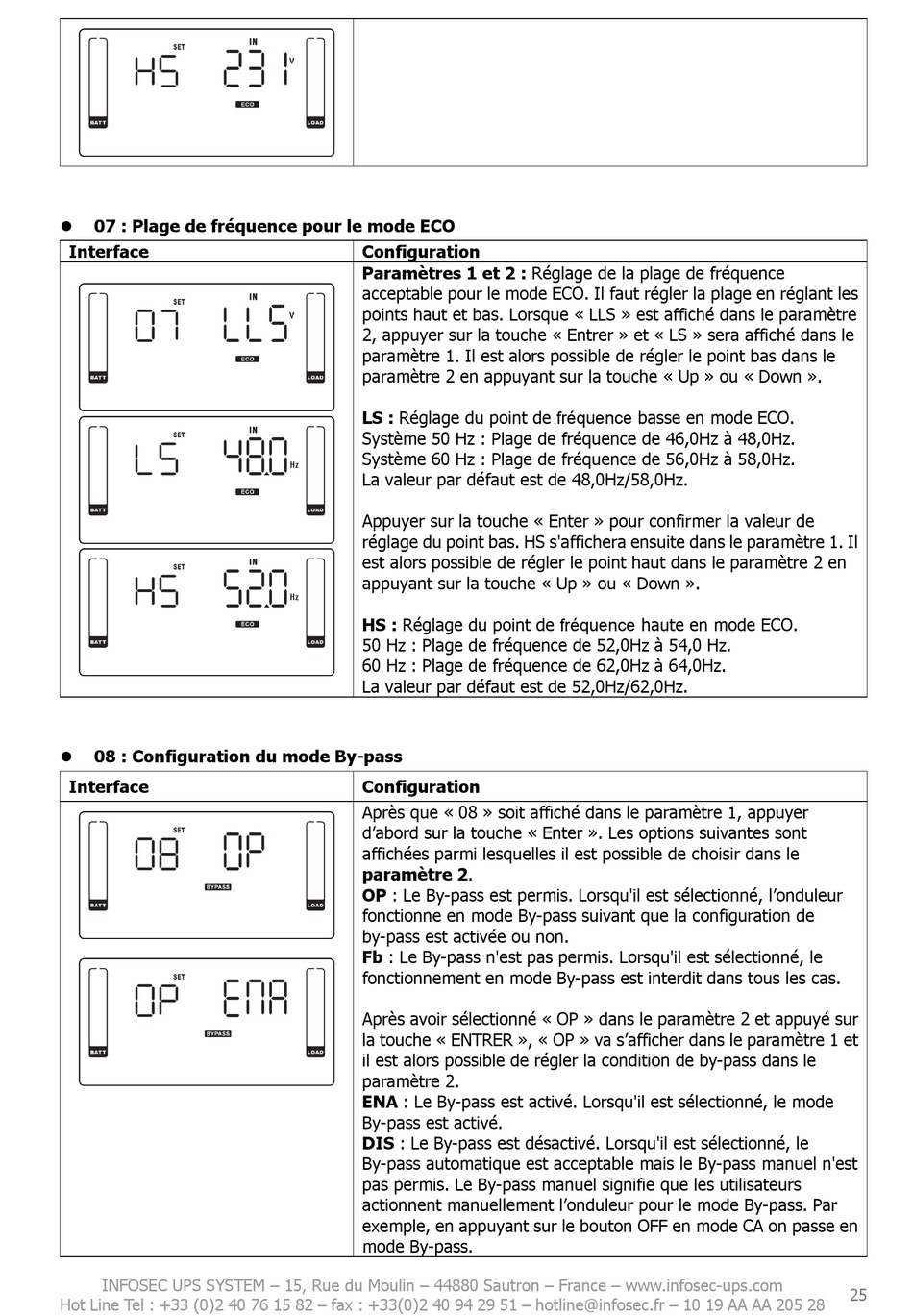

07 : Plage de fréquence pour le mode ECO

Interface
08 : Configuration du mode By-pass

Interface
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 10 19 AA AA 205 28
Configuration
Paramètres 1 et 2 : Réglage de la plage de fréquence
acceptable pour le mode ECO. Il faut régler la plage en réglant les
points haut et bas. Lorsque « LLS » est affiché dans le paramètre
2, appuyer sur la touche « Entrer » et « LS » sera affiché dans le
paramètre 1. Il est alors possible de régler le point bas dans le
paramètre 2 en appuyant sur la touche « Up » ou « Down ».
LS : Réglage du point de fréquence basse en mode ECO.
Système 50 Hz : Plage de fréquence de 46,0Hz à 48,0Hz.
Système 60 Hz : Plage de fréquence de 56,0Hz à 58,0Hz.
La valeur par défaut est de 48,0Hz/58,0Hz.
Appuyer sur la touche « Enter » pour confirmer la valeur de
réglage du point bas. HS s'affichera ensuite dans le paramètre 1. Il
est alors possible de régler le point haut dans le paramètre 2 en
appuyant sur la touche « Up » ou « Down ».
HS : Réglage du point de fréquence haute en mode ECO.
50 Hz : Plage de fréquence de 52,0Hz à 54,0 Hz.
60 Hz : Plage de fréquence de 62,0Hz à 64,0Hz.
La valeur par défaut est de 52,0Hz/62,0Hz.
Configuration
Après que « 08 » soit affiché dans le paramètre 1, appuyer
d'abord sur la touche « Enter ». Les options suivantes sont
affichées parmi lesquelles il est possible de choisir dans le
paramètre 2.
OP : Le By-pass est permis. Lorsqu'il est sélectionné, l'onduleur
fonctionne en mode By-pass suivant que la configuration de
by-pass est activée ou non.
Fb : Le By-pass n'est pas permis. Lorsqu'il est sélectionné, le
fonctionnement en mode By-pass est interdit dans tous les cas.
Après avoir sélectionné « OP » dans le paramètre 2 et appuyé sur
la touche « ENTRER », « OP » va s'afficher dans le paramètre 1 et
il est alors possible de régler la condition de by-pass dans le
paramètre 2.
ENA : Le By-pass est activé. Lorsqu'il est sélectionné, le mode
By-pass est activé.
DIS : Le By-pass est désactivé. Lorsqu'il est sélectionné, le
By-pass automatique est acceptable mais le By-pass manuel n'est
pas permis. Le By-pass manuel signifie que les utilisateurs
actionnent manuellement l'onduleur pour le mode By-pass. Par
exemple, en appuyant sur le bouton OFF en mode CA on passe en
mode By-pass.
