5-2-7. Mode bypass manuel pour entretien
Un commutateur de bypass manuel est prévu pour garantir la continuité de l'alimentation vers la charge
critique lorsque le mode normal n'est pas disponible, par ex. pendant un processus d'entretien. Avant de
passer en mode bypass de maintenance, vérifiez que la source d'alimentation de bypass est normale.
Entrée
simple
Secteur
Bypass
Double
entrée
Secteur
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
56
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Redresseur
Disjoncteur
d'entrée Q1
Disjoncteur de batterie
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Disjoncteur de
bypass Q2
Redresseur
Disjoncteur
d'entrée Q1

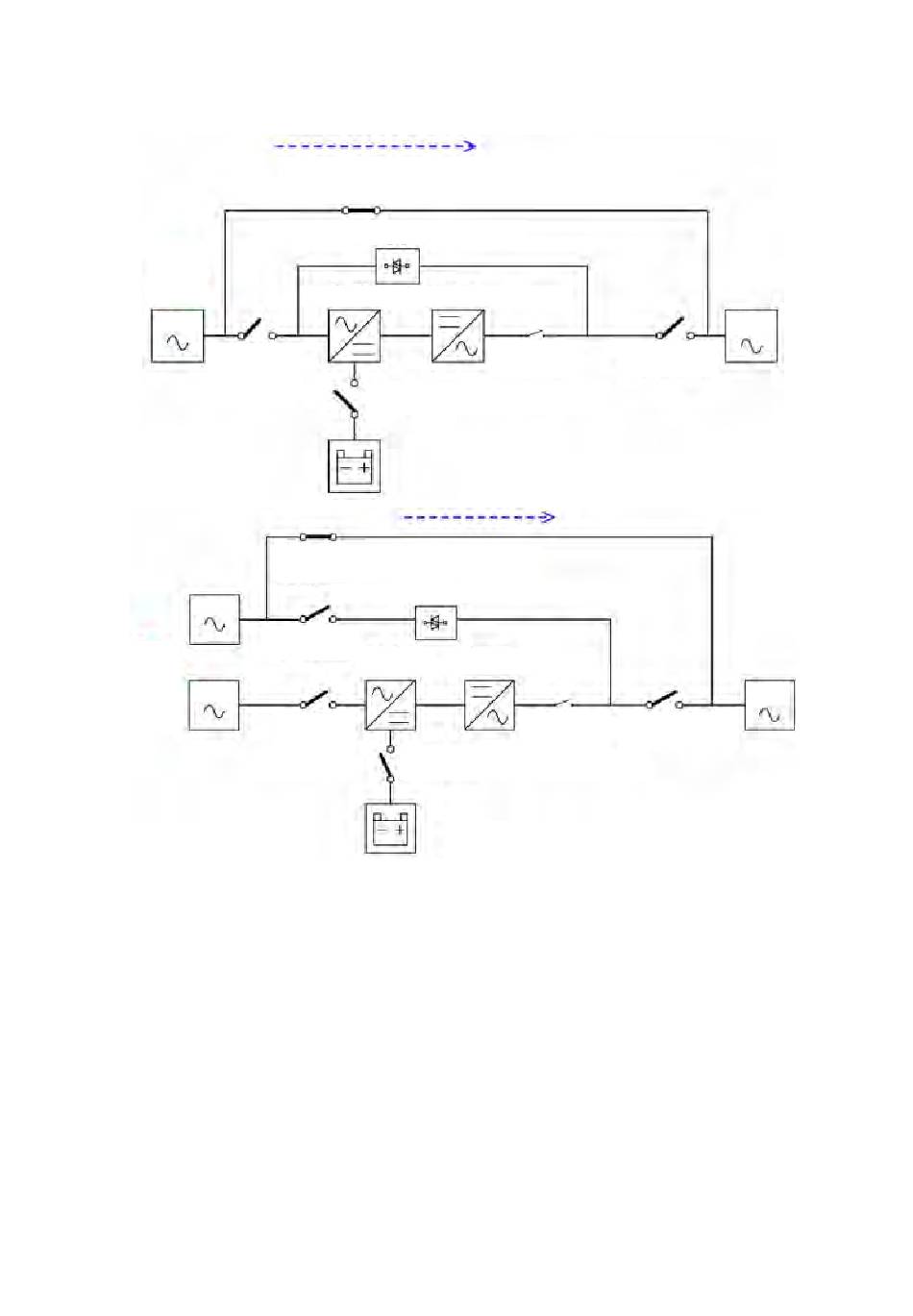

Schéma en mode bypass pour entretien
Onduleur
Relais onduleur
Onduleur
Relais onduleur
Disjoncteur de batterie
Charge
Disjoncteur de
sortie Q3
Charge
Disjoncteur de
sortie Q3
