6. Configurez la fonction parallèle sur l'écran LCD de l'onduleur 1. Sélectionnez le menu
« PARALLÈLE » depuis la page « CONFIGURATION ». (Consultez le Manuel de
l'utilisateur 3-2-5-5. Configuration-Écran parallèle)
Activez la fonction « Onduleur parallèle » de l'onduleur 1. (Ignorez l'avertissement « Câble
7.
parallèle mal branché »)
8. Réglez la configuration de la batterie comme batterie « indépendante » ou « commune », selon
votre préférence.
9. Sélectionnez l'icône « Enregistrer les réglages » dans l'écran « Général » de la page
« CONFIGURATION » pour enregistrer vos réglages.
10. Configurez ensuite l'onduleur 2.
11. Configurez la fonction parallèle sur l'écran LCD de l'onduleur 2. Ouvrez le menu
« PARALLÈLE » depuis la page « CONFIGURATION ». (Consultez le Manuel de
l'utilisateur 3-2-5-5. Configuration-Écran parallèle)
12. Activez la fonction « Onduleur parallèle » de l'onduleur 2. (Ignorez l'avertissement « « Câble
parallèle mal branché »)
13. Réglez la configuration de la batterie comme batterie « indépendante » ou « ordinaire », selon
votre préférence.
14. Sélectionnez l'icône « Enregistrer les réglages » dans l'écran « Général » de la page
« CONFIGURATION » pour enregistrer vos réglages.
15. Ouvrir le disjoncteur de la source secteur externe et attendez l'arrêt complet des deux onduleurs.
16. Ouvrir les disjoncteurs de batterie.
2-6-4. Câble de connexion parallèle
Il y a deux connecteurs à l'extrémité de chaque câble parallèle. L'un est un connecteur à 16 broches et
l'autre est un connecteur à 2 broches. Insérez le connecteur à 16 broches dans le port CN7 de l'onduleur 1
et le connecteur à 2 broches dans la prise CN10 de l'onduleur 2, et vice versa. Consultez les figures
ci-dessous pour plus de détails.
Pour un onduleur avec deux cartes parallèles, utilisez l'une des deux cartes.
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
21
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07

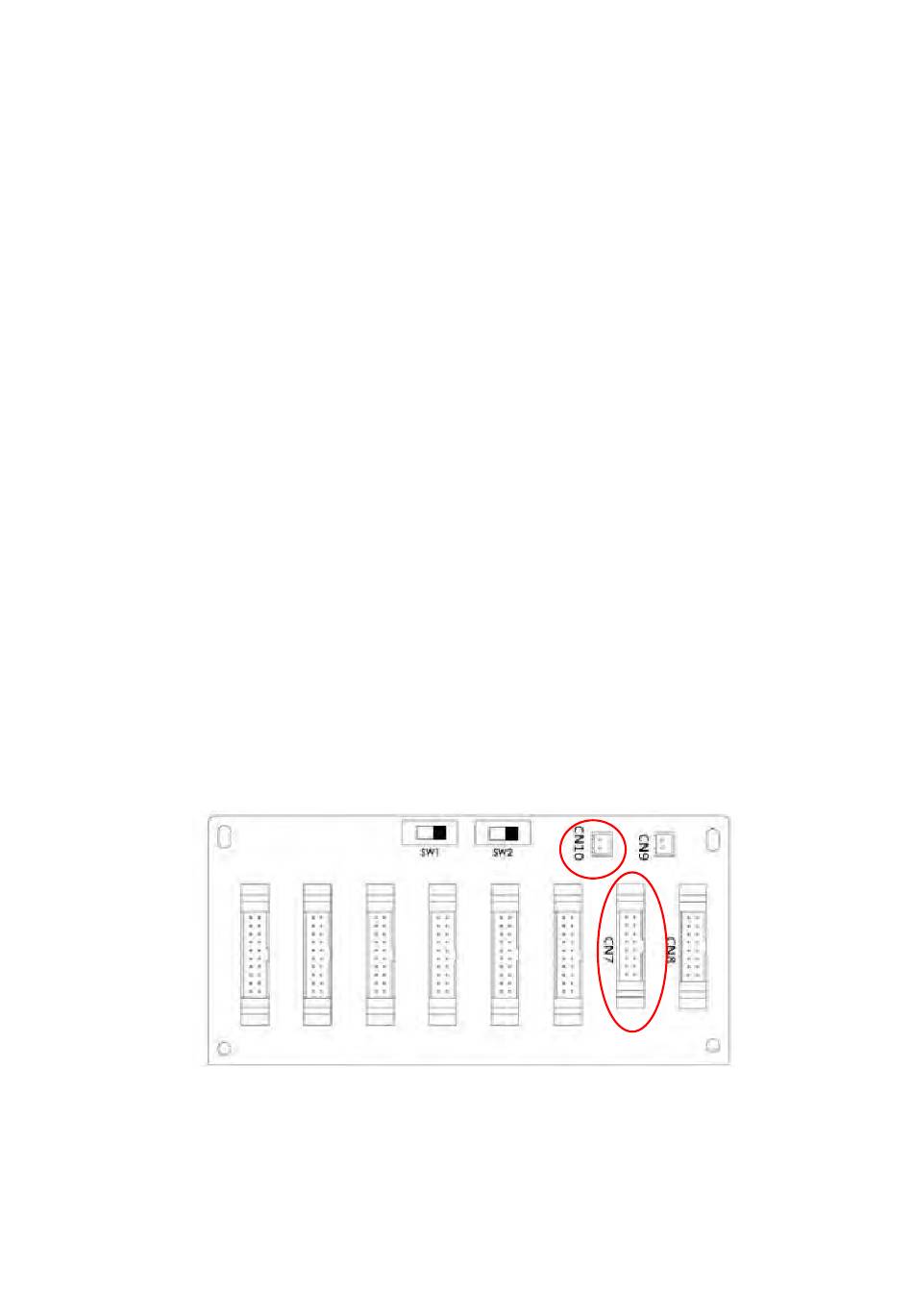

Carte parallèle onduleur 1
