4-3. Autre interface de communication

4-3-1. Logement pour carte de communication supplémentaire
Il y a un port facultatif pour une carte de communication supplémentaire. Cette option permet
d'améliorer les capacités de communication de l'onduleur. Elle fournit un logement SNMP, des signaux I/P
et O/P sur contact sec et des ports de mesure de température supplémentaires.
4-3-2. Ports de communication locale RS232 et USB
L'onduleur est équipé d'un port RS-232 et d'un port USB.
Remarque : Les ports RS232 et USB ne peuvent PAS fonctionner simultanément.
4-3-3. Emplacement SNMP
Une carte SNMP ou une carte AS400 peut être insérée dans ce logement pour enrichir les fonctions de
communication de l'onduleur.

5. Principes de fonctionnement

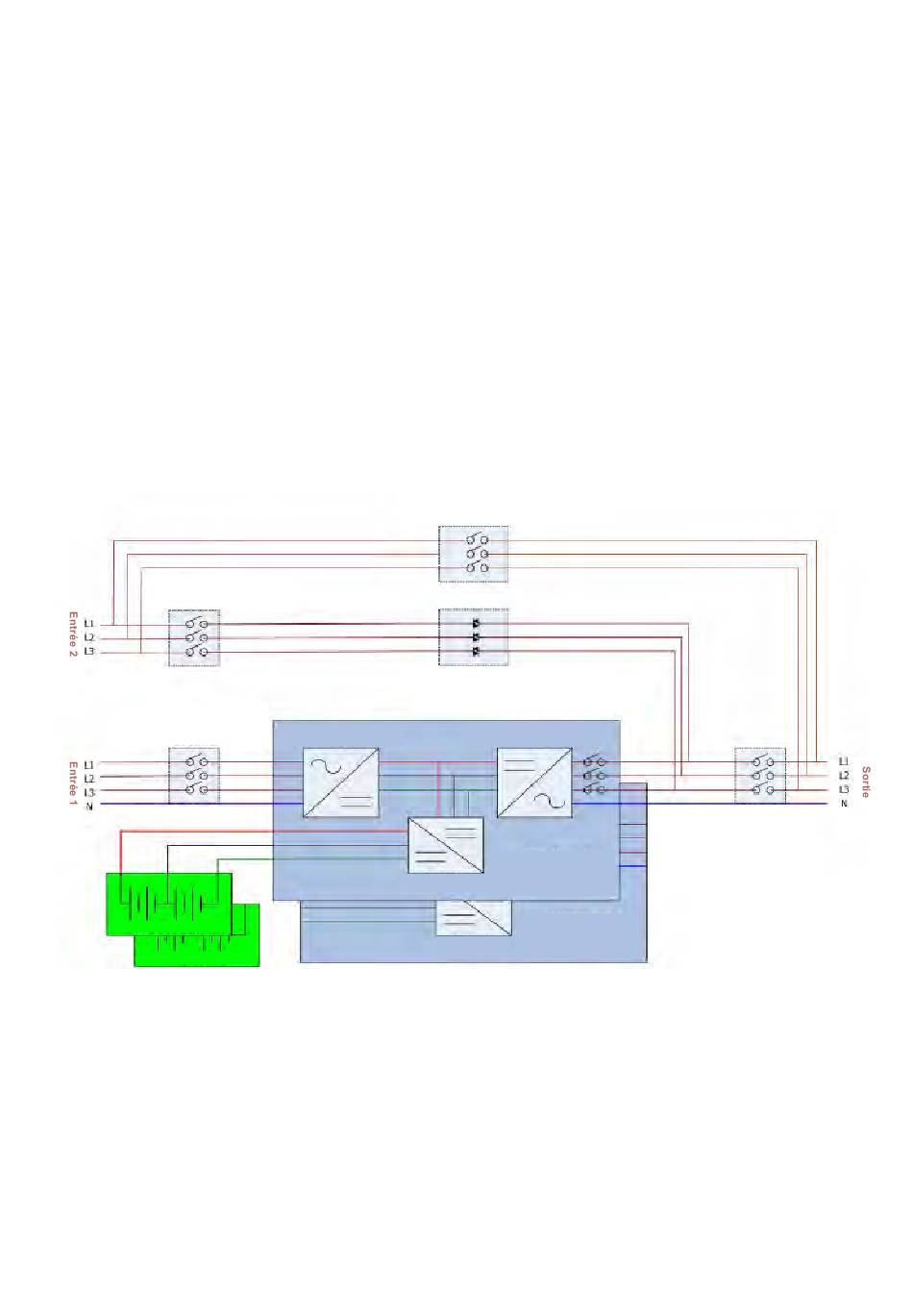

5-1. Schéma fonctionnel de l'onduleur
Disjoncteur d'entrée bypass
Disjoncteur d'entrée
Module de batteries
Module de batteries
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
49
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07
Disjoncteur de maintenance
Commutateur statique
Redresseur
Schéma de câblage pour double alimentations (R1 et R2)
Onduleur
Module de l'onduleur
Chargeur
Module de l'onduleur
Chargeur
Disjoncteur de sortie
