2. Installez la carte parallèle de l'onduleur 2.
Sur la carte parallèle de l'onduleur 2, réglez l'interrupteur SW2 sur la gauche, comme illustré ci-dessous.
2-6-3. Réglage de la fonction de mise en parallèle
1. Pour le câblage de l'entrée et de la sortie, suivez les instructions de la section 2-6-1.
2. Pour le réglage de la carte parallèle, suivez les instructions de la section 2-6-2.
Ensuite, réglez la fonction parallèle et la configuration de la batterie en suivant les étapes suivantes :
1. Ne connectez pas le câble parallèle avant que cela ne vous soit demandé.
2. Placez les disjoncteurs d'entrée (Q1 et Q2) des deux onduleurs sur la position « MARCHE ».
Laissez les disjoncteurs de sortie (Q3) des deux onduleurs sur la position « ARRÊT ».
3. Placez le disjoncteur de batterie sur « MARCHE ».
4. Allumez le disjoncteur de la source d'alimentation pour appliquer la source d'entrée secteur aux
deux onduleurs.
5. Attendez la fin de la mise sous tension. Commencez à configurer l'onduleur 1.
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
20
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07

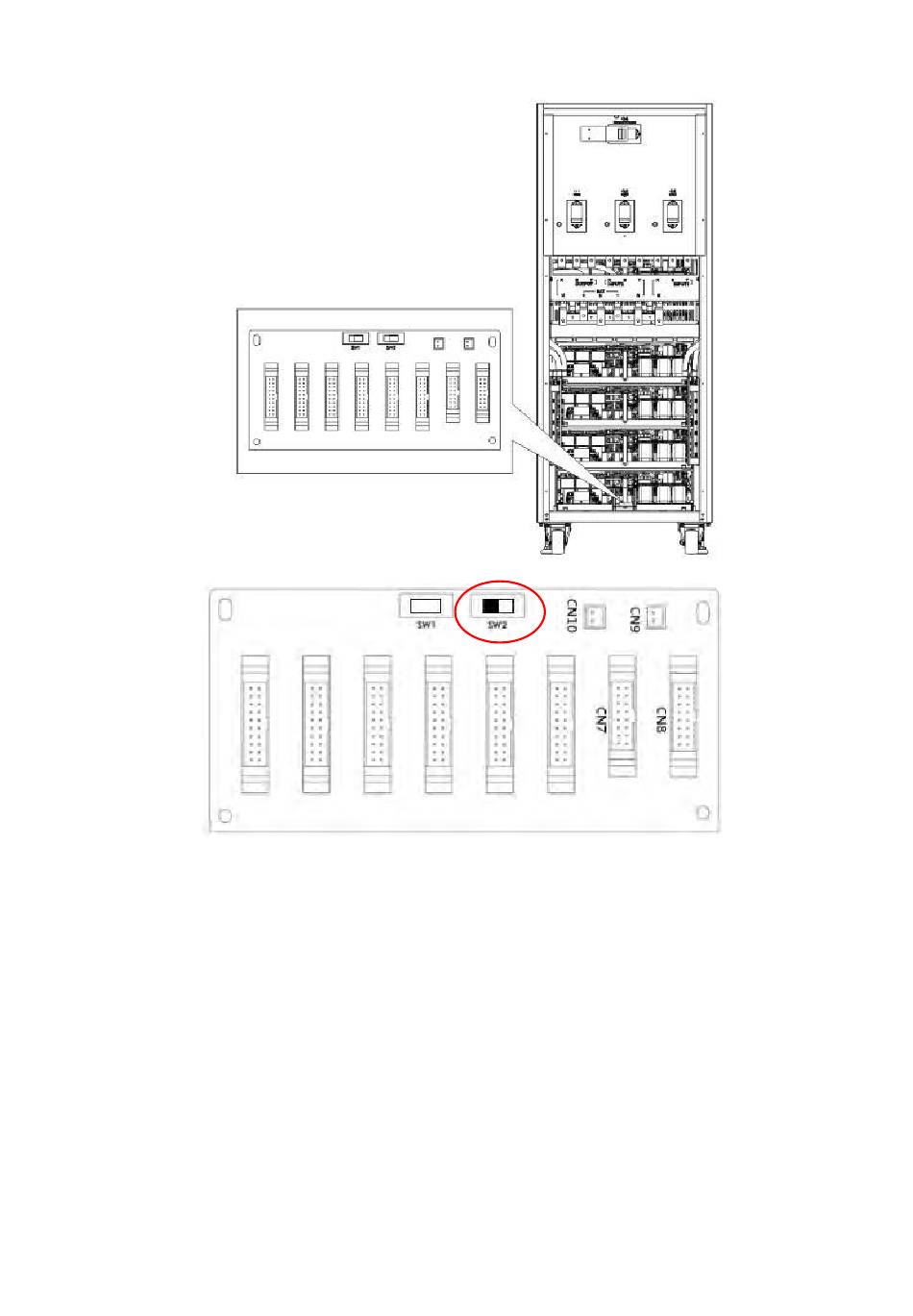

Position de SW2 sur l'onduleur 2
