5-2-5. Mode ÉCO
Le mode ÉCO peut être activé à travers le panneau de commande LCD. Dans le mode ÉCO, la charge est
redirigée vers la bypass lorsque la tension et la fréquence de bypass sont dans les plages acceptables. Si
la source de bypass est hors limite, l'onduleur transférera la source d'alimentation de la charge depuis la
source de bypass au convertisseur onduleur. Afin de réduire le temps de transfert, le redresseur et le
convertisseur onduleur fonctionnent lorsque l'onduleur est en mode ÉCO.
Entrée
simple
Secteur
Disjoncteur
d'entrée Q1
Bypass
Double
entrée
Secteur
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
54
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Redresseur
Disjoncteur de batterie
Disjoncteur de
maintenance Q4
STS (système de transfert statique)
Disjoncteur de
bypass Q2
Redresseur
Disjoncteur
d'entrée Q1
Disjoncteur de batterie

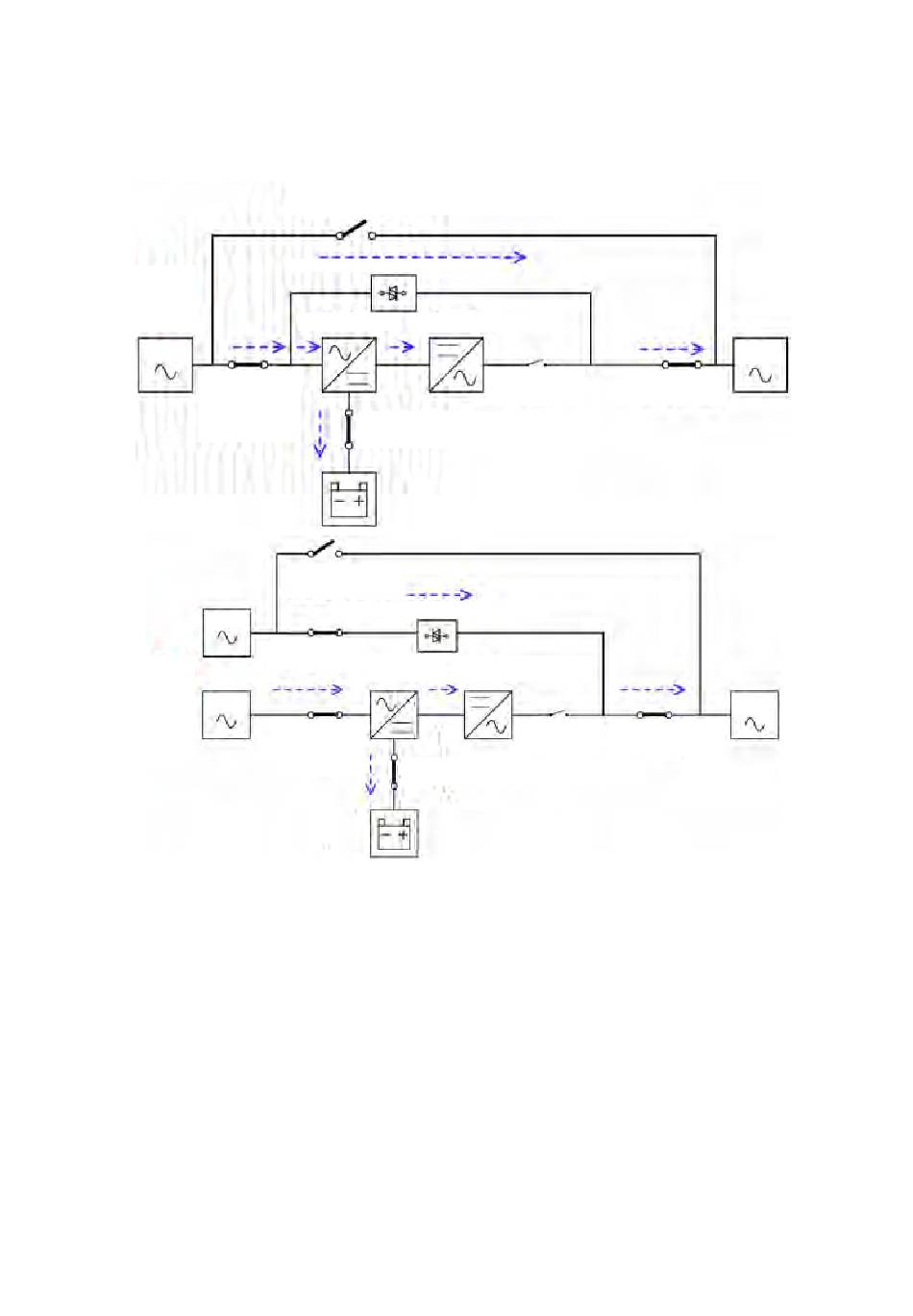

Schéma en mode ÉCO
Onduleur
Relais onduleur
Onduleur
Disjoncteur de sortie
Relais onduleur
Charge
Disjoncteur de
sortie Q3
Charge
Q3
