MANUALE ISTRUZIONE
ATTENZIONE:
PRIMA DI UTILIZZARE LA MACCHINA LEGGERE
ATTENTAMENTE IL MANUALE DI ISTRUZIONE
NORME DI SICUREZZA
- Evitare i contatti diretti con il circuito di saldatura; la
tensione a vuoto fornita dal generatore può essere
pericolosa in talune circostanze.
- Staccare la macchina dalla presa d'alimentazione prima
dell'installazione e di tutte le operazioni di verifica o di
riparazione.
- Eseguire l'installazione elettrica secondo le previste
norme e leggi antinfortunistiche
- Assicurarsi che la presa di alimentazione sia
correttamente collegata alla terra di protezione.
- Non utilizzare la macchina in ambienti umidi o bagnati o
sotto la pioggia.
- Non utilizzare cavi con isolamento deteriorato o con
connessioni allentate.
- Non saldare su contenitori, recipienti o tubazioni che
abbiano contenuto prodotti infiammabili liquidi o gassosi.
- Evitare di operare su materiali puliti con solventi clorurati o
nelle vicinanze di dette sostanze.
-
Non saldare su recipienti in pressione.
- Allontanare dall'area di lavoro tutte le sostanze
infiammabili (p.es. legno, carta, stracci, etc.)
- Assicurarsi un ricambio d'aria adeguato o di mezzi atti ad
asportare i fumi di saldatura nelle vicinanze dell'arco.
- Proteggere sempre gli occhi con gli appositi vetri inattinici
montati su maschere o caschi. Usare gli appositi
indumenti e guanti protettivi evitando di esporre
l'epidermide ai raggi ultravioletti prodotti dall'arco.
- Assicurare sempre la bombola con idonei mezzi atti ad
impedirne cadute accidentali.
- Non avvicinare la torcia o la pinza portaelettrodo alla
bombola gas.
- Mantenere la bombola al riparo da fonti di calore,
compreso l'irraggiamento solare.
- Non utilizzare la macchina per scongelare le tubazioni.
- Appoggiare la macchina su un piano orizzontale per
evitare il ribaltamento.
I........... pag. 01 NL....... pag. 19 SF....... pag. 38
F..........pag. 05 E......... pag. 24 N......... pag. 43
GB.......pag. 10 P......... pag. 29 S......... pag. 47
D..........pag. 14 DK...... pag. 34 GR...... pag. 52
GENERALITA'

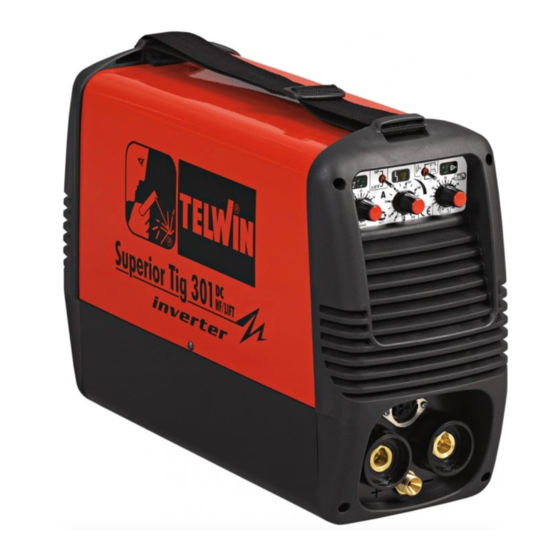

Questo modello TIG è un raddrizzatore a corrente costante
per saldatura ad arco, controllato da un ponte a transistor
(IGBT) con frequenza tipica di funzionamento di 32 kHz.
Le caratteristiche specifiche di questo sistema di
regolazione (INVERTER), quali alta velocità e precisione
della regolazione, conferiscono alla macchina eccellenti
qualità nella saldatura di tutti gli elettrodi rivestiti e nella
saldatura TIG (d.c.).
La regolazione con sistema "inverter" all'ingresso della linea
di alimentazione (primario) determina inoltre una riduzione
drastica di volume sia del trasformatore che della reattanza
di livellamento permettendo la costruzione di una macchina
di volume e peso estremamente contenuti esaltandone le
doti di maneggevolezza e trasportabilità.
La macchina è costituita essenzialmente da moduli di
potenza realizzati su circuiti stampati ed ottimizzati per
ottenere massima affidabilità e ridotta manutenzione.
Descrizione:
1- Ingresso linea di alimentazione trifase, gruppo
raddrizzatore e condensatori
2- Ponte switching a transistors (IGBT) e drivers; commuta
la tensione di linea raddrizzata in tensione alternata ad
alta frequenza (tip. 32 kHz) ed effettua la regolazione
della potenza in funzione della corrente/tensione di
saldatura richiesta.
3- T rasformatore ad alta frequenza; l'avvolgimento
primario viene alimentato con la tensione convertita dal
blocco 2; esso ha la funzione di adattare tensione e
corrente ai valori necessari al procedimento di saldatura
Tig o ad arco e contemporaneamente di isolare
galvanicamente il circuito di saldatura dalla linea di
alimentazione.
4- Ponte raddrizzatore secondario con induttanza di
livellamento; commuta la tensione / corrente alternata
fornita dall'avvolgimento secondario in corrente /
tensione continua a bassissima ondulazione.
5- Elettronica di controllo e regolazione; controlla
istantaneamente il valore dei transitori di corrente di
saldatura e lo confronta con il valore impostato dall'ope-
ratore; modula gli impulsi di comando dei drivers degli
IGBT che effettuano la regolazione.
Determina la risposta dinamica della corrente durante la
fusione dell'elettrodo (corto-circuiti istantanei), e
sovraintende i sistemi di sicurezza. Controlla i timers per
il gas e le rampe di corrente. Controlla gli ingressi e le
uscite.
6- Generatore innesco HF.
7- Elettrovalvola gas protezione.
8- Regolazione a distanza .
Organi di collegamento, regolazione e segnalazione
PANNELLO POSTERIORE
1 - Cavo di alimentazione 3ph + (PE).
2 - Interruttore generale O/OFF - I/ON .
3 - Connettore regolatori a distanza (v. OPZIONI)
4 - Raccordo per collegamento tubo gas (riduttore
pressione bombola - macchina).
cod. 952360
Fig. A
di livellamento.
Fig. B
