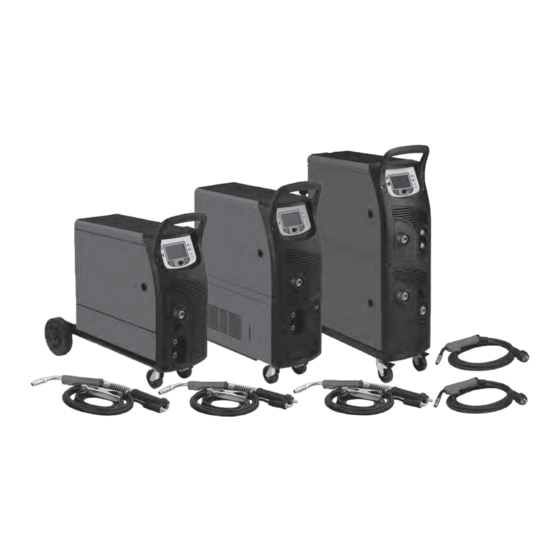

Telwin MIG-MAG Instruction Manual
  1. Manuals
  2. Brands
  3. Telwin Manuals
  4. Welding System
  5. MIG-MAG
  6. Instruction manual

Telwin MIG-MAG Instruction Manual

Hide thumbs Also See for MIG-MAG:

Advertisement

Quick Links

Download this manual
EN IT FR ES DE RU PT
EL NL HU RO SV DA
NO FI CS SK SL HR-SR
LT ET LV BG PL AR
MIG-MAG • TIG (DC) • MMA
(EN)
INSTRUCTION MANUAL
(IT)
MANUALE D'ISTRUZIONE
(FR)
MANUEL D'INSTRUCTIONS
(ES)
MANUAL DE INSTRUCCIONES
(DE)
BEDIENUNGSANLEITUNG
(RU)
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
(PT)
MANUAL DE INSTRUÇÕES
(EL)
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
(NL)
INSTRUCTIEHANDLEIDING
(HU)
HASZNÁLATI UTASÍTÁS
(RO)
MANUAL DE INSTRUCŢIUNI
(SV)
BRUKSANVISNING
(DA)
INSTRUKTIONSMANUAL
(NO)
BRUKERVEILEDNING
(FI)
OHJEKIRJA
(CS)
NÁVOD K POUŽITÍ
(SK)
NÁVOD NA POUŽITIE
(SL)
PRIROČNIK Z NAVODILI ZA UPORABO
(HR-SR) PRIRUČNIK ZA UPOTREBU
(LT)
INSTRUKCIJŲ KNYGELĖ
(ET)
KASUTUSJUHEND
(LV)
ROKASGRĀMATA
(BG)
РЪКОВОДСТВО С ИНСТРУКЦИИ
(PL)
INSTRUKCJA OBSŁUGI
‫دليل التشغيل‬
(AR)
(EN)
Professional MIG-MAG, TIG (DC), MMA welding machines with inverter.
(IT)
Saldatrici professionali ad inverter MIG-MAG, TIG (DC), MMA.
(FR)
Postes de soudage professionnels à inverseur MIG-MAG, TIG (DC), MMA.
(ES)
Soldadoras profesionales con inverter MIG-MAG, TIG (DC), MMA.
(DE)
Professionelle Schweißmaschinen MIG-MAG, TIG (DC), MMA mit Invertertechnik.
(RU)
Профессиональные сварочные аппараты с инвертером MIG-MAG, TIG (DC), MMA.
(PT)
Aparelhos de soldar profissionais com variador de freqüência MIG-MAG, TIG (DC), MMA.
(EL)
Επαγγελματικοί συγκολλητές με ινβέρτερ MIG-MAG, TIG (DC), MMA.
(NL)
Professionele lasmachines met inverter MIG-MAG, TIG (DC), MMA.
(HU)
Professzionális MIG-MAG, TIG (DC), MMA inverthegesztők.
(RO)
Aparate de sudură cu invertor pentru sudura MIG-MAG, TIG (DC), MMA, destinate uzului profesional.
(SV)
Professionella svetsar med växelriktare MIG-MAG, TIG (DC), MMA.
(DA)
Professionelle svejsemaskiner med inverter MIG-MAG, TIG (DC), MMA.
(NO)
Profesjonelle sveisebrenner med inverter MIG-MAG, TIG (DC), MMA.
(FI)
Ammattihitsauslaitteet vaihtosuuntaajalla MIG-MAG, TIG (DC), MMA.
(CS)
Profesionální svařovací agregáty pro svařování MIG-MAG, TIG (DC), MMA.
(SK)
Profesionálne zváracie agregáty pre zváranie MIG-MAG, TIG (DC), MMA.
(SL)
Profesionalni varilni aparati s frekvenènim menjalnikom MIG-MAG, TIG (DC), MMA.
(HR-SR) Profesionalni stroj za varenje sa inverterom MIG-MAG, TIG (DC), MMA.
(LT)
Profesionalūs suvirinimo aparatai su Inverteriu MIG-MAG, TIG (DC), MMA.
(ET)
Inverter MIG-MAG, TIG (DC), MMA professionaalsed keevitusaparaadid.
(LV)
Profesionālie metināšanas aparāti ar invertoru MIG-MAG, TIG (DC), MMA metināšanai.
(BG)
Професионални инверторни електрожени за заваряване MIG-MAG, TIG (DC), MMA.
(PL)
Profesjonalne spawarki inwerterowe MIG-MAG, TIG (DC), MMA.
.‫آالت لحام اح� ت افية ذات محول للحام بالقوس المعد� ن ي بالغاز الخامل- القوس المعد� ن ي بالغاز النشط، لحام بغاز التنجست� ي ن الخامل (تيار مستمر)، لحام بالقوس المعد� ن ي اليدوي‬
(AR)
- 1 -
Cod.954579
