Bedienungsanleitung
QJ 600-E

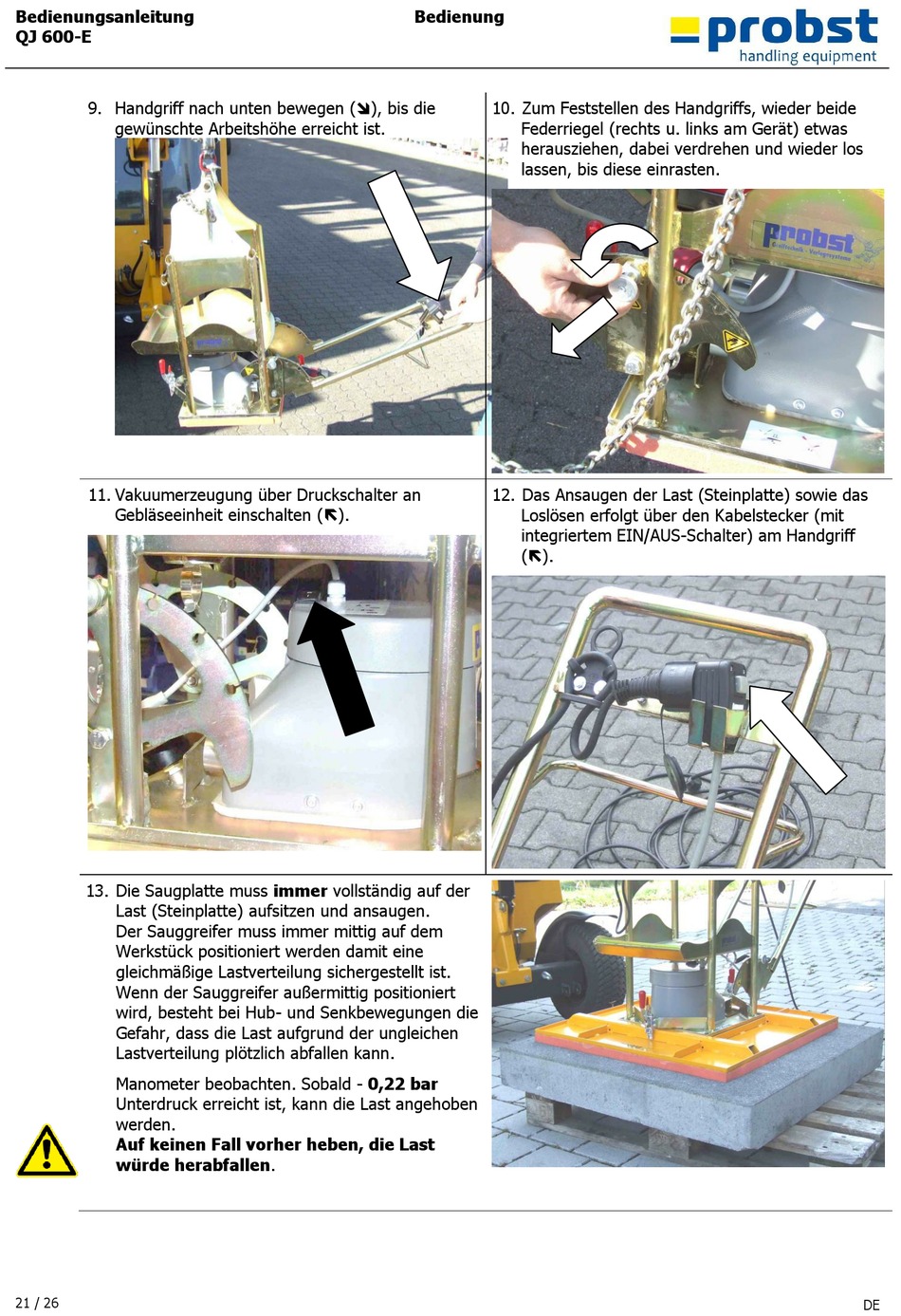

9. Handgriff nach unten bewegen (), bis die
gewünschte Arbeitshöhe erreicht ist.
11. Vakuumerzeugung über Druckschalter an
Gebläseeinheit einschalten ().
13. Die Saugplatte muss immer vollständig auf der
Last (Steinplatte) aufsitzen und ansaugen.
Der Sauggreifer muss immer mittig auf dem
Werkstück positioniert werden damit eine
gleichmäßige Lastverteilung sichergestellt ist.
Wenn der Sauggreifer außermittig positioniert
wird, besteht bei Hub- und Senkbewegungen die
Gefahr, dass die Last aufgrund der ungleichen
Lastverteilung plötzlich abfallen kann.
Manometer beobachten. Sobald - 0,22 bar
Unterdruck erreicht ist, kann die Last angehoben
werden.
Auf keinen Fall vorher heben, die Last
würde herabfallen.
21 / 26
Bedienung
10. Zum Feststellen des Handgriffs, wieder beide
Federriegel (rechts u. links am Gerät) etwas
herausziehen, dabei verdrehen und wieder los
lassen, bis diese einrasten.
12. Das Ansaugen der Last (Steinplatte) sowie das
Loslösen erfolgt über den Kabelstecker (mit
integriertem EIN/AUS-Schalter) am Handgriff
().
DE
